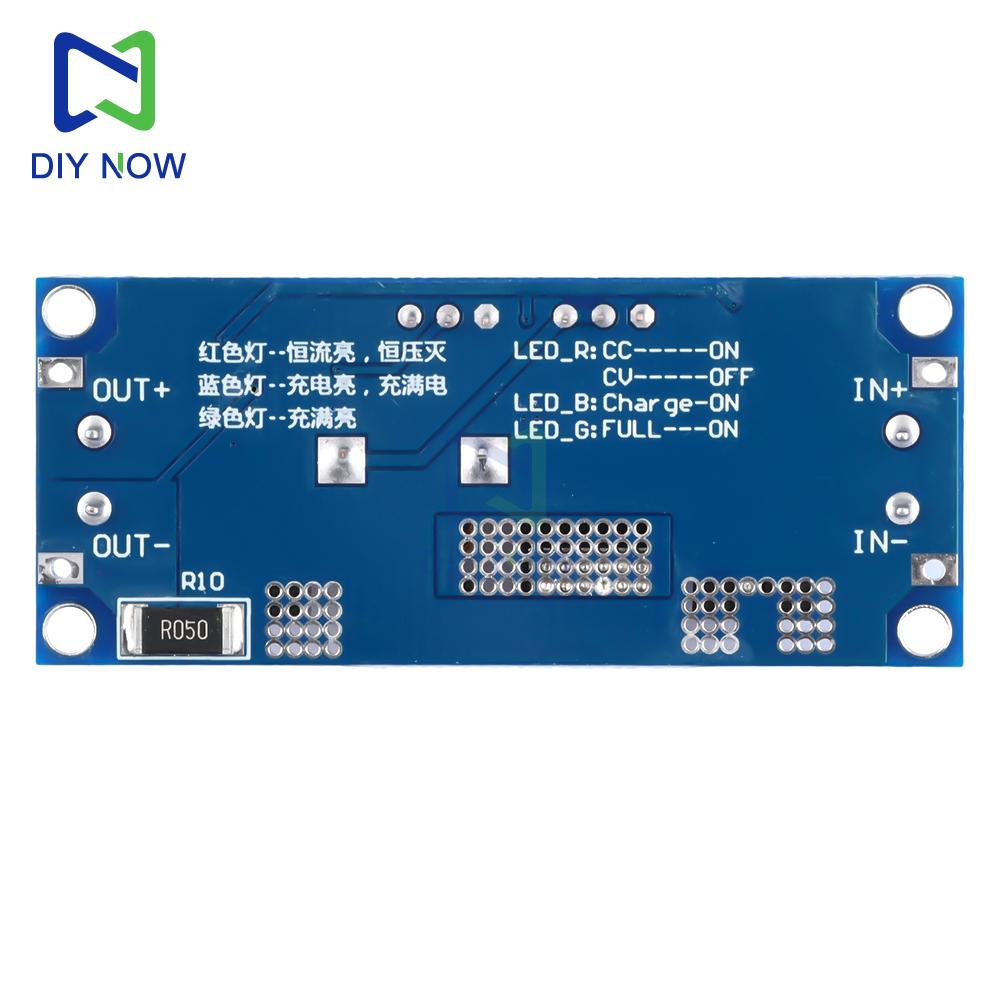

XL4015 5A Высокотоковый Постоянный Ток Постоянное Напряжение Понижающий Модуль Регулируемая Понижающая Зарядная Плата Модуль 4В-38В В 1.25-36В

Химическое вещество, вызывающее особую обеспокоенность : никто Мощность рассеивания : 5A Напряжение питания : 4-38В Тип : модуль Имя бренда : Сделай сам прямо сейчас! Происхождение : Материковый Китай Состояние : новый Рабочая Температура : -40-+85

Точки продажи продукта: 1.100% новая и качественная продукция. 2. Высокая мощность, высокая эффективность, 5А, низкие пульсации. 3.It имеет два режима: постоянное напряжение и постоянный ток, и есть индикатор, показывающий, в каком режиме в данный момент находится модуль. 4. При использовании в качестве зарядного устройства для литиевых аккумуляторов можно установить напряжение поддерживающего заряда и ток заряда, а также имеется световой индикатор, показывающий, идет ли зарядка или аккумулятор полностью заряжен. 5. Он имеет функцию защиты от ограничения тока, и модуль не сгорит, даже если выход будет закорочен.

Параметры продукта: Входное напряжение: 4-38В Выходное напряжение: 1,25-36 В непрерывно регулируемая Выходной ток: регулируемый, максимум 5A Выходная мощность: максимум 75 Вт Рабочая Температура: -40 ~ + 85 градусов Рабочая частота: 180 кГц Эффективность преобразования: до 96% Защита от короткого замыкания: да (предел тока 8A) Защита перегрева: да (автоматически отключить выход при перегреве) Защита от обратного соединения на входе: нет, (При необходимости, пожалуйста, подключите диод с высоким током последовательно ко входу.) Способ установки: 4 винта 3 мм Метод электропроводки: клеммная колодка или сварочная клемма, V-IN - вход, V-OUT - выход Размер модуля: длина 61,7 мм ширина 26,2 мм высота 15 мм

Специальные баллы: Три в одном: (1) Используется как обычный понижающий модуль с функцией защиты от перегрузки по току; (2) Используется в качестве зарядного устройства для литиевых аккумуляторов, аккумуляторов, никель-кадмиевых и никель-металлгидридных аккумуляторов (Батареи) различных значений напряжения, используемых в солнечных панелях, ветряных турбинах и других случаях; (3) Используется в качестве мощного светодиодного модуля привода постоянного тока; 1. Используется как обычный понижающий модуль с функцией защиты от перегрузки по току Как использовать: (1) Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло нужного значения напряжения (2) Используйте диапазон 10 А мультиметра для измерения тока короткого замыкания на выходе. (напрямую подключите два измерительных щупа к выходному концу), и отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного значения защиты от перегрузки по току. (Например, если текущее значение, отображаемое мультиметром, составляет 4 А, то максимальный ток при использовании модуля может достигать только 4 А.. Когда ток достигает 4А, горит красный индикатор постоянного напряжения и постоянного тока, в противном случае индикатор не горит.)

уведомление: При использовании в таком состоянии, из-за резистора измерения тока 0,05 Ом на выходном конце, будет падение напряжения 0–0,3 В после подключения нагрузки.. Это нормально! Это падение напряжения не тянется вниз вашим грузом, а падает на резистор отбора проб. 2. Используется в качестве зарядного устройства Модули без функции постоянного тока нельзя использовать для зарядки аккумуляторов. Поскольку разница напряжений между разряженной батареей и зарядным устройством велика, зарядный ток слишком большой, что приводит к повреждению батареи.. Поэтому вначале аккумулятор следует заряжать постоянным током, а при достижении определенного уровня автоматически переключаться на зарядку постоянным напряжением.

инструкции: (1) Определите напряжение поддержания заряда и ток зарядки аккумулятора, который вам нужно зарядить; (Если параметры литиевой батареи 3,7 В / 2200 мАч, то напряжение поддерживающего заряда составляет 4,2 В, а максимальный ток заряда равен 1C, то есть. 2200мА) (2) В условиях холостого хода с помощью мультиметра измерьте выходное напряжение и отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло напряжения поддерживающего заряда.; (Если вы заряжаете литиевую батарею 3,7 В, отрегулируйте выходное напряжение до 4,2 В) (3) Используйте диапазон 10 А мультиметра для измерения тока короткого замыкания на выходе. (напрямую подключите два измерительных щупа к выходному концу), и отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного значения зарядного тока; (4) Настройка по умолчанию для тока зарядки составляет 0,1 от тока зарядки.; (Ток батареи постепенно уменьшается в процессе зарядки и постепенно переходит от зарядки постоянным током к зарядке постоянным напряжением.. Если ток зарядки установлен на 1 А, то когда ток зарядки меньше 0,1 А, синий индикатор гаснет, загорается зеленый индикатор, и аккумулятор полностью заряжен.) (5) Подключите аккумулятор и зарядите. (Шаги 1, 2, 3 и 4 - это: Входной конец подключен к источнику питания, а выходной конец не нагружен и не подключен к аккумулятору.)

Товарная накладная: Понижающий модуль*1 метка:да
