Количество : 5
Химическое вещество, вызывающее особую обеспокоенность : никто
пакет : СОП
is_d : да
Напряжение питания : 3,3 В - 5 В
заявка : Подходит для управления джойстиками для автомобилей/самолетов
Тип : Реле
Имя бренда : Сделай сам прямо сейчас!
Происхождение : Материковый Китай
Состояние : новый
Особенности продукта:
Джойстик, долгий срок службы, стабильная работа
Маленький продукт, легко носить
Легко работать
Широко используемый
Используйте высококачественные материалы, качество гарантировано
Описание товара:
Прежде чем рассказать, как им пользоваться, давайте рассмотрим принцип его работы, который очень поможет нам в его использовании.. Вот функциональная схема:На самом деле, этот модуль представляет собой потенциометр, а выходные данные по осям x и y — это значение напряжения, считываемое аналоговым портом.. Z-мерные данные не отображены на этом рисунке. z-измерение выдает только 0 и 1, чего можно достичь с помощью клавиши. Короче говоря, это комбинация потенциометра и клавиши. Он используется в .. Мы подключаем измерения x и y к двум аналоговым портам для считывания их значений, а измерение z подключается к цифровому порту, подключенному к источнику питания и земле.. Двухосевой кнопочный джойстик-сенсорный модуль изготовлен из потенциометра джойстика PS2, с (Х, У) 2-осевой аналоговый выход и (Z) Цифровой выход кнопки однонаправленный. С . плата расширения для датчиков, вы можете создавать интерактивные работы, такие как пульты дистанционного управления. Кроме того, чтобы клиентам было проще сотрудничать со стандартными интерфейсами, такими как платы расширения, этот продукт разработан так, чтобы вывести цепи осей X, Y и Z в один DU. Пользователи могут использовать 3-контактную выделенную линию для подключения к плате расширения для использования.
Параметры продукта

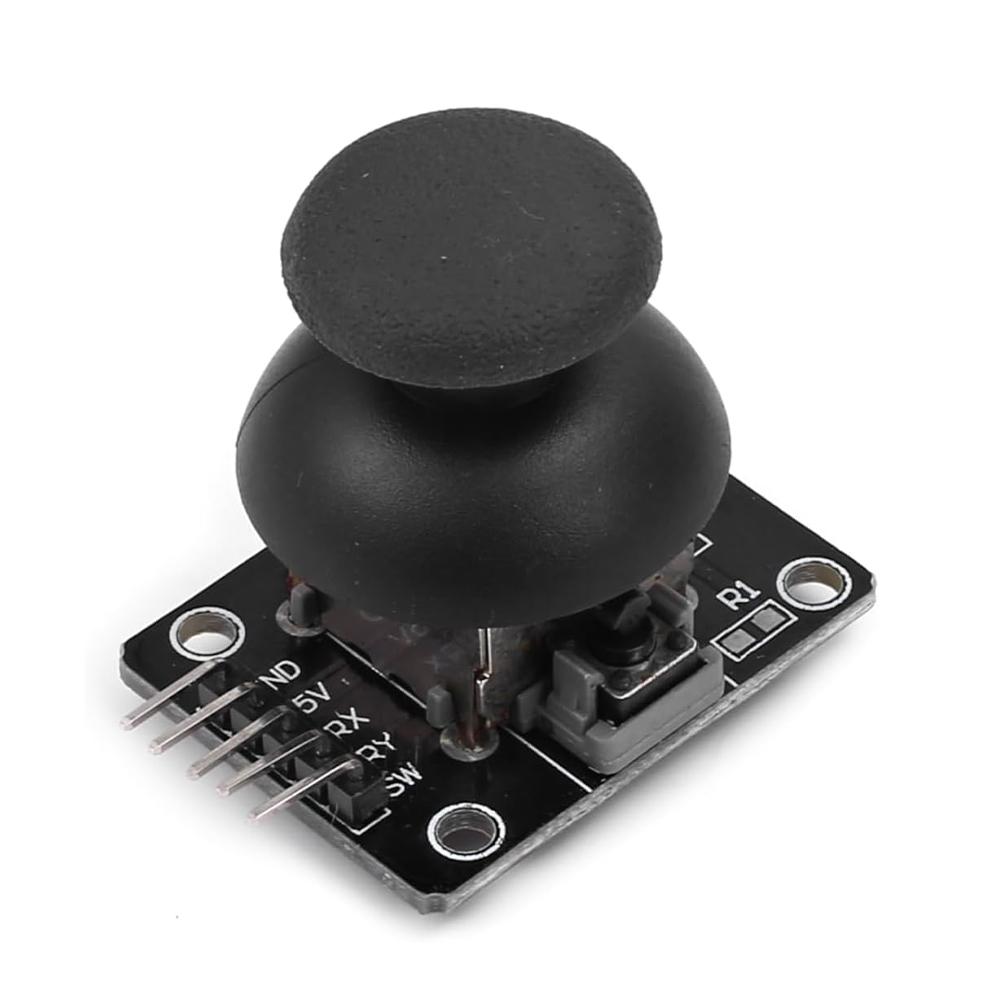

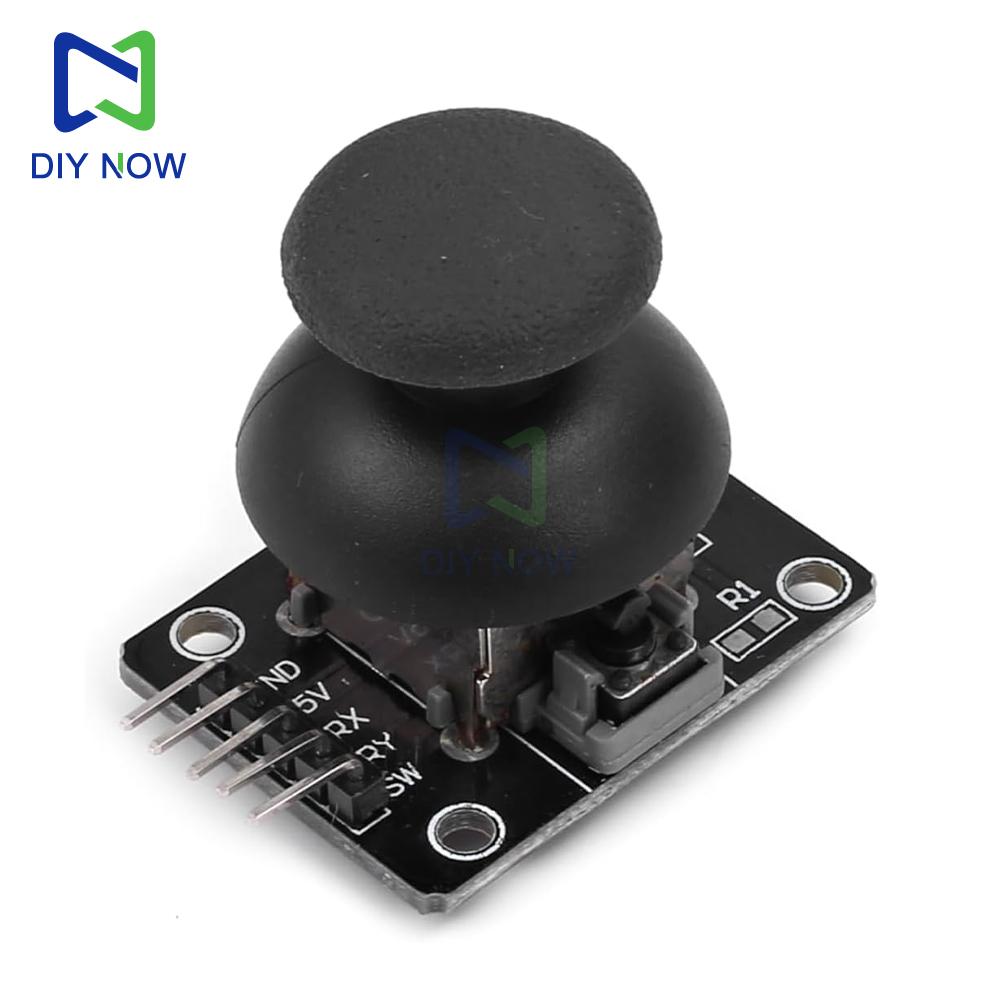

Наименование товара: Модуль джойстика (двухосевой кнопочный джойстик)
Размер товара: 34,0 мм * 26,0 мм * 32,0 мм (Длина * Ширина * Высота)
цвет: черный
Вес продукта: 11.0г (включая упаковку)
Упаковка: Упаковка в антистатический пакет для одного модуля
Материал: FR4+электронные компоненты
1. Диапазон входного напряжения: DC от 3,3 В до 5 В
2. Выходной сигнал: Модуль имеет два аналоговых выхода и один цифровой выходной интерфейс. Выходные значения соответствуют (Х, У) двухосевые смещения, и тип — аналоговый; Кнопка указывает, нажимает ли пользователь по оси Z, и тип - цифровой переключатель.
3. Вы можете запрограммировать контроллер и подключить плату расширения датчиков, чтобы создать интерактивные работы с дистанционным управлением.
4. Крестовина — это двунаправленный 10-килоомный резистор. Значение сопротивления джойстика меняется в зависимости от его положения.. Этот модуль использует источник питания 5 В. В начальном состоянии напряжения X и Y составляют примерно 2,5 В.. При нажатии в направлении стрелки значение считываемого напряжения увеличивается и достигает максимума 5 В.; При нажатии в направлении, противоположном стрелке, значение считываемого напряжения уменьшается, и минимум составляет 0 В.
Процедура испытания:
int JoyStick_X = 0; //x
int JoyStick_Y = 1; //y
int JoyStick_Z = 3; //ключ
Настройка силы() { pinMode(Джойстик_X, ВВОД);
пинМод(Джойстик_Y, ВВОД);
пинМод(Джойстик_Z, ВВОД);
Серийный.начало(9600); // 9600 бит/с }
void петля() { int x,y,z; x=analogRead(Джойстик_X);
y=analogRead(Джойстик_Y); z=digitalRead(Джойстик_Z);
Серийный.печать(x,DEC); Серийный.печать(",");
Серийный.печать(y,ДЕК); Серийный.печать(",");
Серийный.принтлн(z,ДЕК);
Список доставки 1*Модуль джойстика
