Количество : 1
Химическое вещество, вызывающее особую обеспокоенность : никто
пакет : TQFP
Напряжение питания : 48В
Тип : модуль
Имя бренда : Сделай сам прямо сейчас!
Происхождение : Материковый Китай
Состояние : новый
Характеристики:
1. Точно контролировать напряжение батареи, чтобы обеспечить безопасную и стабильную работу каждой батареи
2. Поддержка непрерывного выходного тока 30 А, удовлетворяет потребности высокопроизводительных электромобилей.
3. Встроенная схема выравнивания для продления срока службы аккумулятора и улучшения общих характеристик.
4. Интеллектуальная система контроля температуры предотвращает снижение производительности или повреждения, вызванные высокой температурой.
5. Выбор высококачественных МОП-транзисторов и конденсаторов для обеспечения надежности и долгого срока службы.
Параметр:
Защита от перезаряда, защита от переразряда, защита от перегрузки по току, защита от короткого замыкания на выходе
50А:
Максимальный рабочий ток: 50А МАКС
Непрерывный ток разряда: 40A МАКС
60А: Максимальный рабочий ток: 60AMAX
Непрерывный ток разряда: 40A МАКС
Напряжение защиты от перегрузки: 2.6V
Напряжение защиты от перезаряда: 4,25 В
Функция выравнивающего заряда Выравнивающее напряжение 4,2 В
Температурная защита: Разряд при высокой температуре 75℃; Зарядка при низкой температуре -7℃.
Применимые типы батарей: 3,7 В тройная батарея, литий-кобальтовая, литий-марганцевая батарея
Ступени проводки:
(1) Зафиксируйте ряд проводов, подключенных к каждой секции аккумулятора, чтобы убедиться, что ряд проводов подключен эффективно.. Убедитесь, что штекерный конец ряда проводов имеет единичный потенциальный порядок, последовательно возрастающий или последовательно убывающий.. Порядок потенциалов соответствует порядку потенциалов в разъеме на конце платы защиты, и потенциалы находятся в однозначном соответствии.
(2) Припаяйте вывод B- платы защиты к общему отрицательному B- аккумуляторной батареи. Убедитесь, что точка сварки прочная, надежная и обладает хорошими проводящими свойствами, положение выравнивания без выдавливания, трения и других возможных опасностей, выравнивание плавное и короткое. Избегайте попадания припоя, легкопроводящих предметов или выводов внутрь платы защиты, прилипания к ней или касания ее.
(3) Совместите штекер выравнивающего кабеля с разъемом защитной платы. Прежде всего, припаяйте B- провод платы защиты к общему минусу B- аккумуляторной сборки, а затем соедините штекер шлейфа проводов и разъем платы защиты, чтобы убедиться, что штекер шлейфа проводов и разъем платы защиты находятся на месте, чтобы токопроводящие предметы или провода не контактировали с платой защиты, и примите хорошие меры для фиксации.
(4) B+ и C- подключены к положительному и отрицательному выводам зарядного разъема соответственно. Убедитесь, что в процессе пайки соединения изоляция других выводов выполнена качественно, чтобы избежать короткого замыкания.. Напряжение аккумуляторного блока на интерфейсе разряда и интерфейсе зарядки соответствует напряжению аккумуляторного блока, правильной полярности и правильному положению подключения.
Пакет включает:

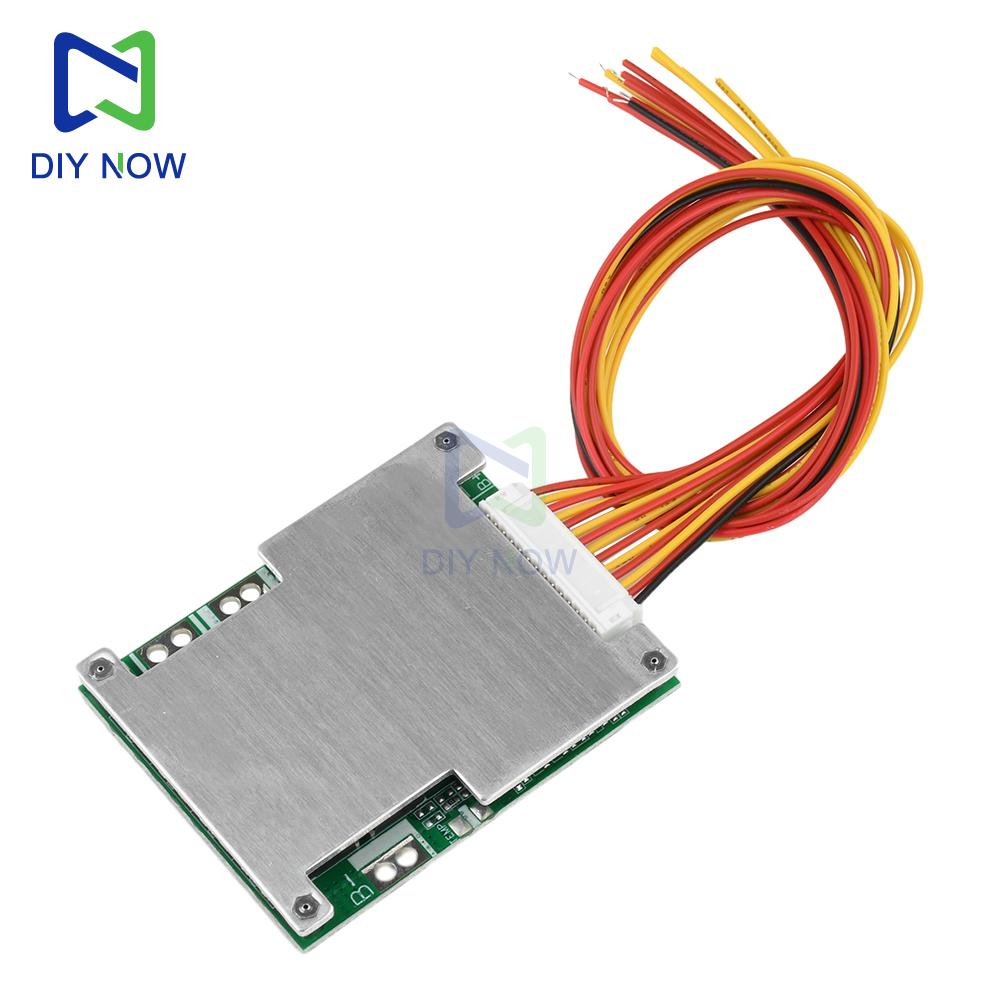

Плата защиты литиевой батареи *1
Линия приобретения *1
Точки продажи продукта:
1. Точно контролируйте напряжение аккумулятора для обеспечения безопасной и стабильной работы каждого аккумулятора
2. Поддержка непрерывного выхода высокого тока 30 А для удовлетворения потребностей высокопроизводительных электромобилей
3. Встроенная схема балансировки для продления срока службы аккумулятора и улучшения общей производительности
4. Интеллектуальная система контроля температуры для предотвращения снижения производительности или повреждений, вызванных высокой температурой
5. Используйте высококачественные МОП-транзисторы и конденсаторы для обеспечения надежности и долговечности.

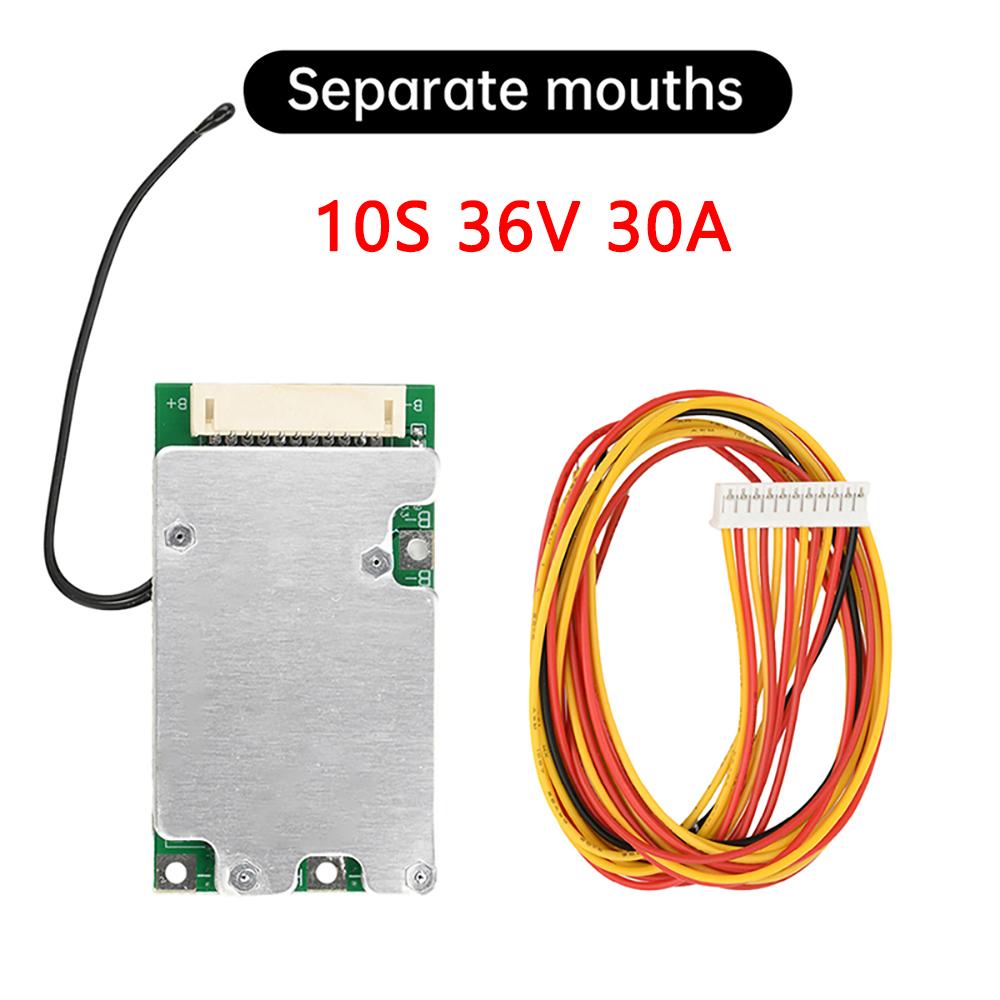

Параметры продукта:
Напряжение зарядки: DC36V
Защита от перезаряда, защита от переразряда, защита от перегрузки по току, защита от короткого замыкания на выходе
Максимальный рабочий ток: 30AMAX
Непрерывный ток разряда: 20A МАКС
Напряжение защиты от перегрузки: 2.6V
Напряжение защиты от перенапряжения: 4,25 В
Зарядный ток: 20A МАКС
С функцией балансировки заряда, балансировочное напряжение 4,2 В
Защита по температуре: высокая температура разряда 75℃; низкая температура зарядки -7℃
Применимый тип батареи: 3,7 В тройная батарея, литий-кобальт-оксидная, литий-марганцевая оксидная батарея
Ступени проводки:
(1) Подключите кабель сбора к каждой секции батареи, чтобы обеспечить эффективное соединение кабеля.. Убедитесь, что единственная потенциальная последовательность на конце кабельного разъема возрастает или убывает по порядку.. Потенциал последовательности соответствует потенциалу последовательности разъема на стороне платы защиты, и соответствие один к одному.
(2) Припаяйте вывод B- платы защиты к общему отрицательному B- аккумуляторной батареи. Убедитесь, что точка сварки прочная, надежная и обладает хорошей проводимостью. В месте расположения проводки отсутствуют возможные скрытые опасности, такие как сдавливание и трение.. Проводка аккуратная и короткая. Не допускайте попадания, прилипания или прикосновения припоя, проводящих предметов или выводов к защитной плате.
(3) Вставьте штекер кабеля в гнездо платы защиты.. Сначала завершите сварку вывода B- платы защиты с общим отрицательным выводом B- аккумуляторного блока, а затем подключите штекер кабеля к разъему платы защиты.. Убедитесь, что штекер кабеля и гнездо платы защиты надежно соединены, что никакие заряженные предметы или провода не касаются платы защиты, и примите меры по фиксации.
(4) B+ и C- подключены к положительному и отрицательному полюсам интерфейса зарядки соответственно. Убедитесь, что другие провода изолированы во время процесса сварки, чтобы избежать коротких замыканий.. Напряжение аккумуляторного блока на интерфейсе разряда и на интерфейсе заряда соответствует напряжению аккумуляторного блока, полярность правильная, и положение подключения проводов правильное.
уведомление: Порты зарядки и разрядки используют один и тот же отрицательный полюс C-, требуется только один провод, силовые ключи (MOSFET) для зарядки/разрядки идут парами, а ток зарядки и ток разрядки одного и того же порта платы одинаковы.
Список пакетов:
Плата защиты литиевой батареи*1
Линия сбора*1
метка:да
