Количество : 1
Химическое вещество, вызывающее особую обеспокоенность : никто
пакет : SMD
is_d : да
Мощность рассеивания : LM3914 10-битный индикатор мощности
Напряжение питания : 3.7V
Тип : модуль
Имя бренда : Гакки
Рабочая Температура : 0-50С
Происхождение : Материковый Китай
Состояние : новый
функции:
Это набор для самостоятельной сборки.
Индикатор уровня заряда батареи берет некоторое напряжение и симулирует процент заполнения сегмента дисплея. Например, для литиевой батареи 3,7 В нижнее напряжение принимается равным 3 В, верхний предел — 4,2 В, 4,2-3=1,2 В, и нижний предел разницы напряжений составляет 1,2 В, что имитирует запуск батареи.
LM3914 может точно измерять аналоговое напряжение
Легко использовать
Сфера применения
Параметры:
Описание дисплея: Напряжение аккумулятора отображается в пределах нижнего предела из 10 делений, каждое из которых представляет 10% заряда для каждого индикатора, обеспечивая диапазон заряда от 0% до 100% для 10 индикаторов.; Вы также можете изменить отображение одного светодиода, чтобы показывать только один светодиод, с более высокой мощностью 4 мА для одного светодиода и 42 мА для полного освещения.
Настройка диапазона отображения для различных высоковольтных и низковольтных аккумуляторов:
1. Литиевая батарея:
Напряжение одного литиевого аккумулятора составляет 3 В после разрядки и 4,2 В при полной зарядке.;
1S соответствует 3В (первая лампа) до 4,2 В (десятая лампа);
2S соответствует 6V (первая лампа) до 8,4 В (десятая лампа);
3S соответствует 9В (первый свет) до 12,6 В (десятый свет);
4S соответствует 12 В (первый свет) до 16,8 В (десятый свет);
Другие ряды напряжений и т. д.
2. Свинцово-кислотные аккумуляторы
Свинцово-кислотные аккумуляторы на 6 В или 12 В обычно:
6 В соответствует 4,8 В (первый красный свет) до 6,75 В (десятый свет);
12 В соответствует 9,6 В (первый красный свет) до 13,5 В (десятый свет);
Этот модуль разработан на основе указанного выше диапазона разряда аккумулятора, что позволяет точно отображать состояние аккумулятора и дает пользователям возможность наблюдать за ним в любое время.
Настройте следующие методы:
Необходимое оборудование: Регулируемый блок питания, точный дисплей панели обеспечивает точность. Часовая отвертка.
В случае с одним литиевым аккумулятором 3,7 В существует меньше источников питания низкого напряжения 3 В, а 4,2 В — это источник питания высокого напряжения с полной мощностью.
1. Измените напряжение регулируемого источника питания на желаемое, отобразите высокий уровень 4,2 В, подключите эту плату, и будут два результата: один не горит, а другой полностью горит или мигает несколько раз. В это время медленно отрегулируйте потенциометр платы 503 (50к) пока светодиодная световая панель полностью не загорится. Когда все лампочки поворачиваются по часовой стрелке, несколько лампочек не загораются или поворачиваются против часовой стрелки.
2. Напряжение питания можно отрегулировать до требуемого низкого значения 3 В.. Потенциометр платы регулировки 502 (5K) загорается только один светодиод и не регулирует свет по часовой стрелке. Он освещает несколько или все из них против часовой стрелки.
3. Терпеливо повторите шаг два. Обычно регулируют дважды до желаемого диапазона отображения.
Режим отображения A/P: Переключатель режима сетки с полной яркостью, линейный/одиночный свет, по умолчанию включен линейный режим, на плате предусмотрена контактная площадка для переключателя, даже при использовании паяльных площадок, его можно переключить в линейный режим полной яркости, без необходимости пайки для отображения одиночного света
быть осторожен:
Чтобы отрегулировать их напряжение, следуйте последовательности регулировки: сначала отрегулируйте высокое значение, а затем низкое.. Красный цвет должен быть положительным, затем отрицательным, и черный. Не переворачивайте. Этот модуль имеет максимальное предельное напряжение 20 В постоянного тока. Пожалуйста, используйте антистатический сварочный или паяльный стол для электрической сварки.
Список пакетов:

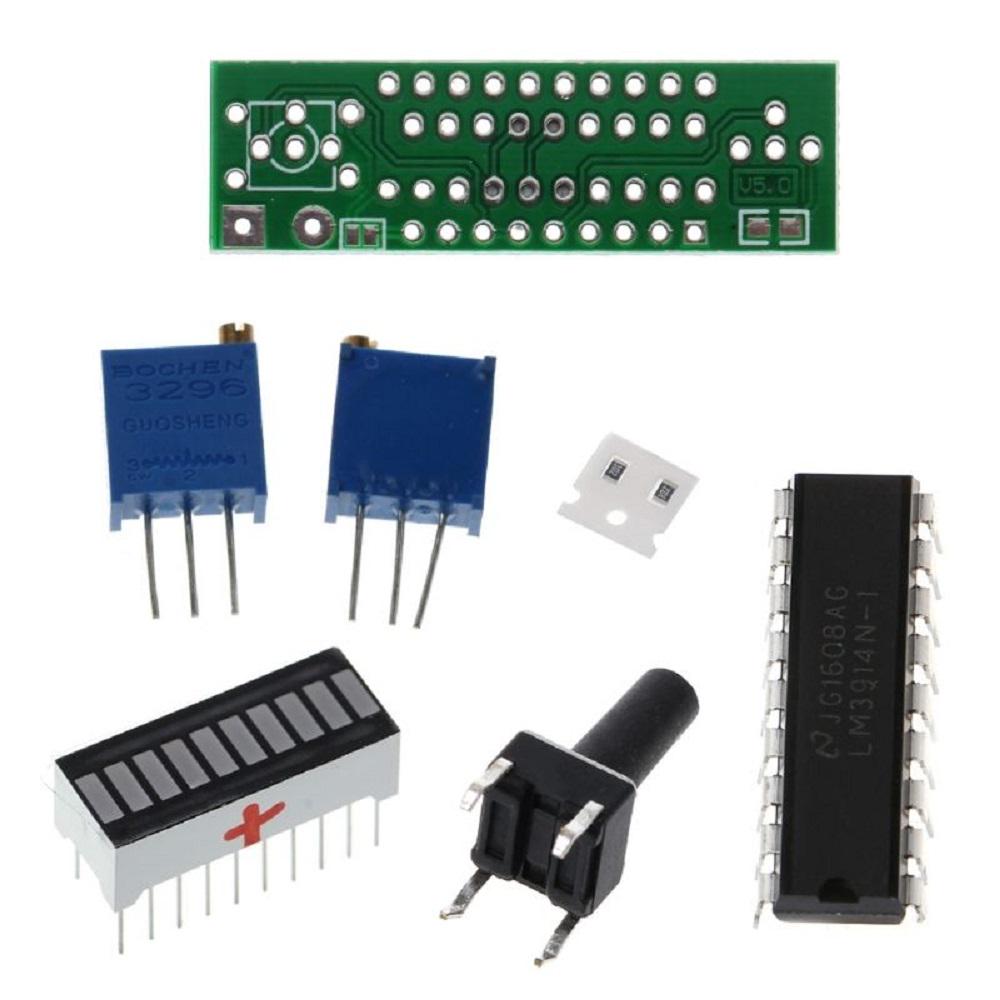

Компоненты светодиодного модуля дисплея * 1
метка:да
Емкость батареи: 43200
Индикатор заряда: нет
Количество портов: 1 порт
Быстрая зарядка: нет
напряжение: 1,5
