Количество : 1
Химическое вещество, вызывающее особую обеспокоенность : никто
пакет : СОП
is_d : да
Напряжение питания : Постоянный ток 5 В / 7,5-24 В
Тип : модуль
Имя бренда : Сделай сам прямо сейчас!
Происхождение : Материковый Китай
Состояние : новый
Рабочая Температура : -от 40°C до +85°C
Характеристики:
1. Оригинальный чип промышленного класса, поддерживающий стабильную передачу на большие расстояния.
2. Встроенная защита от перенапряжения TVS и привод с ограниченной скоростью нарастания, сильная защита от помех.
3. Поддерживает конструкцию с возможностью горячей замены для предотвращения помех сигналу и обеспечения более безопасного использования.
4. Встроенный терминальный резистор 120 Ом для более стабильной передачи с низкой ошибкой на длинных линиях.
5. Совместимость с несколькими скоростями передачи данных, до 921600, с высокой адаптивностью.
Параметры:
Схема электроснабжения:

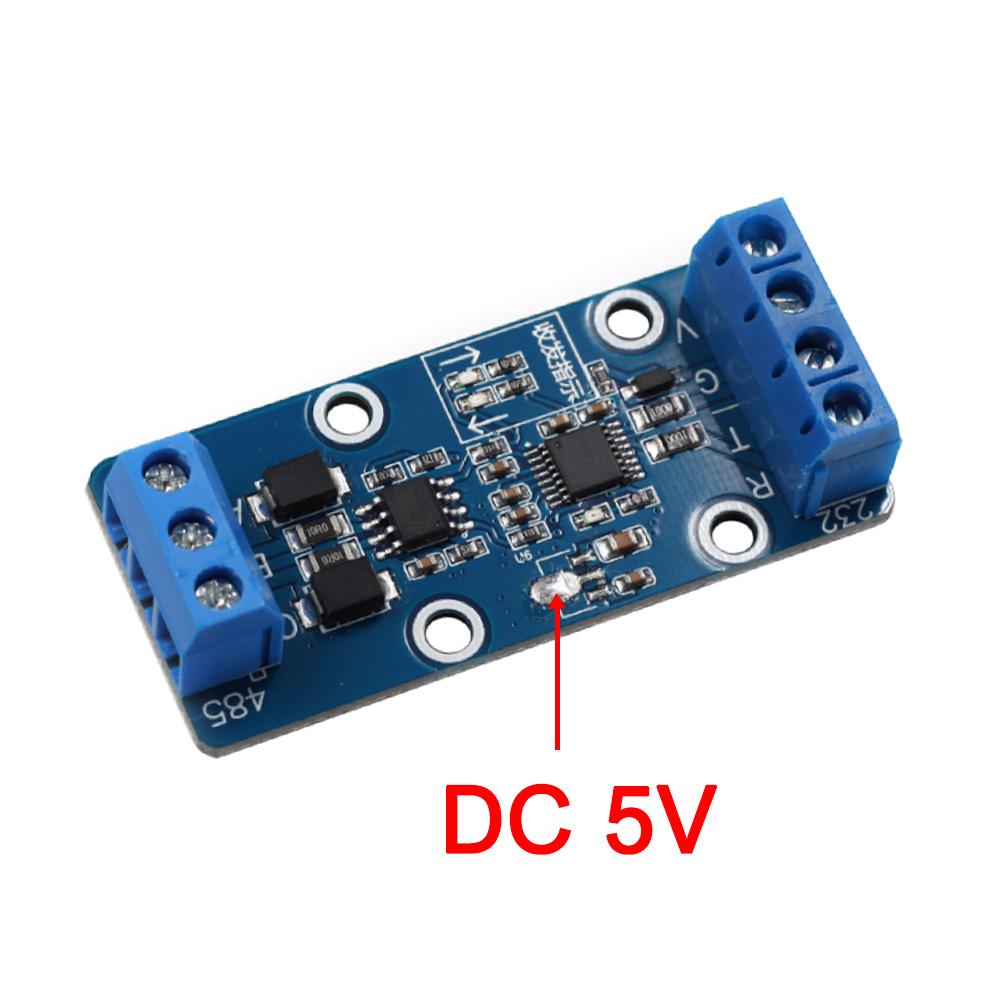

Тип А: Диапазон напряжения: DC 5V;
Тип Б: Диапазон напряжения: 7,5-24 В постоянного тока;
Размер: 54,5 мм * 25 мм; Высота: 11.3mm (включая терминальную часть)
функция: Этот модуль может легко осуществлять преобразование между сигналами 232 и 485, обладает промышленной защитой и стабильной и надежной работой.
Сценарии применения: Подходит для сценариев многоустройствной сети, таких как промышленная автоматизация, интеллектуальные здания, связь с ПЛК, преобразование протоколов RS232/485 и т. д., стабильный и надежный.
Особенности продукта
1. Во всех чипах используются новые оригинальные чипы промышленного класса для сверхдальней передачи.
2. Оснащен тремя светодиодными индикаторами RXD, TXD и питания, а также защитой последовательного входа;
3. Чип имеет программу драйвера с ограниченной скоростью нарастания, которая минимизирует электромагнитные помехи (EMI) и снижает отражения сигнала, вызванные несоответствием терминальных разъемов кабелей, что обеспечивает скорость передачи сигнала без ошибок до 500 Кбит/с.
4. Входное сопротивление приемника с 1/4 единичной нагрузкой, поддерживает многомашинную связь и позволяет подключение к шине с до 128 устройствами.
5. Рабочая температура промышленных чипов может достигать от -40 ℃ до +85 ℃
6. Этот модуль можно подключать «на горячую» без явления заклинивания сигнала, которое возникает при «горячем» подключении других 485-чипов.
7. Оснащен терминальным сопротивлением 120 Ом (более стабилен и снижает частоту ошибок по битам при превышении длины провода 200 метров);
8. Использование TVS-диода для подавления переходных процессов мощностью 600 В для лучшей производительности защиты от перенапряжения;
9. Использование токоограничивающего резистора 10 Ом и поверхностного монтажа для улучшения целостности сигнала 485;
10. Сигналы RS485 и TTL 모두 односторонне подключены по проводам для обеспечения качества сигнала и улучшения его целостности;
11. Медная заливка большой площади для предотвращения помех сигналу;
12. Поддерживает несколько скоростей передачи данных:
300/600/1200/2400/4800/9600/19200/38400/57600/115200/230400/460800/921600 и т.д.:

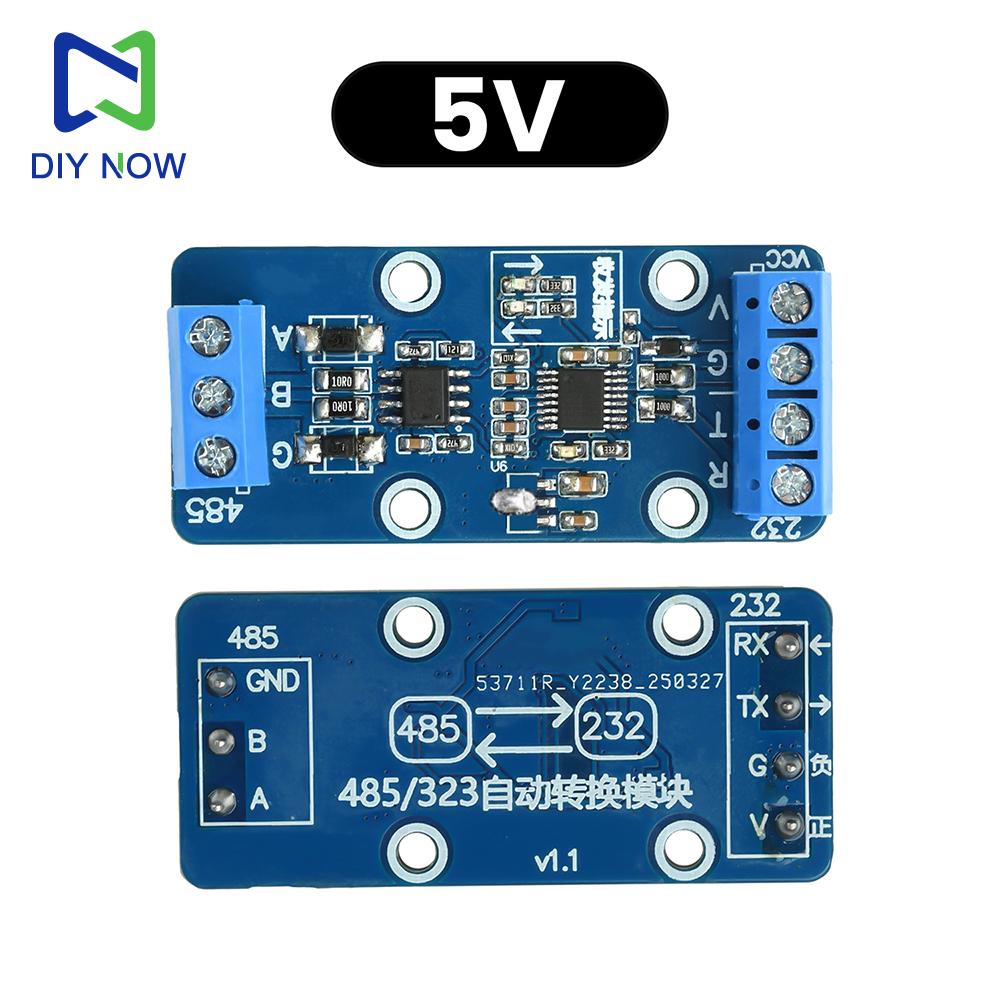

Инструкции по подключению
232 конец:
Р и Т: Прием и передача по шине RS232 требуют связи с другими модулями RS232, то есть RX подключается к TX.
G - это земля разъема 232, подключенная к внешнему отрицательному полюсу;
В: Положительный полюс источника питания модуля подключен к положительному полюсу внешнего источника питания;
485 конец:
А и Б: ДАННЫЕ+(К) и ДАННЫЕ - (В) шины RS485, 485 требует подключения A к A и B к B;
грамм: Земля ссылки RS485, обычно не подключается;
Пакет включает:
Модуль 1X
