Химическое вещество, вызывающее особую обеспокоенность : никто
пакет : СОП

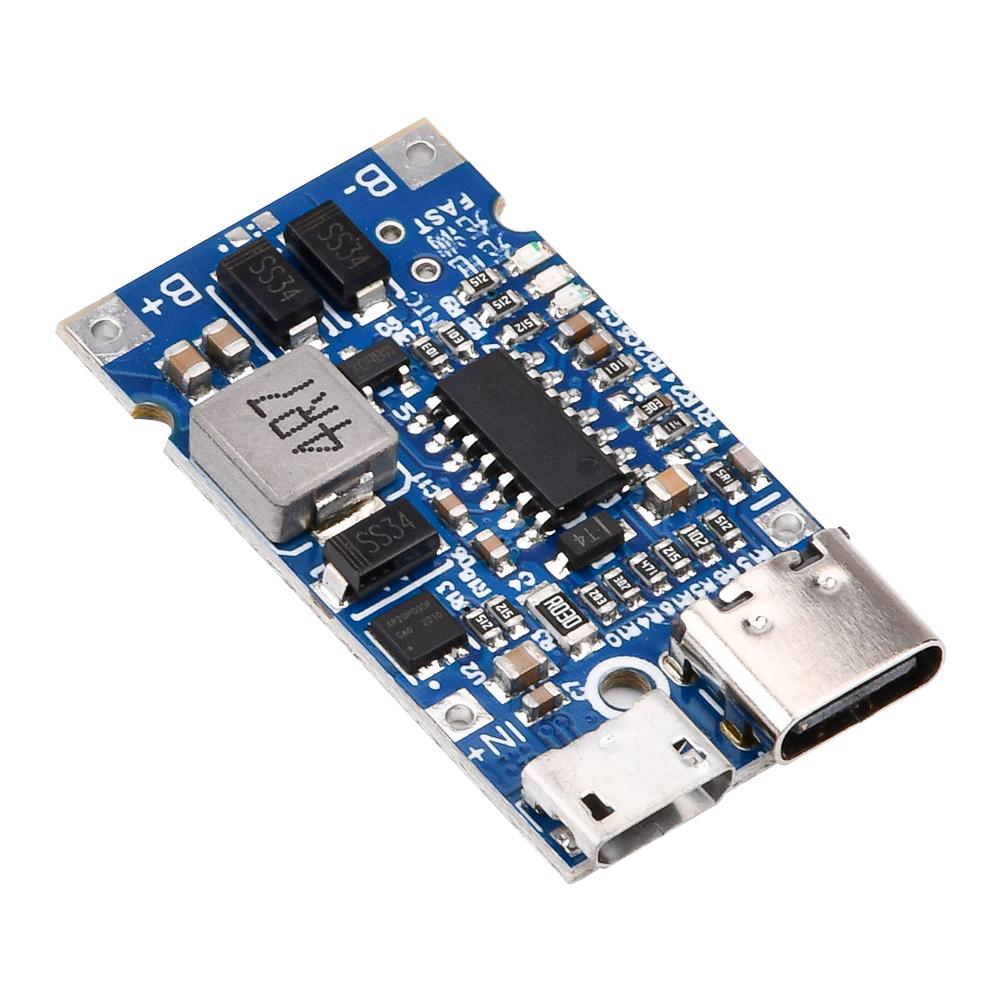

Номер модели : Модуль зарядки БПЛА с функцией ускоренной зарядки литиевых аккумуляторов 2S/3S/4S
заявка : Электрические игрушки
Тип : модуль
Имя бренда : Сделай сам прямо сейчас!
Происхождение : Материковый Китай
Состояние : новый
Характеристики:
1. Этот продукт представляет собой широко используемый и инновационный модуль, предназначенный для различных применений.. Он широко используется в приложениях для мощных портативных зарядных устройств и имеет режим повышения и понижения напряжения для зарядки.
2. Поддерживает зарядку нескольких серий литиевых аккумуляторов, позволяя заряжать аккумулятор независимо от того, выше, ниже или равно ли входное напряжение напряжению аккумулятора.
3. Встроенный протокол быстрой зарядки, зарядка аккумулятора состоит из трех этапов: процесс предзарядки, постоянного тока и постоянного напряжения.
4. Поддерживает быструю зарядку и может обманывать 9В/12В, 4,5В-15В широкий диапазон входного напряжения, и поддерживает зарядку батарей 1-5 серии.
5. Напряжение зарядки можно установить с помощью резистора для поддержки нескольких последовательных литиевых аккумуляторов.
Параметр:
1: Маленький размер, высокая мощность, высокий ток 3А, максимальная мощность 18 Вт (не превышающий эту мощность).
2: Источник питания 4,5-15 В, может использоваться для зарядки с повышением и понижением напряжения для 1-5 последовательных литий-ионных/литий-полимерных аккумуляторов.
3: Адаптивная регулировка зарядного тока, подходит для всех USB-интерфейсов.
4: Встроенный протокол быстрой зарядки по входу, может быть сконфигурирован с протоколом входа 9 В или 12 В.
5: Интеллектуальная предварительная зарядка, постоянный ток, постоянное напряжение, с защитой от короткого замыкания.
6: Автоматически работает в режиме повышения или понижения напряжения для зарядки в зависимости от изменений входного напряжения и напряжения аккумулятора.
7: Трехцветный светодиодный индикатор статуса зарядки показывает процесс зарядки, полную зарядку и быструю зарядку.
8: Диапазон температур рабочей среды: -20 ℃~85 ℃.
9: Сфера использования: Зарядка литиевых аккумуляторов различных серий, модификация мощного зарядного устройства (power bank), солнечная зарядка
10: Несколько спецификаций:
2 струны полностью заряжены до 8,4 В
3 струны, заряженные до 12,6 В
4 струны, заряженные до 16,8 В
Способ использования:
Вход модуля может быть одним из: интерфейс micro USB, интерфейс type-c или провод для прямой пайки.. Напряжение составляет 4,5-15 В. В зависимости от настроек сопротивления R1 и R2, аккумулятор может состоять из 1-5 последовательно соединенных литиевых аккумуляторов или литий-железо-фосфатного аккумулятора.. Аккумулятор должен быть оснащен платой защиты, которая может автоматически выравнивать напряжение.. Если вход использует быструю зарядку, две цепи могут быть установлены на вход 9 В, а более трех цепей — на вход 12 В.. Конечно, можно и не устанавливать.
Введение в другие настройки напряжения зарядки
Поскольку модуль поддерживает широкий диапазон зарядки, он предлагает только несколько распространенных конфигураций зарядки.. Если требуются другие конфигурации зарядки, резисторы R1 и R2 можно изменить для настройки. Напряжение отсечки заряда можно рассчитать по следующей формуле.
Вопросы, требующие внимания:
*Не подключайте аккумулятор в обратной полярности, подключите плату с обратным подключением.
*Перед подключением аккумулятора подключите зарядную головку и проверьте, нормально ли отображается индикатор зарядки модуля.
*Провод не может быть слишком тонким, ток зарядки не успевает, и провод должен быть припаян.
*Аккумулятор должен поставляться с защитной пластиной.
*При высокой мощности модуля он будет выделять больше тепла. Обратите внимание на нагрев вентилятора и не используйте труднодоступные для нагрева материалы для герметизации модуля.
метка:да
Тип разъема: тип-с
Поддержка GaN: нет
Тип штекера: Европейская розетка
Количество портов: 1 порт
