Количество : 1
Химическое вещество, вызывающее особую обеспокоенность : никто
пакет : СОП
is_d : да
Напряжение питания : 3.7V
заявка : Оратор
Тип : модуль
Имя бренда : Сделай сам прямо сейчас!
Происхождение : Материковый Китай
Состояние : новый
имя : Набор для сборки FM-радио
Чип управления : RDA5807 8002D (STC81K17 версия с цифровым дисплеем)
Источник питания : 3 батарейки АА, литиевая батарея 3,7 В, пожалуйста, принесите
Оратор : 3-ваттный динамик 1,5 дюйма, 4 Ом (наружный диаметр 40мм)
Диапазон поиска : 50-108 МГц
Отношение сигнал шум : >60дБ
Чувствительность : <10 мкВ
Частотный отклик : 150Гц-20кГц
Характеристики:
1. Изготовлен из высококачественных материалов, с прозрачным пластиковым корпусом и двусторонней эпоксидной печатной платой, прост в эксплуатации и пайке.
2. Оснащен радиомодулем, предлагающим такие преимущества, как шумоподавление, усиление басов, высокая чувствительность, низкий уровень шума и высокая устойчивость к помехам.
3. Кнопочное управление для регулировки громкости, переключения каналов, очистки всех каналов, а также сканирования и сохранения станций.
4. Доступны различные спецификации: простая версия без цифрового дисплея, версия с цифровым дисплеем и версия с цифровым дисплеем и модулем зарядки, доступны по мере необходимости.

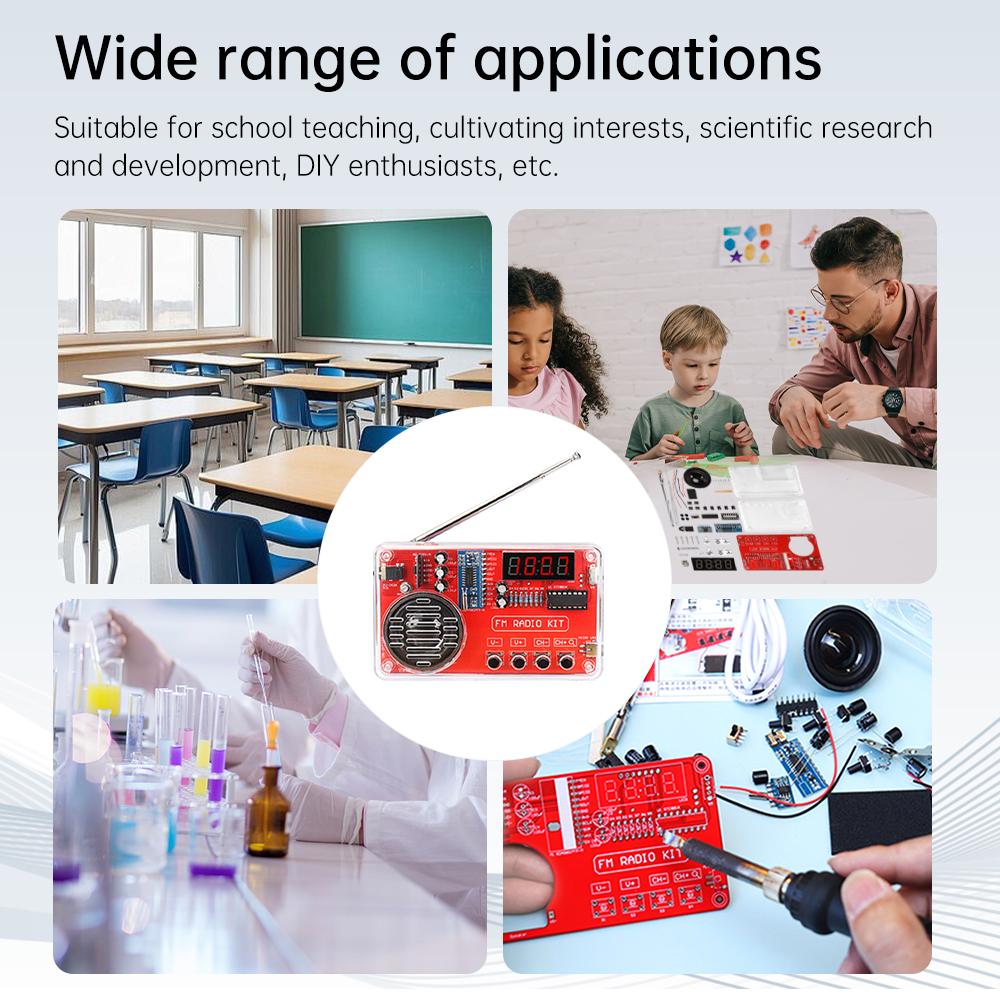

5. Широкий спектр применения, подходит для школьного обучения, развития хобби, научных исследований и энтузиастов DIY.
Параметры продукта:
Материал: Прозрачный пластиковый корпус, двусторонняя эпоксидная печатная плата
имя: Набор для сборки FM-радио
Чип управления: RDA5807 8002D (STC81K17 версия с цифровым дисплеем)
Источник питания: 3 батарейки типа AAA, литиевая батарея 3,7 В (не включено)
Оратор: 1,5-дюймовый 4-омный 3-ваттный динамик (наружный диаметр 40мм)
Диапазон настройки: 50-108 МГц
Отношение сигнал шум: >60дБ
Чувствительность: <10 мкВ
Частотный отклик: 150Гц-20кГц
Размер товара: 115*70*28мм
Отличия:
1. Комплект с цифровым дисплеем - с корпусом: Отправляется комплект с корпусом, который может отображать радиочастоту. Требуется 3 батарейки ААА (не включено).
2. Базовый комплект - с корпусом: Отправляется комплект с корпусом, который не может отображать радиочастоту. Требуется 3 батарейки ААА (не включено).
3. Версия комплекта с цифровым дисплеем - с корпусом и зарядным модулем: Отправляется комплект с корпусом, включающий модуль зарядки, кабель для зарядки и ремешок.. Пользователь может добавить литиевую батарею. Он может отображать частоту радиосигнала. Требуется литиевая батарея или 3 батарейки типа AAA (не включено).
Инструкции по применению:
1. Источник питания: Нажмите переключатель вверх для работы от батарей; Нажмите вниз для питания MICRO USB. 2. После включения загорится индикатор и будет слышен шелестящий звук.. Затем вы можете выдвинуть антенну и настроить радио. [Если индикатор горит, но звука нет, вы можете выключить устройство, подождать около получаса, а затем снова включить.]
3. Выбор канала: Нажмите CH+, чтобы выбрать следующий канал, и нажмите CH-, чтобы выбрать предыдущий канал.. [Выбор канала также включает поиск станций; пожалуйста, будьте терпеливы.
4. Регулировка громкости: Нажмите V-, чтобы уменьшить громкость, и нажмите V+, чтобы увеличить громкость.
5. Использование наушников: Вставьте штекер наушников в гнездо для наушников, и звук будет воспроизводиться через наушники.. [Наушники не входят в комплект.]
6. При поиске станций и использовании радио вытяните антенну и найдите подходящее направление.. В районах с большим количеством зданий или в отдаленных горных районах радиостанций может быть меньше или они могут вообще отсутствовать.
Метод пайки:
1. Требования к припою: Диаметр 0,8-1 мм, температура плавления около 183 градусов Цельсия. Пожалуйста, не используйте припой с высокой температурой плавления.
2. Требования к паяльнику: 30-40Вт
3. Держите жало паяльника чистым: Слой черных примесей, образующийся в результате окисления на поверхности жала паяльника, формирует теплоизолирующий слой, из-за чего жало паяльника теряет свою функцию нагрева.
4. Шаги пайки показаны на схеме ниже: Для обычных паяных соединений пайка занимает примерно 2-3 секунды.
Пожалуйста, строго соблюдайте требования к пайке.
1. Пожалуйста, сначала проверьте количество и модель компонентов.. Измерьте как можно больше компонентов с помощью мультиметра.
2. Установите согласно шагам руководства.
3. При установке сначала установите более короткие компоненты, затем — более высокие.
4. После установки части компонентов припаяйте их и оперативно обрежьте выводы компонентов.
5. При пайке обращайте внимание на температуру пайки; Он не должен быть слишком высоким, и время пайки не должно быть слишком долгим, иначе это повредит печатную плату или компоненты.
6. После пайки снова проверьте, соответствуют ли паяные соединения требованиям, и правильно ли установлены компоненты.
7. При включении питания для тестирования убедитесь, что положительный и отрицательный выводы источника питания не перепутаны.. Напряжение не должно превышать 3 В.
8. При креплении корпуса винтами затягивайте винты только в достаточной степени; не перетягивайте их. 9. Если возникла неисправность, сначала проверьте правильность подключения питания, затем проверьте установку компонентов и паяные соединения.
Радио-урок: http://www.diyleyuan.com/JC/2690.html
Список продуктов:
1 х Радио комплект (Набор для самостоятельной сборки, требует от покупателя самостоятельной пайки.)
разница:
1. Запасные части для цифрового дисплея - с корпусом: Отправляется комплект запчастей с корпусом, который может отображать радиочастоту и требует 3 батарейки размера 7 для питания.
2. Упрощенная версия деталей - с ракушкой: Отправляется набор отдельных деталей с корпусом, который не может отображать радиочастоту и требует наличия 3 батареек размера 7 для питания.
3. Части Цифрового Издания с Модулем Зарядки в Корпусе: Отправляется комплект деталей с корпусом, оснащенный зарядным модулем, зарядным проводом, шнурком для подвешивания, и может быть оснащен литиевой батареей. Может отображать радиочастоту и требует литиевую батарею или 3 батарейки типа AA, предоставляемые пользователем.. 7 батареек.
инструкции
1. Источник питания: Выньте аккумулятор для питания; Потяните вниз, чтобы подключить питание MICRO USB.
2. После включения загорится индикатор, раздастся шорох, и затем вы сможете открыть антенну и настроить станцию.. Если индикатор горит, а звука нет, вы можете выключить питание, подождать около получаса и снова включить.
3. Выбор канала: Нажмите CH+, чтобы выбрать следующий канал, нажмите CH -, чтобы выбрать предыдущий канал. [При выборе каналов во время поиска каналов требуется терпение]
4. Регулировка громкости: Нажмите V - чтобы уменьшить громкость, нажмите V+ чтобы увеличить громкость.
5. Использование наушников: Вставьте штекер наушников в гнездо для наушников, и звук будет воспроизводиться из наушников.. [Наушники в комплект не входят]
6. При поиске и использовании радиостанций антенну следует вытянуть, чтобы найти подходящее направление.. В районах с большим количеством зданий или в отдаленных горных районах радиостанции могут быть редкими или не обнаруживаться.
Метод сварки:
1. Требования к выбору припоя: диаметр 0,8-1 мм, температура плавления около 183 градусов, пожалуйста, не используйте припой с высокой температурой плавления.
2. Требования к выбору паяльного железа: 30-40Вт
3. Держите жало паяльника чистым: Слой черных окисленных загрязнений на поверхности жала паяльника образует теплоизолирующий слой, из-за чего жало паяльника теряет свой нагревательный эффект.
4. Этапы сварки показаны на следующем рисунке: Для обычных точек сварки требуется около 2-3 секунд для завершения сварки.
Пожалуйста, строго соблюдайте требования к сварке.
1. Пожалуйста, сначала проверьте количество и модель аксессуаров.. Попробуйте измерить мультиметром, если это возможно.
2. Следуйте шагам руководства для установки.
3. При установке сначала установите короткие компоненты, а затем высокие.
4. Установите часть компонентов, припаяйте часть компонентов и оперативно обрежьте выводы компонентов.
5. При сварке обращайте внимание на то, чтобы температура сварки не была слишком высокой, а время сварки — слишком долгим, иначе это может повредить печатную плату или компоненты.
6. После сварки снова проверьте, соответствуют ли точки сварки требованиям и правильно ли установлены компоненты.
7. При проведении отладки при включении питания будьте осторожны, чтобы не перепутать полярность источника питания.. Напряжение не должно превышать 3 В.
8. При креплении корпуса винтами обратите внимание на затяжку винтов и не перетягивайте их.
9. В случае неисправности сначала проверьте правильность подключения питания, а затем проверьте установку компонентов и паяные соединения.
Пакет включает:
1X радиокомплект (Отправлены детали для самостоятельной сборки, клиентам необходимо сварить их самостоятельно.)
метка:да
Мощность: 10 Вт
