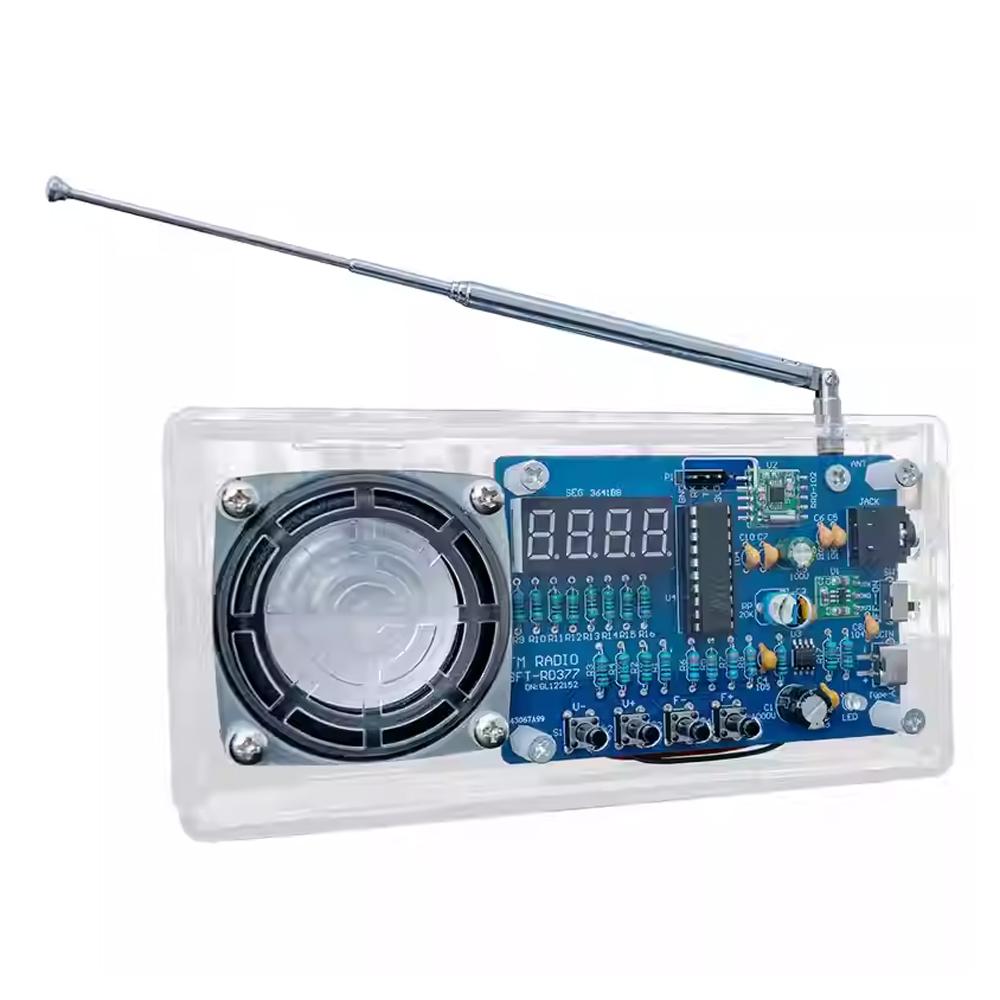

1. Полный охват диапазона 87,5-108 МГц с высокой чувствительностью и сильной защитой от помех для стабильного приема сигнала
2. Чип AXS2031 обеспечивает монофонический выход мощностью 3-5 Вт с низковольтным, неискаженным, чистым качеством звука.
3. Понижающе-повышающий модуль 3,3 В с широким диапазоном входного напряжения 2,5-5,5 В, с возможностью выбора питания от Type-C/аккумулятора
4. Регулируемая конструкция антенны улучшает прием сигнала, значительно повышая чувствительность и стабильность
5. Понятные инструкции по пайке, подходящие для энтузиастов DIY, развивающие практические навыки и чувство достижения
Параметр
Главный чип управления: Микроконтроллер STC8G1K08; Модуль FM-приемника использует RDA5807M, покрывая диапазон частот 87,5–108 МГц для глобального охвата.. Обладает высокой чувствительностью, низким уровнем шума и высокой устойчивостью к помехам. В секции усилителя используется цифровой усилительный чип AXS2031 (не TDA2822) для простой схемы, высокой выходной мощности и работы без искажений при напряжении до 2,5 В. В секции регулирования напряжения используется понижающе-повышающий модуль 3,3 В.. Он поддерживает стабильное питание 3,3 В для микроконтроллера и светодиодного дисплея даже при изменении входного напряжения в диапазоне от 2,5 В до 5,5 В.. Это контрастирует с микросхемой стабилизатора AMS1117, где микроконтроллер перестает работать нормально, а светодиодный дисплей выходит из строя при падении напряжения ниже 3 В.

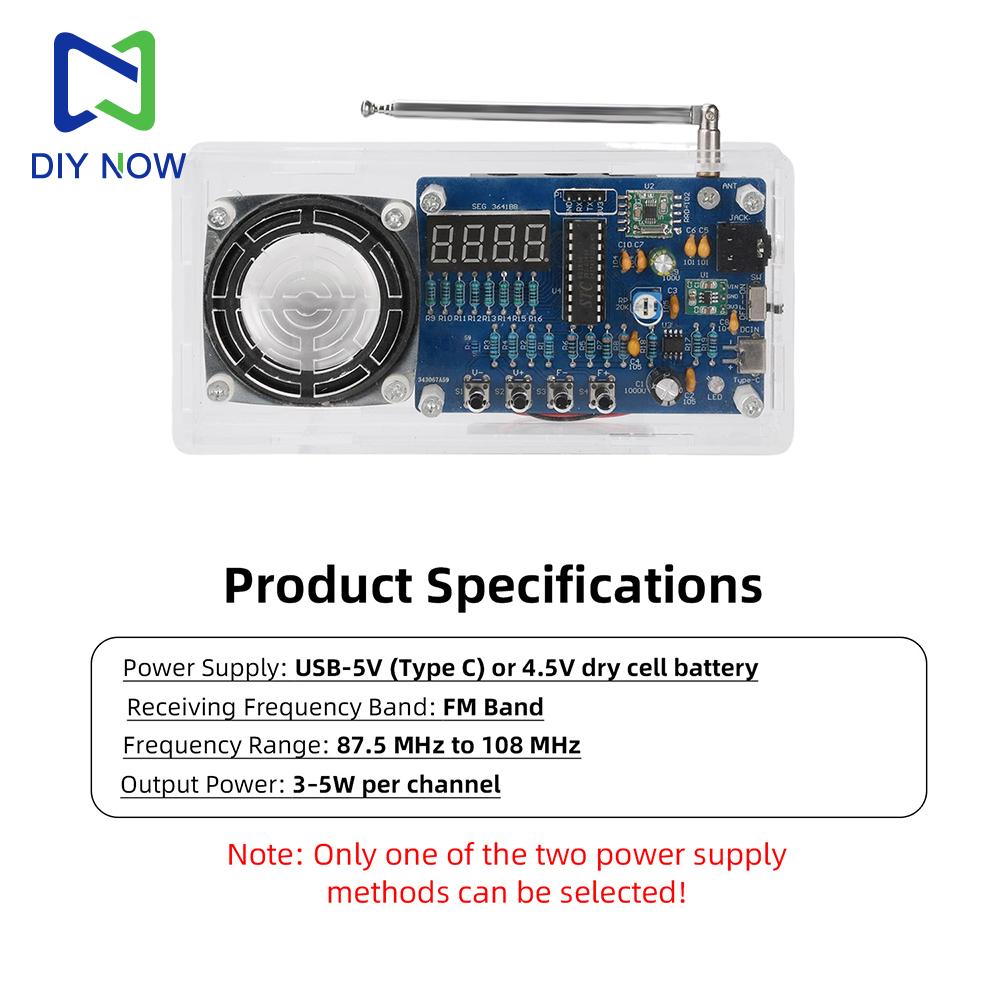

характеристики продукта
Источник питания: USB-5В (Тип C) или сухая батарейка на 4,5 В
Диапазон приема: FM-диапазон
Частотный диапазон: 87,5 МГц ~ 108 МГц
Выходная мощность: Моно 3~5 Вт
уведомление: Можно использовать только один способ питания за раз!
Описание товара
30-сантиметровая всенаправленная антенна: Мы выбрали 30-сантиметровую всенаправленную антенну для приема сигнала. Его можно свободно вращать для настройки приема FM-сигнала, значительно повышая чувствительность для оптимального приема.
Модуль понижающе-повышающий преобразователь 3,3 В: В секции регулирования напряжения используется понижающе-повышающий модуль 3,3 В.. Стабильно выдает 3,3 В при входном напряжении от 2,5 В до 5 В.. Даже когда напряжение падает до 2,5 В, он по-прежнему выдает 3,3 В, обеспечивая нормальную работу схемы.. В отличие от него, AMS1117, используемый другими производителями, не является повышающим преобразователем.. При напряжениях всего 2,5 В светодиодный дисплей перестает функционировать должным образом, и вся схема работает ненормально.. Микросхема усилителя с защитой от искажений: В секции усилителя используется цифровой усилитель AXS2031 с защитой от искажений. работающий в диапазоне 2,5–5,5 В. Он обеспечивает высококачественный выход мощностью 3–5 Вт при полной нагрузке с эффективностью 99%, создавая плавный, не резкий звук.. Даже при напряжении 2,5 В он обеспечивает работу без искажений, предлагая значительно более высокое качество звука по сравнению с TDA2822.
Инструкции по пайке:

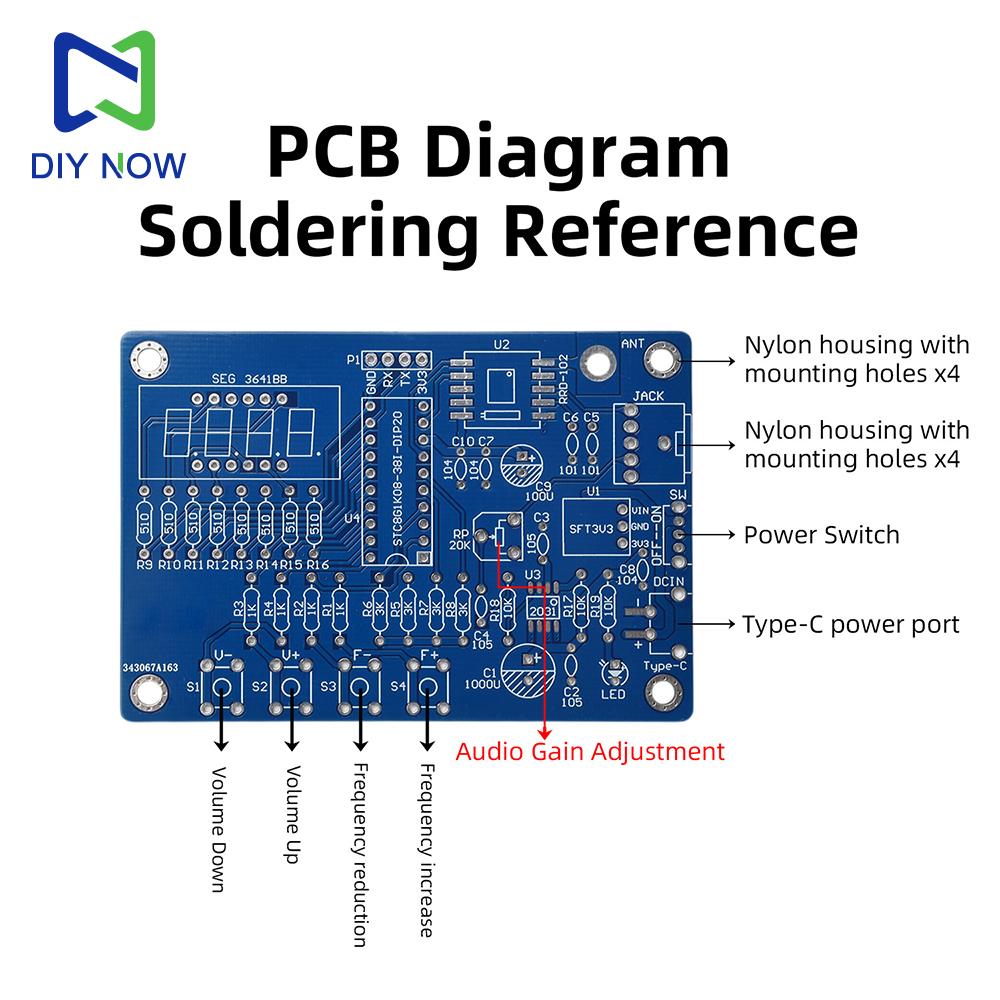

Перед пайкой сверьте список компонентов, чтобы убедиться в отсутствии недостающих деталей.. Проверьте транзисторы, конденсаторы, резисторы и другие критически важные компоненты мультиметром на работоспособность. При пайке отдавайте предпочтение тонким поверхностно-монтируемым компонентам и модулям. Используйте либо паяльник, либо фен с паяльной пастой для ремонта.. Поднимите печатную плату с помощью опорной рамы, затем вставьте компоненты одинаковой высоты в соответствии с их номерами выводов.. Чтобы предотвратить падение компонентов при переворачивании, закрепите их на краю печатной платы с помощью клейкой ленты.. Переверните печатную плату так, чтобы выводы компонентов были направлены вверх. Отрежьте лишнюю длину вывода паяльника кусачками, оставив примерно 1 мм.. Продолжайте быструю пайку, следуя принципу пайки от самых низких к самым высоким компонентам.
При установке всенаправленной антенны расположите ее плоское основание вровень с поверхностью припаянной задней стороны печатной платы.. Закрепите винтами M3, отрегулируйте вертикальное положение и усильте пайкой.. Наконец, припаяйте выводы к динамику и отсеку для батареек, затем прикрепите их к печатной плате двусторонним скотчем в соответствии с их положением.. Прикрутите медные стойки (папа и мама) к печатной плате и завершите сборкой корпуса.
Пакет включает
Радиокомплект*1
метка:да
Мощность: 10 Вт
