Количество : 1
Химическое вещество, вызывающее особую обеспокоенность : никто
пакет : СОП
is_d : да
Напряжение питания : 5В/9В/12В
заявка : МОБИЛЬНЫЙ ТЕЛЕФОН
Тип : модуль
Имя бренда : Сделай сам прямо сейчас!
Происхождение : Материковый Китай
Состояние : новый
Любите электронику «сделай сам», но хотите полезный гаджет на каждый день, который можно носить с собой? Устали от готовых power bank, которые вы не можете разобрать или отремонтировать?
Этот DIY-набор для быстрой зарядки мощностью 22,5 Вт позволяет собрать собственный высокопроизводительный power bank с нуля! Двунаправленная быстрая зарядка Type-C, два USB-выхода, отображение уровня заряда батареи в реальном времени и поддержка 2 аккумуляторов 1260110 — это идеальный проект для выходных для энтузиастов электроники, студентов и мейкеров.. Простая пайка, легкая сборка и практичный конечный продукт, который вы будете использовать каждый день.
⭐ Ключевые особенности22,5 Вт сверхбыстрая зарядка – Экономьте время
Поддерживает сверхбыструю зарядку 22,5 Вт(Протокол быстрой зарядки VOOC) – заряжайте свои телефонызначительно быстрее, чем стандартные зарядные устройства. Совместимость с несколькими протоколами быстрой зарядки для широкой совместимости с устройствами.
Двунаправленная быстрая зарядка Type-C – Универсальная совместимость
Порт Type-C поддерживает как вход, так и выход – заряжайте power bank и заряжайте свои устройства через один и тот же порт. Поддерживает протокол быстрой зарядки PD 20 Вт для устройств, совместимых с USB-C. Также оснащен 2 быстрыми USB-A выходами для устаревших устройств.
Цифровой дисплей заряда батареи в реальном времени – Знайте свою мощность
Четкий цифровой дисплейпоказывает точный процент заряда батареи – больше никаких догадок о том, сколько энергии осталось.Легкий и тонкий дизайн– удобно носить в кармане или сумке.
️ Комплексная защита – Заряжайте с уверенностью
Встроенная защита для безопасной и надежной работы:Защита от перезаряда – предотвращает повреждение аккумулятора
Защита от глубокого разряда – продлевает срок службы аккумулятора
Защита от перенапряжения – защищает подключенные устройства
Защита от перегрева – предотвращает перегрев
Высокая эффективность преобразования со стабильным выходным напряжением и током. Конструкция DIY-набора – Простая пайка, Легкая сборка
Разработан для легкой сборки – печатная плата и компоненты корпуса изготовлены заранее. Просто припаяйте выводы аккумулятора, подключите все и защелкните корпус.. Идеально подходит для обучения пайке и создания чего-то полезного.
Подходит для 2 аккумуляторов 1260110 – Высокая емкость
Совместимо с двумя литий-полимерными аккумуляторами 1260110(батареи в комплект НЕ входят). Внутренние размеры:приблизительно 110×60×23 мм – обеспечивает достаточную емкость для длительной зарядки.
Интерфейс и поддержка протоколаПорт
Направление
Поддерживаемые протоколы
Характеристики
Микро USB
Только вход
QC 2.0 / QC 3.0
5В 2А / 9В 2А / 12В 1,5А
Type-C
Вход + Выход (Двунаправленный)
PD 3.0 / QC 3.0
Ввод: 5В 3А / 9В 2А / 12В 1,5А
Выход: 5В 3А / 9В 2.2А / 12В 1.6А
USB-A ×2
Только вывод
QC 2.0 / QC 3.0 / VOOC
4.5В 5А / 5В 3А / 9В 2А / 12В 1.5А
️ Важные замечания по быстрой зарядке:
•22,5 Вт = Протокол сверхбыстрой зарядки (VOOC быстрая зарядка)
•PD 20 Вт = Двунаправленный протокол быстрой зарядки (Порт типа C)
•Несколько портов для одновременного вывода = отсутствие быстрой зарядки(только стандартная скорость)
Технические характеристикиПараметр
Технические характеристики
наименование товара
Комплект Power Bank с цифровым дисплеем и быстрой зарядкой
Интерфейсы печатных плат
1× Type-C (двунаправленный), 2× USB-A (вывод), 1× Micro USB (вход)
Микро USB вход
5В 2А / 9В 2А / 12В 1,5А
Тип-C вход
5В 3А / 9В 2А / 12В 1,5А
Выход типа C
5В 3А / 9В 2.2А / 12В 1.6А (ПД 20Вт)
Выход USB-A
4.5В 5А / 5В 3А / 9В 2А / 12В 1.5А (22,5 Вт макс.)
Совместимость с батареями
2× 1260110 Литий-полимерный (3,7 В, только параллельное подключение, НЕ входит в комплект)
Размер внутренней батареи
приблизительно. 110×60×23мм
Защита
Перезаряд, Переразряд, Перенапряжение, Перегрев
Протоколы зарядки
QC 2.0 / QC 3.0 / PD 3.0 / VOOC
Инструкция по сборке – Прочитайте перед началом!
Шаг
действие
Важные замечания
1
Сначала протестируйте плату!Подключите питание USB к плате и проверьте, загорается ли дисплей.
КРИТИЧЕСКИ ВАЖНО – Приступайте к пайке ТОЛЬКО ПОСЛЕ проверки работоспособности дисплея!
2
Припаяйте выводы аккумулятора к плате.
B+ → Плюс аккумулятора (красный)
B- → Отрицательный полюс аккумулятора (черный)
НЕ перепутайте полярность – это сожжет плату и аннулирует гарантию!
3
Подключите аккумуляторы ПАРАЛЛЕЛЬНО(положительный к положительному, отрицательный к отрицательному)
НЕ подключать последовательно!Последовательное соединение вызовет перенапряжение и сожжет плату.
4
Используйте только литий-ионные аккумуляторы 3,7 В(2× 1260110 рекомендовано)
НЕ используйте аккумуляторы LiFePO4 – они несовместимы.
5
Закрепите батарейки на месте двусторонним скотчем, чтобы предотвратить их перемещение
Батарейный механизм вызовет ощущение телескопического выдвижения/втягивания корпуса после сборки.
6
Тщательно протестируйте перед закрытием корпуса!
Входные данные, выходные данные, быстрая зарядка, кнопка и дисплей – выполните несколько циклов заряда/разряда.
7
Защелкните футляр.
Крышка защелкивается и НЕ подлежит повторному открытию – после закрытия повторное открытие может повредить корпус или батарейки!
Инструкции по использованию:1. Относительно активации быстрой зарядки: Протоколы быстрой зарядки делятся на общедоступные и проприетарные стандарты. Эта материнская плата использует интеллектуальный чип быстрой зарядки, совместимый с основными общедоступными протоколами, и удовлетворяет потребности в быстрой зарядке различных смартфонов.. Пожалуйста, проверьте совместимость вашего телефона с общедоступными протоколами перед покупкой, чтобы убедиться, что функция быстрой зарядки может быть активирована.
2. Относительно тепловыделения во время зарядки: По мере работы power bank ток проходит через материнскую плату и чип, что приводит к потерям энергии при преобразовании, которые рассеиваются в виде тепла.. Более высокая мощность во время быстрой зарядки приводит к более заметному выделению тепла; это нормальное физическое явление.
3. Цифровой индикатор уровня заряда батареи может быть неточным сразу после подключения батареи. Датчик уровня топлива поддерживает функцию самообучения емкости аккумулятора, и показания нормализуются после нескольких циклов заряда-разряда.
Часто задаваемые вопросыQ1: Включены ли батареи?
Нет. Батареи НЕ входят в комплект – вам необходимо приобрести 2 × 1260110 3,7 В литий-полимерные батареи отдельно. В комплект входят печатная плата, корпус и провода.
Q2: Какие типы батареек я могу использовать?
Только 3,7 В Li-полимерные/Li-ионные – конкретно 2 × 1260110 при параллельном подключении. НЕ ИСПОЛЬЗУЙТЕ LiFePO4 или последовательное подключение – оба сожгут плату.
Q3: Я новичок в пайке. Подходит ли этот набор для начинающих?
Для сборки требуются базовые навыки пайки(подключение двух клем аккумулятора). Это отличный проект для начинающих – но вам понадобится паяльник и базовые инструменты. Не рекомендуется для начинающих без присмотра.
Q4: Что такое "двунаправленная зарядка Type-C"?
Порт Type-C может работать как на вход, так и на выход – заряжайте power bank через Type-C, а также заряжайте свои устройства через Type-C. Один порт делает и то, и другое.
Q5: Почему процент заряда батареи неточен при первом использовании?
Датчик уровня топлива поддерживает функцию самообучения емкости аккумулятора. После 2-3 полных циклов заряда/разряда отображаемый процент станет точным.
Q6: Что произойдет, если я перепутаю полярность аккумулятора?
️ Плата будет мгновенно уничтожена – основной ИС сгорит с видимыми повреждениями. Это НЕ покрывается гарантией.
Q7: Могу ли я снова открыть дело после его закрытия?
Нет. В корпусе используются защелки, которые ломаются при открытии. После закрытия его нельзя открыть повторно, не повредив корпус и, возможно, батареи. Проверьте все перед закрытием!

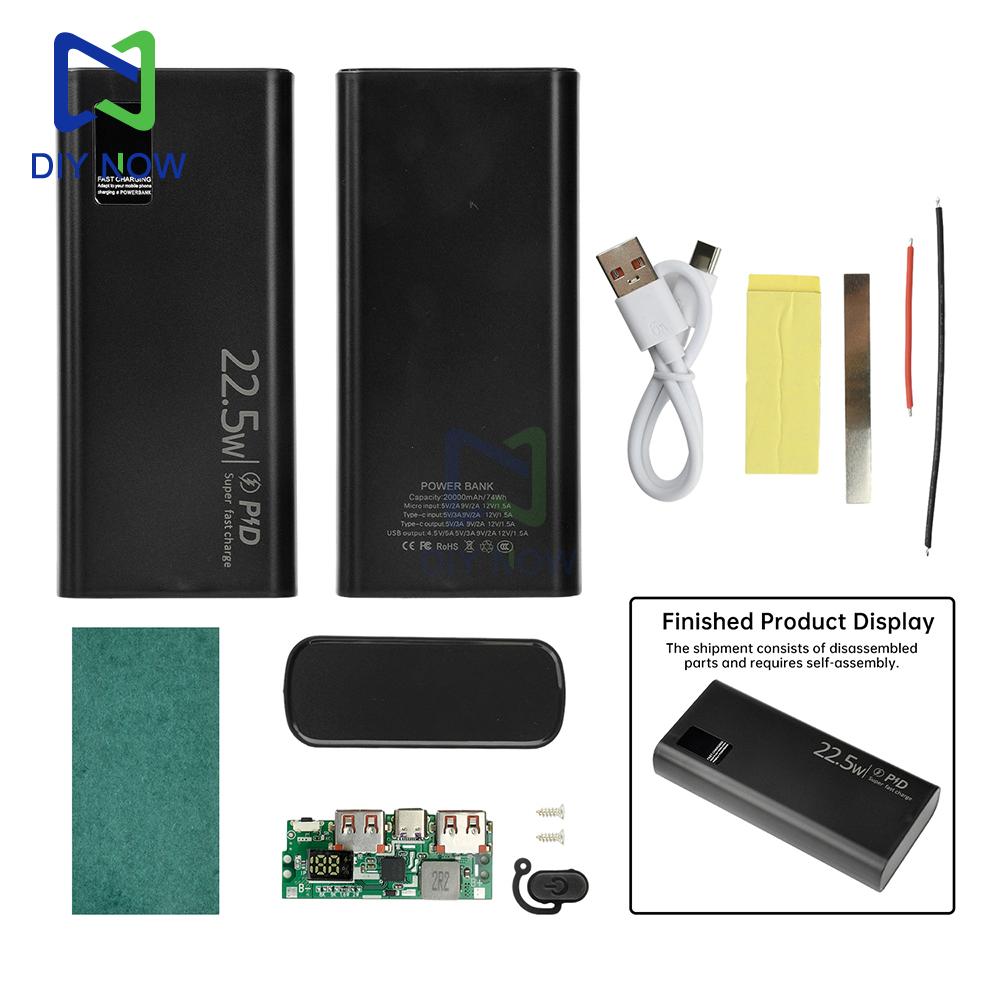

Q8: Что входит в комплект?
Пакет 1: Модуль + 2 провода
Пакет 2: Полный комплект (Печатная плата, корпус, кнопки, крепеж, провода)
Батарейки, паяльник, инструменты и адаптер питания НЕ включены.
метка:да
Емкость батареи: 43200
Индикатор заряда: нет
Количество портов: 1 порт
