Химическое вещество, вызывающее особую обеспокоенность : никто
Тип : модуль
Имя бренда : Сделай сам прямо сейчас!
Происхождение : Материковый Китай
Состояние : новый
Особенности продукта:

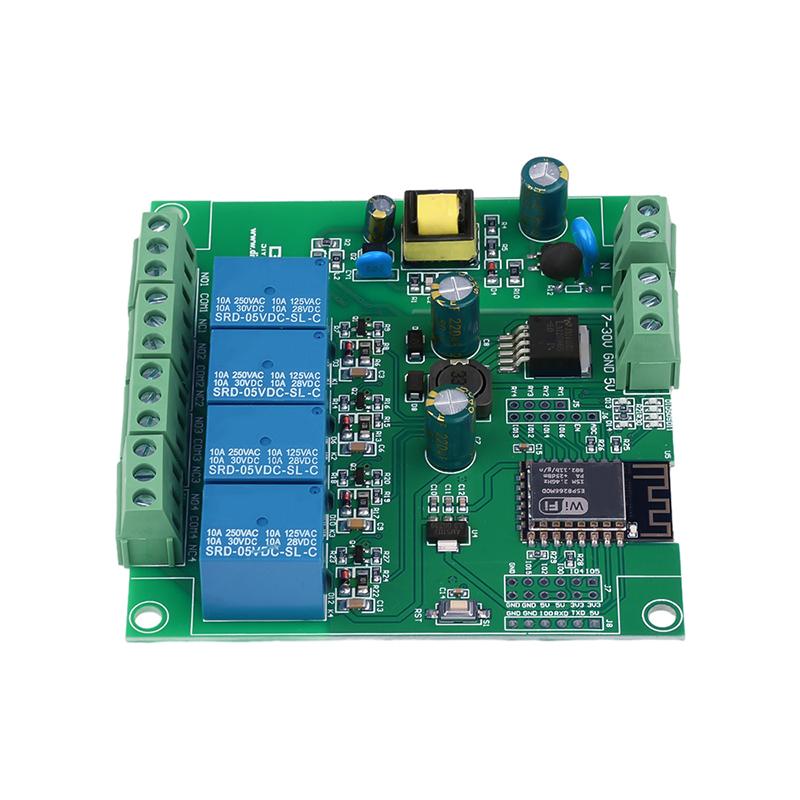

1. Встроенный зрелый и стабильный модуль ESP-12F WIFI, большая емкость 4M BYTE FLASH;
2. Все порты ввода-вывода и порты загрузки программы UART WIFI-модуля выведены наружу, что удобно для вторичной разработки;
3. Встроенный модуль импульсного питания AC-DC, режим питания поддерживает AC90-250V / DC7-30V / 5v;
4. Встроенная кнопка сброса модуля WIFI RST;
5. ESP-12F поддерживает использование сред разработки, таких как ECLIPSE/ARDUINO IDE, и предоставляет примеры программ в среде разработки ARDUINO.;
6. Встроенные 4-канальные 5-вольтовые реле, выходные переключающие сигналы, подходят для управления нагрузками с рабочим напряжением в пределах AC250V/DC30V;
7. Встроенный индикатор питания, 1 программируемый светодиод и индикатор реле.
Описание интерфейса
Порт записи:
GND, RX, TX, 5V ESP8266 подключены к GND, TX, RX внешнего модуля TTL-последовательного порта,
соответственно 5 В. IO0 должен быть подключен к GND во время загрузки, а соединение между IO0 и GND разрывается после завершения загрузки;
Выходной терминал реле:
Северная Каролина: Нормально замкнутый контакт, закороченный с COM до подачи питания на реле и оставляемый неподключенным после подачи питания;
COM: Общий терминал;
НЕТ: Нормально разомкнутый контакт, свободно висящий до подачи питания на реле, и закороченный с COM после подачи питания.
Введение в выводы GPIO
Настройка среды разработки ARDUINO
ESP8266 поддерживает среды разработки, такие как ECLIPSE/ARDUINOIDE. Использовать ARDUINO относительно просто. Вот как настроить среду разработки ARDUINO:
1. Установите ARDUINO IDE 1.8.9 или последнюю версию;
2. Откройте ARDUINO IDE, в строке меню нажмите Файл--Настройки, введите Настройки и нажмите Добавить URL в разделе «Дополнительные URL-адреса менеджера плат».:
http:arduino.esp8266.com/stable/package_esp8266com_index.json,
3. Нажмите «Инструменты»--«Плата разработки»--«Менеджер плат» в строке меню и найдите «ESP8266», чтобы установить пакет поддержки ARDUINO 2.5.2 или последнюю версию для ESP8266.
уведомление: Поскольку URL для загрузки находится за границей, скорость доступа относительно низкая, и могут возникать ошибки при загрузке.. Просто попробуйте еще несколько раз, когда сеть будет хорошей.
Скачать программу
1. Используйте перемычку/Dupont-провод для соединения пинов IO0 и GND, подготовьте модуль TTL-последовательного порта (такие как: ФТ232) и подключите его к компьютеру
Способ подключения USB, модуля последовательного порта и платы разработки следующий:
2. В строке меню нажмите «Инструменты» — «Плата разработки», выберите плату разработки как ESPINO (МОДУЛЬ ESP-12)
3. Откройте программу, которую нужно скачать, в строке меню нажмите «Сервис»--«Порт», чтобы выбрать правильный номер порта.
4. После нажатия кнопки «Загрузить» программа будет автоматически скомпилирована и загружена на отладочную плату, как показано ниже:
5. Наконец, отсоедините IO0 и GND, снова включите питание платы разработки или нажмите кнопку сброса, и программа сможет запуститься.
Список продуктов:
1X релейный модуль
метка:да
напряжение: 180–260 В
Возврат по недоставке
