Количество : 1
Химическое вещество, вызывающее особую обеспокоенность : никто
пакет : СОП
Тип : модуль
Имя бренда : Сделай сам прямо сейчас!
Происхождение : Материковый Китай
Состояние : новый
Характеристики:
1. Поддерживает многопротокольную быструю зарядку PD/QC/VOOC, совместим с потребностями в зарядке основных устройств
2. Сверхбыстрый выход 22,5 Вт значительно увеличивает скорость зарядки, экономя время ожидания
3. Дизайн множественного интерфейса: Type C + USB + Micro USB, поддерживает одновременную зарядку нескольких устройств
4. Встроенные механизмы множественной защиты: комплексные меры безопасности от перенапряжения, перегрева и перезаряда/глубокого разряда

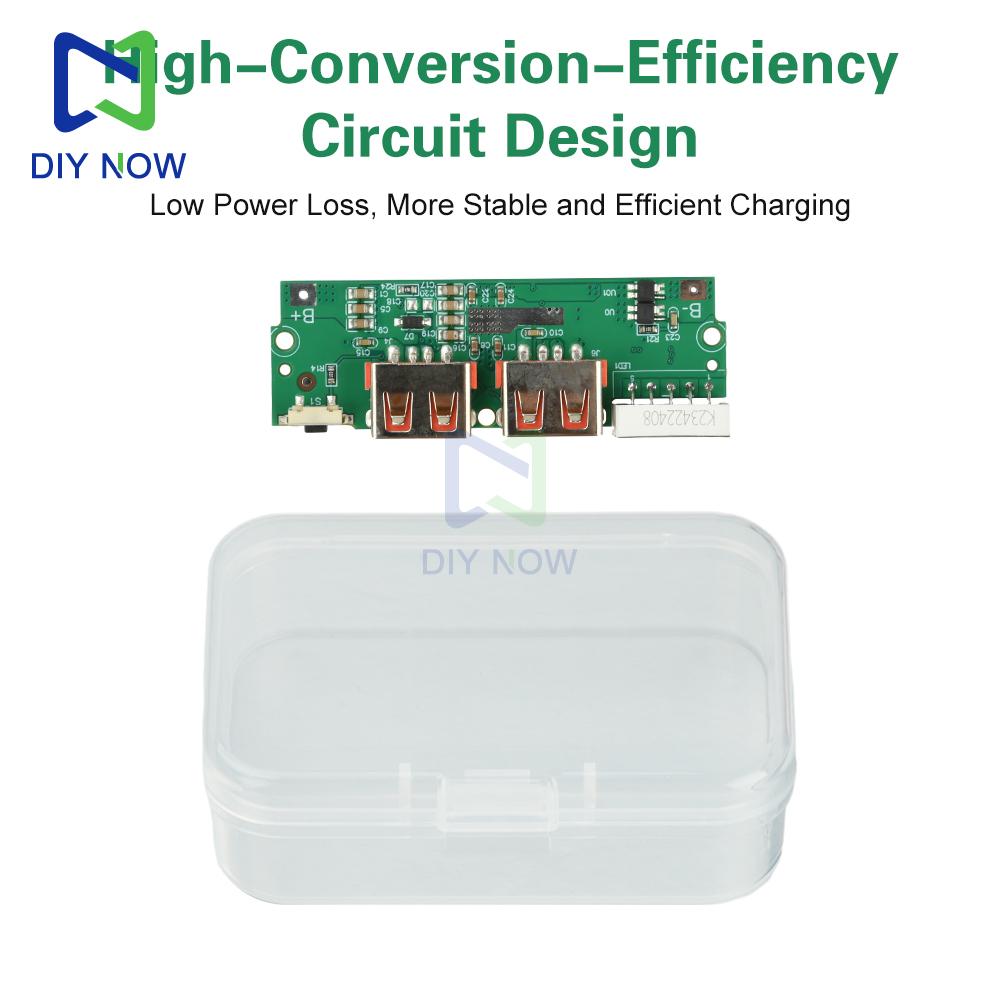

5. Схема с высокой эффективностью преобразования минимизирует потери мощности для стабильной и эффективной зарядки
Параметр:
наименование товара: Модуль быстрой зарядки 22,5 Вт
Чип быстрой зарядки: IP5356
Входные параметры: 5V2A/5V3A/9V2.2A/12V1.6A
Выходные параметры: 5V2A/5V3A/9V2.2A/12V1.6A/10V2.25A
Интерфейсы: 1 порт Type-C + 2 порта USB + 1 порт Micro USB
Протоколы: PD, QC, Apple, FCP, SCP, VOOC и т.д.
дисплей: Светодиодный дисплей
Характеристики: Комплексная защита материнской платы, включая защиту от перезаряда/глубокого разряда/перенапряжения/перегрева. Высокая эффективность преобразования со стабильным выходным током и напряжением.
уведомление: Поддерживает протокол быстрой зарядки VOOC мощностью 22,5 Вт. Двунаправленная быстрая зарядка работает по протоколу PD 20 Вт. Одновременный вывод на несколько портов не поддерживает быструю зарядку.
Руководство по сборке:
1. После получения материнской платы сначала подключите кабель для зарядки для входного тестирования.. Следите за состоянием дисплея и убедитесь, что экран загорается, прежде чем приступить к пайке.
2. Для нормальной работы провода аккумулятора должны быть припаяны напрямую. Соединения с помощью скруток проводов, зажимов типа «крокодил» или пружинных зажимов могут привести к недостаточному питанию, что повлияет на зарядку/разрядку.. Обеспечьте надлежащую изоляционную защиту клемм аккумулятора, чтобы предотвратить случайный контакт с материнской платой во время использования, что может привести к повреждению.
3. Подключите положительный вывод аккумулятора к контакту B+ на материнской плате, а отрицательный вывод — к контакту B-.. Не перепутайте полярность. Переполюсовка сожжет материнскую плату; Сгоревшие микросхемы будут иметь видимые следы. Этот повреждение возникает только при обратном подключении или случайном контакте.
4. Используйте только 3,7-вольтовые литий-ионные аккумуляторы. Литий-железо-фосфатные аккумуляторы несовместимы. Подключайте батареи параллельно, а не последовательно. Последовательное соединение создает чрезмерное напряжение, которое сожжет материнскую плату.
5. Материнская плата имеет встроенную защиту. Паяные аккумуляторы не требуют дополнительной платы защиты. Плата защиты аккумулятора ограничивает ток; Превышение этих пределов приведет к отключению вывода.
Инструкции по использованию:
1. Относительно активации быстрой зарядки для телефонов: Протоколы быстрой зарядки телефонов делятся на общедоступные или проприетарные. Эта материнская плата оснащена интеллектуальным чипом быстрой зарядки, совместимым с основными общедоступными протоколами быстрой зарядки, и поддерживает быструю зарядку различных телефонов.. Перед заказом убедитесь, что ваш телефон поддерживает общедоступные протоколы, чтобы обеспечить функцию быстрой зарядки.
2. Относительно нагрева материнской платы во время зарядки: Когда повербанк работает, ток проходит через материнскую плату и чип, вызывая потери энергии при преобразовании.. Эти потери рассеиваются в виде тепла. При быстрой зарядке более высокая выходная мощность приводит к более заметному нагреву — это нормальное физическое явление.
3. Уровень заряда батареи может быть неточным сразу после подключения аккумулятора. Индикатор заряда батареи поддерживает самообучение емкости аккумулятора и будет отображать ее точно после нескольких циклов заряда/разряда.
Пакет включает:
Модуль x1
Кабель х2
метка:да
Емкость батареи: 43200
Индикатор заряда: нет
Количество портов: 1 порт
