Количество : 1
Химическое вещество, вызывающее особую обеспокоенность : никто
пакет : СОП
is_d : да
Напряжение питания : 3.3В/5В
Тип : модуль
Имя бренда : Сделай сам прямо сейчас!
Происхождение : Материковый Китай
Состояние : новый
Особенности продукта:
1. Поддерживает широкий диапазон частот 35 МГц - 4,4 ГГц, с основной синусоидой и делением частоты для получения прямоугольных волн.
2. Поддерживает трехпроводное управление SPI, включая фиксированную частоту, сканирование частоты и прыгающую частоту.
3. Малый шаг регулировки до 0,1 К, стабильная работа с кварцевым генератором 25 МГц с погрешностью ±50 ppm.
4. Поддерживает питание 5 В/3,3 В, что делает его идеальным инструментом для исследований и разработок в области РЧ и тестирования.
5. Оснащен разъемом SMA female для легкой интеграции в другие устройства или системы.

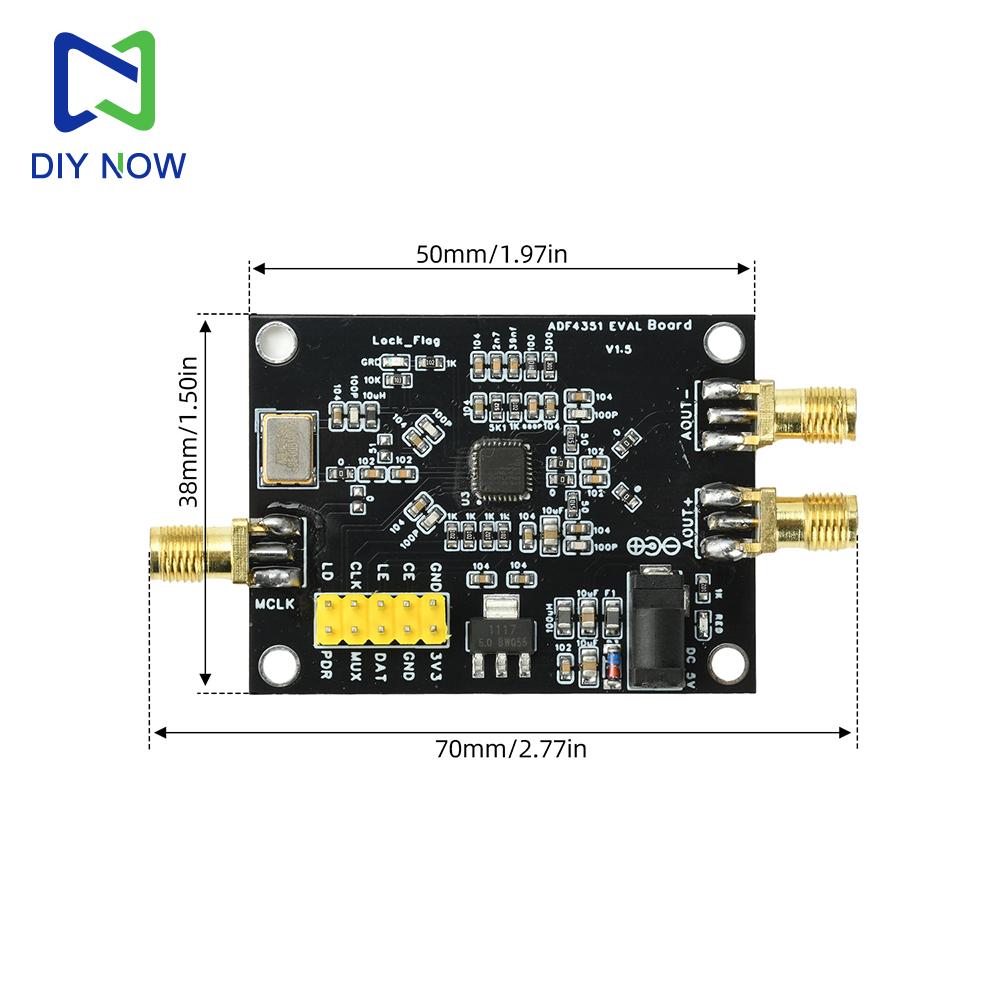

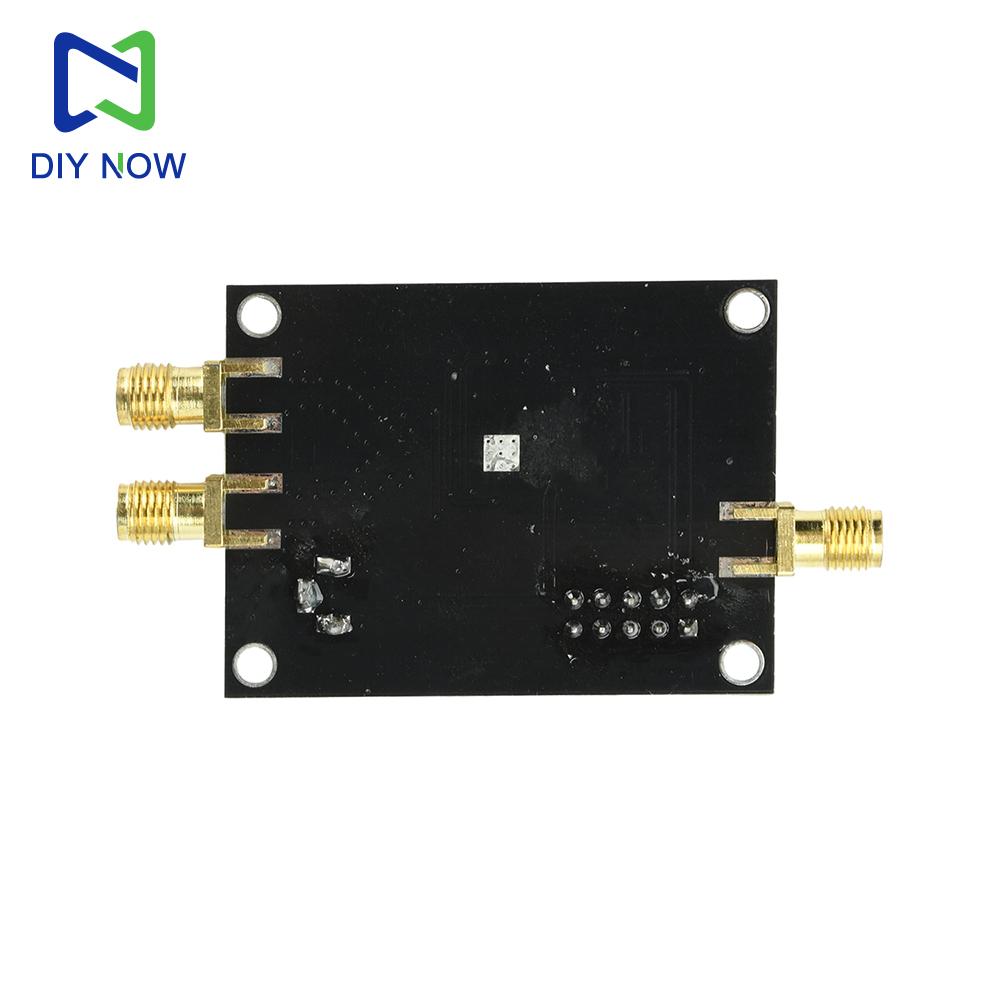

премьера продукта: Эта отладочная плата ADF4351 является высокопроизводительным широкополосным генератором ВЧ-сигналов. В его основе используется чип ADF4351, с диапазоном выходных частот от 35 МГц до 4,4 ГГц. Он генерирует синусоидальные волны в диапазоне от 2,2 ГГц до 4,4 ГГц и прямоугольные волны в диапазоне от 35 МГц до 2,2 ГГц и оснащен разъемом SMA-female.
В стандартной комплектации поставляется с высокоточным кварцевым генератором 25 МГц и поддерживает режимы фиксированной частоты, сканирования частоты и прыгающих частот через трехпроводное управление SPI.. Этот продукт поддерживает питание 3,3 В/5 В, что делает его идеальным инструментом для исследований и разработок в области РЧ и тестирования.
Параметры продукта:
Диапазон выходных частот: АДФ4351: 35М-4400М (4.4G)
Выходной сигнал: Основная волна 2200M-4400M (Синусоидальная волна); 35M-2200M Разделенная основная волна (Квадратная волна)
Интерфейс выходного сигнала: SMA Женский разъем
Стандартный ±50ppm 25М Импортный Активный Кристаллический Резонатор
Предоставлены схема электрическая и тестовая программа для STM32.
Метод контроля: Трехпроводной SPI, с выводами статуса управления и блокировки. Он может реализовывать все функции, включая обнаружение частоты, сканирование частоты и адаптивную смену частоты, с шагами до 1 кГц и низкочастотными шагами до 0,1 кГц, в зависимости от частоты кварца.
Меры предосторожности:
1. Может питаться от разъема 3,3 В; Блок питания должен обеспечивать не менее 500 мА.
2. Типичный источник питания составляет 5 В.
Список доставки:
Модуль генератора ВЧ-сигнала 35M-4400M *1
