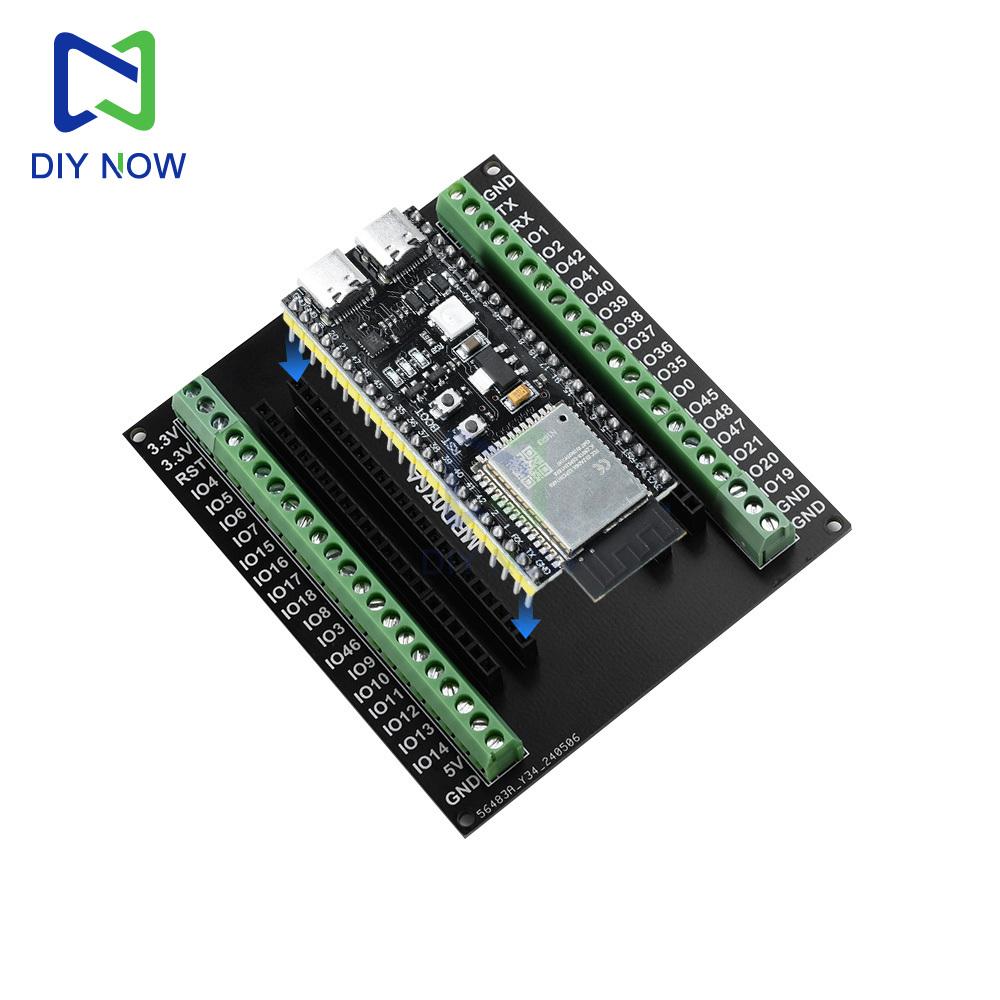

Плата расширения GPIO для разработки IoT на ESP32 S3, 44-контактная, для платы разработки ядра ESP32 S3 N8R2/N16R8, совместимая с DevKitC-1

Количество : 1 Химическое вещество, вызывающее особую обеспокоенность : никто пакет : TQFP is_d : да Тип : модуль Имя бренда : Сделай сам прямо сейчас! Происхождение : Материковый Китай Состояние : новый

Характеристики: 1. Этот модуль платы расширения безопасен, надежен и может быть использован в различных приложениях; 2. Совместимо с ESP32-S3 или платами разработки с теми же выводами; 3. Плата расширения изготовлена из высококачественных материалов, обладает хорошей стабильностью и высокой надежностью.; 4. Эта распределительная плата может расширить один вывод GPI0 платы ESP32-S3 до двух, что очень удобно для повторного использования всех выводов, а также является отличным инструментом для вашего проекта.; 5. Широкая применимость, очень подходит для повторного использования всех штырей в DIY-проектах. Параметр: имя: Плата расширения ESP32-S3 Материал печатной платы: Высококачественный материал FR-4 Слои печатных плат: 2 слоя Толщина печатной платы: 1.6mm Размер: 7.35 * 8.45 * 1 см Пакет включает: 1X плата расширения уведомление: Продукт не включает отладочную плату и совместим только с ESP32-S3 или отладочными платами с такими же выводами. Особенности продукта: 1. ESP32-S3 поддерживает Wi-Fi 2,4 ГГц и BT 5 (), обладающий мощными вычислительными возможностями на базе ИИ и безопасным шифрованием. 2. N16R8 (16 МБ внешней флэш-памяти / 8 МБ PSRAM)/AI IoT/двойные порты USB Type-C/W2812 RGB/высокоскоростной USB-to-Serial конвертер. 3. Эта ссылка поддерживает спецификации N8R2/R16R8. Эта серия обратно совместима, что позволяет программам для модулей меньшей мощности работать непосредственно на модулях с более высокими характеристиками без изменений. 4. ESP32-S3 — это микроконтроллер со встроенным Wi-Fi 2,4 ГГц и Bluetooth 5 (), поддержка режима дальнего действия. Он оснащен двухъядерным 32-битным процессором XtensaR LX7 с тактовой частотой до 240 МГц, 512 КБ SRAM (TCM), 45 программируемых GPIO-пинов и богатый набор коммуникационных интерфейсов. 5. ESP32-S3 поддерживает более быструю Octal SP1 флэш-память большего объема и внешнюю ОЗУ, что позволяет настраивать пользовательские кэши данных и инструкций.

О хранилище модуля ESP32-S3: ESP32-S3-N8R2: Внутренняя память SRAM: 512 КБ Внутреннее ПЗУ: 384 КБ Внешняя PSRAM-память: 2MB Внешняя вспышка: 8MB

ESP32-S3-N16R8: Внутренняя память SRAM: 512 КБ Внутреннее ПЗУ: 384 КБ Внешняя PSRAM-память: 8MB Внешняя вспышка: 16MB Эта ссылка выбирает модули N8R2/R16R8. Эта серия обратно совместима. Программы для модулей с меньшими характеристиками памяти могут работать непосредственно на модулях памяти с более высокими характеристиками без модификации.. Например, модули N4 могут работать на модулях N8 или N16, а модули с внешним промптом 0 могут работать с 2 МБ или 8 МБ внешней PSRAM.

О ресурсах оборудования ESP32-S3 ESP32-S3 — это маломощная система-на-чипе MCU (SoC) с интегрированным Wi-Fi 2,4 ГГц и Bluetooth Low Energy (BT@LE) Двухрежимная беспроводная связь. ESP32-S3 оснащен полноценной подсистемой Wi-Fi и подсистемой Bluetooth Low Energy, обеспечивая лидирующую в отрасли низкую мощность и радиочастотные характеристики.. Он поддерживает несколько режимов работы с низким энергопотреблением, чтобы соответствовать требованиям к энергопотреблению различных сценариев применения.. Чип ESP32-S3 предлагает богатый набор периферийных интерфейсов и оснащен различными уникальными аппаратными механизмами безопасности.. Эти комплексные механизмы безопасности позволяют чипу соответствовать строгим требованиям безопасности.

Параметры и функции: Вай-фай: Поддерживает протоколы IEEE 802.11 b/g/n. Поддерживает полосы пропускания 20 МГц и 40 МГц в диапазоне 2,4 ГГц Поддерживает режим 1T1R со скоростью передачи данных до 150 Мбит/с Беспроводная мультимедиа (WMM) Агрегирование кадров (TX/RX A-MPDU, TX/RX A-MSDU) Немедленное подтверждение блока (Немедленный Блок ACK) Фрагментация и дефрагментация (Фрагментация/дефрагментация) - Автоматическое обнаружение маяка (Аппаратное обеспечение TSF) 4x виртуальных Wi-Fi интерфейса Поддерживает режимы инфраструктуры BSS Station, SoftAP и смешанный режим Station + SoftAP Обратите внимание, что при сканировании ESP32-S3 в режиме станции канал SoftAP будет меняться одновременно. Разнесенные антенны 802.11 mc FTM · Поддерживает внешние усилители мощности Bluetooth Bluetooth с низким энергопотреблением (БТ ЛЕ): BT5, Bluetooth mesh Режим высокой мощности (20 дБм, использует усилитель мощности (PA) совместно с Wi-Fi

Поддерживает скорости передачи данных 125 Кбит/с, 500 Кбит/с, 1 Мбит/с и 2 Мбит/с Рекламные расширения Несколько наборов объявлений Алгоритм выбора канала № 2 Сосуществование Wi-Fi и Bluetooth, использующих одну антенну Расширенные периферийные интерфейсы и датчики 45 портов GPIO

Цифровые интерфейсы: - 4 x SPI - 1 x ЖК-интерфейс (8-битный параллельный RGB на 16-битный, l8080, MOTO6800), поддерживает преобразование между RGB565, YUV422, YUV420 и YUV411 - 1 x 8-битный на 16-битный интерфейс камеры DVP - 3 x UART - 2 x I2C - 2 x I2S - 1 x RMT (Передача/Прием) - 1 x счетчик импульсов - Светодиодный PWM-контроллер, до 8 каналов - 1 x Полноскоростной USB OTG - 1 x USB-контроллер последовательного порта/JTAG - 2 x MCPWM - 1 x SDIO хост-интерфейс с 2 слотами для карт - Общий контроллер DMA (ГДМА), 5 приемных каналов и 5 передающих каналов - 1 x Контроллер TWAIR, соответствующий ISO11898-1 (Спецификация CAN 2.0)

Аналоговые интерфейсы: - 2 x 12-битный АЦП successive approximation, до 20 каналов - 1 х датчик температуры - 14 x емкостных GPIO Таймеры: - 4 x 54-битных универсальных таймера - 1 x 52-битный системный таймер - 3 x сторожевых таймера Энергосбережение: - Блок управления питанием с пятью режимами питания - Сверхмаломощный сопроцессор (УЛП): - Ультрамаломощный RISC-V сопроцессор - Механизм безопасности сопроцессора ULP-FSM - Безопасная загрузка - Флэш-шифрование - 4096-битный OTP, до 1652 бит доступно пользователю Криптографический аппаратный ускоритель: - AES-128/256 (FIPS PUB197) - Хэш (FIPS PUB 180-4) - ЮАР - Генератор случайных чисел (ГСЧ) - HMAC - Цифровая подпись О загрузке ESP32-S3: Для загрузки файлов программы (прошить прошивку) к ESP32-S3, вы можете использовать прямой USB-порт ESP32 или встроенный USB-to-Serial преобразователь. Оба порта USB Type-C на плате можно использовать для загрузки программ. В Windows вы можете использовать официальное программное обеспечение flash_download_tool_xxx для загрузки. Обратите внимание, что два USB-порта — это USB и UART. Список продуктов: Комплект 1: (Нерастая) 1x Плата разработки 2x штыревые разъемы Комплект 2: (Спаянный) 1x Плата разработки
