Количество : 1
Химическое вещество, вызывающее особую обеспокоенность : никто
пакет : СОП
is_d : да
Напряжение питания : 3-3,6 В
заявка : Интеллектуальные устройства
Тип : модуль
Имя бренда : Сделай сам прямо сейчас!
Происхождение : Материковый Китай
Состояние : новый
Рабочая Температура : -40-65°С
ESP32-камера : Камера ESP

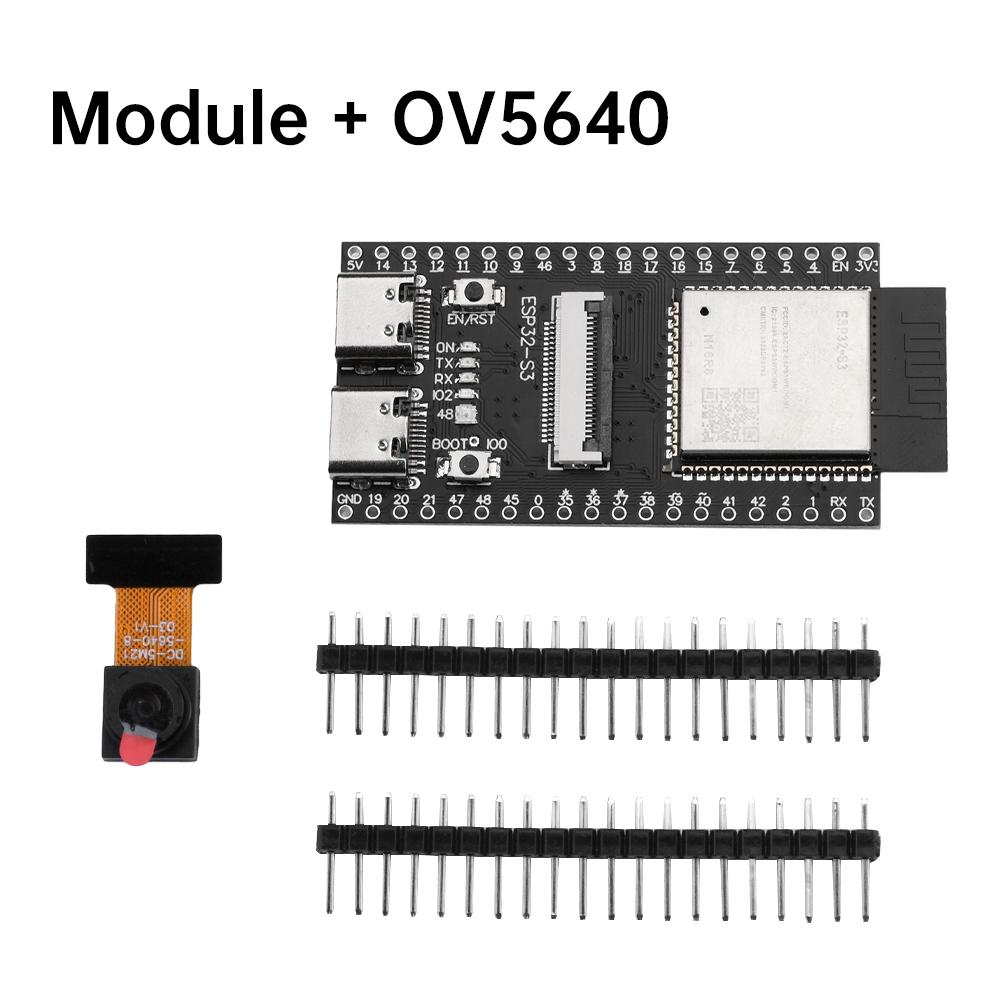

ESP32 камера ai thinker ov5640 : Плата с двумя камерами
ESP32 s3 n16r8 : ESP32 s3 камера
камера esp32 : ESP
Поддерживает : WiFi и Bluetooth
Двухрежимная беспроводная связь и превосходная энергоэффективность, оснащенная полноценной подсистемой Wi-Fi (IEEE 802.11 b / g / n)
и беспроводная связь двойного режима Bluetooth LE 5.0/Mesh. Поддерживает диапазон 2,4 ГГц (Полоса пропускания 20/40 МГц), Скорость передачи данных до 150 Мбит/с и несколько режимов низкого энергопотребления – идеально для устройств с питанием от аккумулятора, продлевает время работы, сохраняя стабильное соединение. Wi-Fi и Bluetooth работают совместно без помех, используя одну антенну для упрощенного дизайна.
Мощный процессор и большой объем памяти на базе двухъядерного 32-битного процессора Xtensa® LX7 (До 240 МГц), В сочетании с 384 КБ ПЗУ, 512 КБ ОЗУ, 16 КБ ОЗУ для часов реального времени и 8 МБ PSRAM. Легко справляется со сложными алгоритмами, многозадачностью и приложениями, интенсивно использующими данные – идеально подходит для шлюзов IoT, умных датчиков и мультимедийных проектов.
Универсальные периферийные устройства и возможности расширения: 45 GPIO, 2×12-битных АЦП (До 20 каналов), И множество цифровых/аналоговых интерфейсов: 4×SPI, 3×UART, 2×I2C, 2×I2S, 1×USB OTG, 1×Интерфейс LCD (RGB/8080/MOTO6800), 1×Интерфейс камеры DVP (8-16 бит), И более. Поддерживает опциональные камеры OV2640/OV5640/OV3660 для проектов захвата изображений, а также аппаратные механизмы безопасности для соответствия строгим требованиям безопасности.
Надежность промышленного класса и компактный дизайнo работает в широком диапазоне температур (-От 40°C до 65°C), Делает его подходящим для применений в электронике для помещений/улицы, промышленной и автомобильной электронике. Его компактный размер (57 мм × 28 мм) экономит место в ваших проектах, а встроенная печатная плата с антенной обеспечивает высокую радиочастотную производительность и защиту от помех.
Расширенные возможности для профессиональных проектов: Включает разнесенный прием антенн, 802.11mc FTM, поддержку внешнего усилителя мощности, рекламные расширения и несколько наборов рекламных данных. Содержит общий контроллер DMA (5 каналов RX/5 каналов TX), Контроллер TWAI (Совместимо с CAN 2.0), Светодиодный PWM-контроллер (до 8 каналов), и GPIO с емкостным сенсором – позволяющие создавать сложные устройства с богатой функциональностью. Это универсальный выбор для робототехники, умных устройств и приложений машинного зрения как в лаборатории, так и в полевых условиях.
Категория
Характеристики
Контроллер
Двухъядерный 32-битный процессор Xtensa® LX7, до 240 МГц
Место хранения
384 КБ ПЗУ, 512 КБ ОЗУ, 16 КБ ОЗУ часов реального времени, 8 МБ PSRAM
Рабочее напряжение
3В – 3,6В
Беспроводное подключение
Wi-Fi (IEEE 802.11 b/g/n, 2,4 ГГц, макс. 150 Мбит/с); Блютуз LE 5.0
Беспроводные функции
Пропускная способность 20/40 МГц, Беспроводной мультирежим, Агрегация кадров, Немедленное подтверждение блока, Разнесенный прием антенн
Периферийные устройства
45 GPIO
2×12-битный АЦП (20 каналов)
4×SPI, 3×UART, 2×I2C, 2×I2S; 1×USB OTG
Поддержка камер

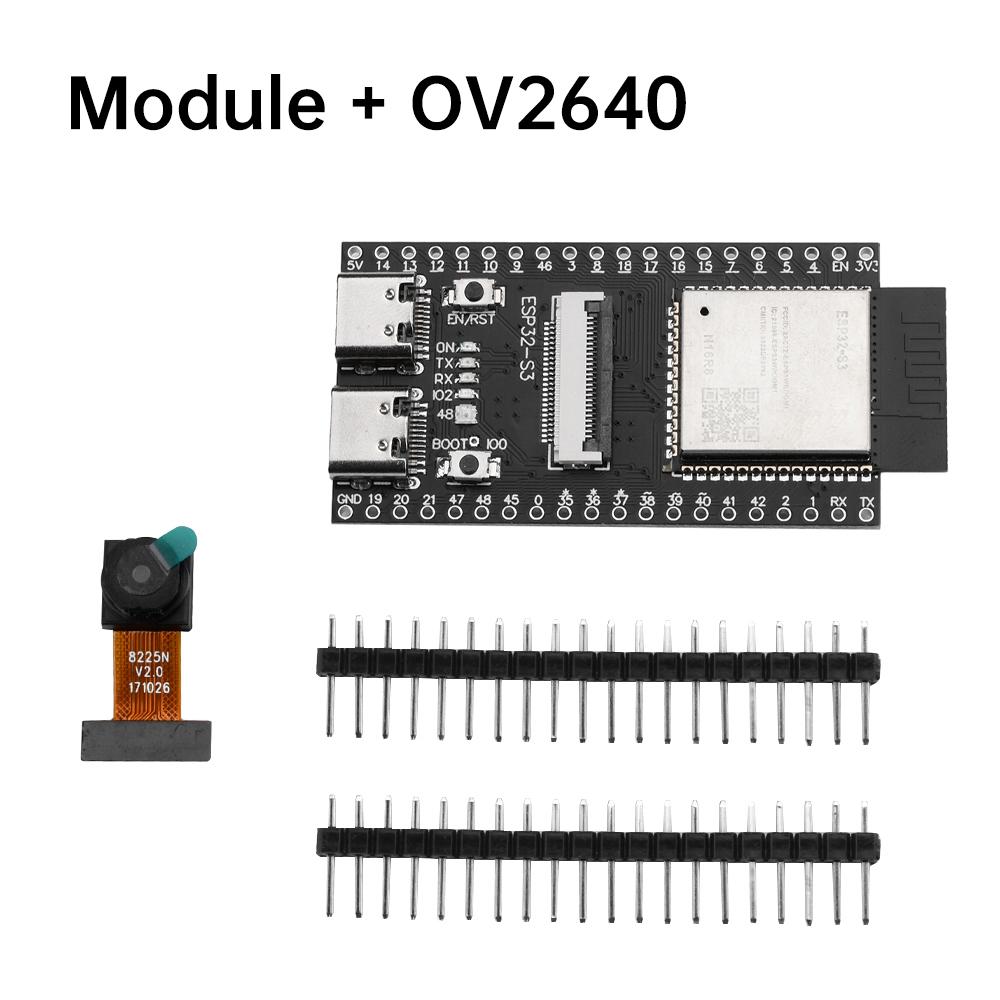

Дополнительные камеры OV2640/OV5640 / OV3660
Диапазон температур
-От 40°C до 65°C
Габаритные размеры
57 мм × 28 мм
Безопасность
Интегрированные аппаратные механизмы безопасности
Антенна
Бортовая антенна на печатной плате
Сценарии применения
Идеально подходит для устройств IoT, бытовой техники для умного дома, носимых устройств, промышленных систем управления, автомобильной электроники, беспроводных датчиков, модулей камер, медиаплееров и встраиваемых проектов. Независимо от того, являетесь ли вы энтузиастом, студентом или профессиональным инженером, эта плата обеспечивает производительность и гибкость, чтобы воплотить ваши идеи в жизнь!
WIFI
Поддерживает протоколы IEEE 802.11 B/G/N
Поддерживает полосу пропускания 20 МГц и 40 МГц в диапазоне 2,4 ГГц
Поддерживает режим 1T1R со скоростью передачи данных до 150 Мбит/с
Беспроводная мультимедиа (WMM)Агрегация кадров (TX/RX A-MPDU, TX/RX A-MSDU)Немедленное подтверждение блока (Немедленный Блок ACK)Фрагментация и дефрагментация - Автоматический мониторинг маяка (Аппаратное обеспечение TSF) - 4×Виртуальных Wi-Fi-интерфейсаПоддерживает инфраструктурную сеть (Инфраструктура BSS) Режим станции, режим SoftAP и смешанный режим станции + SoftAP одновременно. Обратите внимание, что при сканировании ESP32-S3 в режиме станции канал SoftAP будет меняться одновременно. Разнообразие антенн 802.11 MC FTM Поддерживает внешний усилитель мощности
БЛЮТУЗ
Bluetooth с низким энергопотреблением (Блютуз ЛЕ): Bluetooth 5, Bluetooth MeshРежим высокой мощности (20 дБм, Совместное использование PA с Wi-Fi)Поддерживает скорости передачи данных 125 Кбит/с, 500 Кбит/с, 1 Мбит/с, 2 Мбит/с. Рекламные расширенияНесколько рекламных наборовАлгоритм выбора канала № 2Сосуществование Wi-Fi и Bluetooth, использующих одну антенну
ПРОДВИНУТЫЕ ПЕРИФЕРИЙНЫЕ ИНТЕРФЕЙСЫ И СЕНСОРЫ
45 портов GPIO
ЦИФРОВЫЕ ИНТЕРФЕЙСЫ:
4×SPI
1×ЖК-интерфейс (8-битный/16-битный параллельный RGB, 8080, MOTO6800), Поддерживает преобразование между RGB565, YUV422, YUV420, YUV411
1×DVP 8-битный~16-битный интерфейс камеры
3×UART
2×I2C
2×I2S
1×RMT (Передача/Прием)
1×Счетчик импульсов
Светодиодный PWM-контроллер, до 8 каналов
1×USB OTG на полной скорости
1×USB-контроллер последовательного порта/JTAG
2×ШИМ
1×Хост-интерфейс SDIO с 2 слотами для карт
Общий контроллер DMA (Именуется GDMA), 5 приемных каналов и 5 передающих каналов
1×Контроллер TWAI, Совместим с ISO11898-1 (Спецификация CAN 2.0)
АНАЛОГОВЫЕ ИНТЕРФЕЙСЫ:
2×12-битный АЦП successive approximation (SAR), до 20 каналов
1× Датчик температуры
14 × Емкостных GPIO
ТАЙМЕРЫ:
4×54-битный универсальный таймер
1×52-битный системный таймер
3× Сторожевой таймер
