ESP32 DevKitC WIFI Bluetooth Плата разработки ESP32 32U 32D ESP32 DevKitC Модуль платы разработки NodeMCU-32 ТИП-C

Количество : 1 Химическое вещество, вызывающее особую обеспокоенность : никто пакет : СОП is_d : да Напряжение питания : 3,0 В -3,6 В Тип : модуль Имя бренда : Сделай сам прямо сейчас! Происхождение : Материковый Китай Состояние : новый Рабочая Температура : -от 40 °C до 85 °C

Следующие ссылки доступны по запросу: Руководство по началу работы: Английская версия: http://esp-idf.readthedocs.io/en/latest/get-started/get-started-devkitc.html Особенности продукта: 1. Отладочная плата ESP32-DevKitC использует распространенный интерфейс TYPE-C. На базовой плате можно разместить модули ESP32: ESP-32, ESP-32D и ESP-32U.

2. ESP32-DevKitC — это плата разработки ESP32 начального уровня. Все интегрированные выводы ESP32 выведены для удобного подключения и использования. Его можно использовать для оценки всей серии модулей и чипов ESP32, и его легко подключить к макетной плате.

3. ESP32-DevKitC — это небольшая отладочная плата на базе модуля ESP32, поддерживающая функции Wi-Fi и Bluetooth.. Отладочная плата имеет богатый набор периферии, что позволяет пользователям легко реализовывать разработку продукта.

4. Встроенный LDO выведен для питания внешних компонентов. ESP32-DevKitC объединяет различные периферийные интерфейсы, помогая пользователям легко начать разработку продукта.

5. ESP32-DevKitC отличается превосходными радиочастотными характеристиками, избавляя пользователей от необходимости учитывать радиочастоты и конструкцию антенны при проектировании и разработке приложений. Отладочная плата включает базовые системные требования; пользователям нужно только подключить USB-кабель, чтобы начать разработку. характеристики продукта:

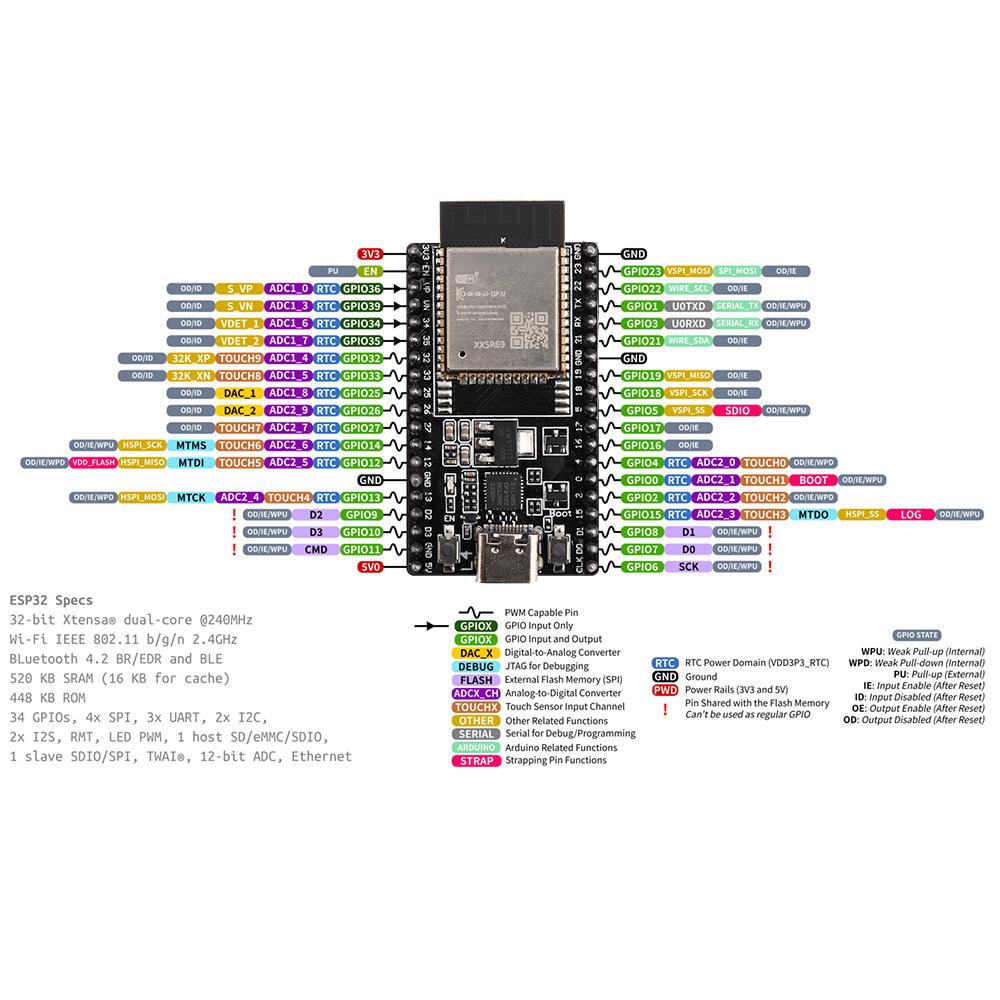

Отладочная плата ESP32-DevKitC:

Модуль на базе ESP32

EN: Кнопка сброса.

ботинок: Кнопка "Скачать". Нажмите и удерживайте кнопку Boot, затем один раз нажмите кнопку EN (не отпуская кнопку загрузки) войти в режим «Загрузка прошивки» и загрузить прошивку через последовательный порт.

USB-to-UART Мост: Однокристальный USB-UART мост, обеспечивающий скорость передачи данных до 3 Мбит/с.

Интерфейс: Интерфейс TYPE-C, может использоваться как источник питания для платы или как коммуникационный интерфейс для подключения ПК и модуля ESP32-WROOM-32.

Коммуникация: Wi-Fi 2,4 ГГц + Bluetooth Процессор: Высокопроизводительный двухъядерный процессор Xtensa@32-bit LX6, сверхмаломощный сопроцессор Несколько периферийных устройств: Обеспечивает оптимальное энергопотребление, радиочастотные характеристики, стабильность, универсальность и надежность, подходит для различных сценариев применения и различных требований к энергопотреблению.

Для платы разработки можно выбрать один из следующих трех способов питания:

Источник питания интерфейса TYPE-C (по умолчанию)

Питание 5 В/GND

Питание контакта 3V3/GND

Габаритные размеры: 54.4*27.9мм Производительность модуля:

ESP-32D:

чип: ESP32-D0WD

SPI: Флеш-память 32 Мбит, 3,3 В

Кристальный осциллятор: 40 МГц

Антенна: Бортовая антенна pcB

Протокол Wi-Fi: 802.11 б/г/н (802.11n, скорость до 150 Мбит/с)

Агрегация A-MPDU и A-MSDU, поддерживающая защитный интервал 0,4 мкс

Диапазон центральной частоты рабочего канала: 2412 ~ 2484 МГц

Протокол Bluetooth: Соответствует стандартам BT v4.2 BR/EDR и BT LE

РФ: Приемник NZIF с чувствительностью –97 дБм; Передатчик Класса-1, Класса-2 и Класса-3; АФХ Интегрированный кварцевый генератор: 40 МГц Интегрированная SPI Flash 1: 4 МБ Рабочее напряжение/Напряжение питания: 3,0 В ~ 3,6 В Средний рабочий ток: 80 мА Минимальный ток питания: 500 мА Рекомендуемый диапазон рабочих температур: –40 °C ~ +85 °C ESP-32U: чип: ESP32-D0WD SPI: Флэш 32 Мбит, 3.3 В Кристальный осциллятор: 40 МГц Антенна: Разъем для внешней антенны, требуется внешняя антенна Протокол Wi-Fi: 802.11 б/г/н (802.11n, скорость до 150 Мбит/с) Агрегация A-MPDU и A-MSDU, поддерживает защитный интервал 0,4 мкс Диапазон частот центральных каналов вещания: 2412 ~ 2484 МГц Протокол Bluetooth: Соответствует стандарту BT v4.2 BR/EDR и BT LE

РФ: Приемник NZIF с чувствительностью –97 дБм; Передатчики класса 1, класса 2 и класса 3; АФХ

Интегрированный кристалл: Кристалл 40 МГц

Интегрированная SPI флэш-память1: 4 МБ

Рабочее напряжение/Напряжение питания: 3,0 В ~ 3,6 В

Средний рабочий ток: 80 мА

Минимальный ток питания: 500 мА

Рекомендуемый диапазон рабочих температур: –40 °C ~ +85 °C ESP32:

Напряжение питания: 2,3 В~3,6 В

Частота: 2,4 ГГц 2,5 ГГц

Тип крепления: SMT

Скорость передачи данных: 150Mbps

Протокол: 802.11b / г / л

Вместительность: 4 МБ

Протокол Wi-Fi: 802.11b / г / л (802.11n, скорость до 150 Мбит/с)

Агрегация A-MPDU и A-MSDU, поддерживающая защитный интервал 0,4 мкс Диапазон частот центральных каналов вещания: 2412 ~ 2484 МГц Протокол Bluetooth: Соответствует стандартам Bluetooth V4.2 BR/EDR и Bluetooth Low Energy РФ: Приемник NZIF с чувствительностью –97 дБм Передатчики класса 1, класса 2 и класса 3; АФХ Интерфейсы модулей: SD-карта, UART, SPI, SDIO, I2C, ШИМ для светодиодов, ШИМ для моторов, I2S, ИК, Счетчик импульсов, GPIO, Емкостный сенсорный датчик, АЦП, ЦАП, TWAI® (соответствует протоколу ISO 11898-1, то есть спецификации CAN 2.0) Встроенный датчик: датчик Холла Интегрированный кварцевый генератор: Кварцевый генератор 40 МГц Встроенная вспышка SPI: 4 МБ Интегрированная PSRAM: 8 МБ Рабочее напряжение/Напряжение питания: 2,3 В ~ 3,6 В Рабочий ток: Средний: 80 мА Минимальный ток питания: 500 мА Рекомендуемая рабочая температура: –40 °C ~ 85 °C °C Список продуктов: 1X Плата разработки метка:да
