Количество : 1
Химическое вещество, вызывающее особую обеспокоенность : никто
пакет : TQFP
is_d : да
Напряжение питания : 3,3-5 В
заявка : ESP32-S3-N16R8
Тип : модуль
Имя бренда : Сделай сам прямо сейчас!
Происхождение : Материковый Китай
Состояние : новый
Характеристики:
1. ESP32-S3 поддерживает Wi-Fi 2,4 ГГц и Bluetooth 5 () с мощными вычислительными возможностями ИИ и механизмом безопасного шифрования

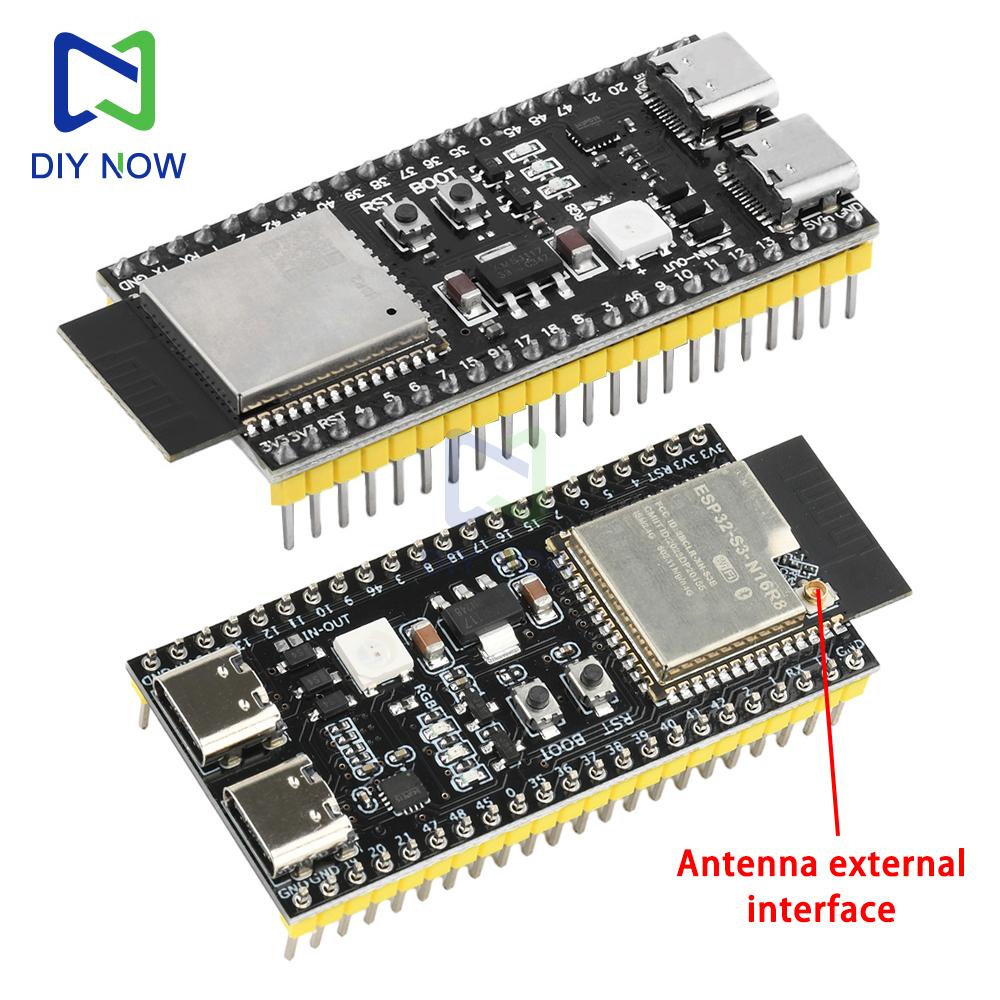

2.N16R8 (16 МБ внешней расширяемой вспышки/8 МБ PSRAM)/ИИ Интернет вещей/двойной порт USB Type-C/W2812 rgb/высокоскоростной USB-порт в последовательный порт
3. По этой ссылке можно выбрать продукты N8R2/R16R8. Эта серия обеспечивает обратную совместимость по очереди. Модульные программы с небольшими требованиями к хранилищу можно запускать напрямую на устройствах с более высокими характеристиками без модификации.
4. ESP32-S3 — это чип микроконтроллера, который интегрирует Wi-Fi 2,4 ГГц и BT 5 (), поддержка режима дальнего действия. ESP32-S3 оснащен двухъядерным процессором XtensaR32 bit LX7 с основной частотой до 240 МГц, со встроенной памятью SRAM объемом 512 КБ (TCM), 45 программируемых GPIO-пинов и разнообразные интерфейсы связи.
5. ESP32-S3 поддерживает флэш-память Octal SPI большей емкости и высокой скорости, а также внешнюю ОЗУ, и поддерживает настраиваемое пользователем кэширование данных и инструкций.
Параметр:
Относительно ситуации с хранением модуля ESP32-S3-1:
ESP32-S3-1-N8R2:
Встроенный sram: 512К
Встроенная ПЗУ: 384К
Внешняя PSRAM-память: 2M
Вспышка внешнего расширения: 8M
ESP32-S3-1-N16R8:
Встроенный sram: 512К
Встроенная ПЗУ: 384К
Внешняя PSRAM-память: 8M
Вспышка внешнего расширения: 16M
По этой ссылке можно выбрать продукты N8R2/R16R8. Эта серия обеспечивает обратную совместимость по очереди. Все программы модулей с небольшими характеристиками хранения могут быть напрямую запущены на модуле хранения с более высокими характеристиками без модификации.. Например, программы N4 могут работать на N8 и N16, а модульные программы с внешней ПЗУ 0 могут работать на модуле psram с внешним расширением 2 МБ и 8 МБ.
О ресурсах оборудования ESP32-S3
ESP32-S3 — это маломощный чип системного уровня для микроконтроллеров (SoC) который интегрирует беспроводную связь двойного режима 2,4 ГГц Wi-Fi и Bluetooth с низким энергопотреблением ( BT@LE ).
ESP32-S3 имеет полноценную подсистему Wi-Fi и подсистему Bluetooth с низким энергопотреблением, обеспечивающую лидирующие в отрасли показатели энергопотребления и радиочастотной производительности.. Поддерживает несколько режимов работы с низким энергопотреблением и может соответствовать требованиям к энергопотреблению различных сценариев применения. Чип ESP32-S3 предоставляет богатый набор периферийных интерфейсов и обладает различными уникальными аппаратными механизмами безопасности. Комплексный механизм безопасности позволяет микросхемам соответствовать строгим требованиям безопасности.
Описание функции параметра:
Вай-фай:
Поддерживает протокол IEEE 802.11 b/g/n
Поддерживает полосу пропускания 20 МГц и 40 МГц в частотном диапазоне 2,4 ГГц
Поддерживает режим 1T1R, скорость передачи данных
До 150 Мбит/с
Беспроводная мультимедиа (WMM)
Агрегирование кадров (TX/RX A-MPDU, TX/RXA-MSDu)
Немедленный блок ACK
Фрагментация и рекомбинация
(Фрагментация/фрагментация) - Автоматический мониторинг маяков (аппаратный TSF). 4 × Виртуальный Wi-Fi-интерфейс
В то же время он поддерживает режимы Station, SoftAP и Station+SoftAP Promiscuous для инфраструктуры BSS.
Обратите внимание, что при сканировании ESP32-S3 в режиме станции канал SoftAP будет меняться одновременно.
Разнесенные антенны 802.11 mc FTM · поддержка внешних усилителей мощности
Bluetooth
Низкое энергопотребление Bluetooth (БТ ЛЕ): BT5, Bluetooth mesh
Режим высокой мощности (20 дБм, общий усилитель мощности с Wi-Fi)
Поддерживает скорости 125 Кбит/с, 500 Кбит/с, 1 Мбит/с, 2 Мбит/с · Рекламные расширения
Несколько наборов объявлений
Алгоритм выбора канала № 2
Wi-Fi сосуществует с Bluetooth, используя одну и ту же антенну
Передовые периферийные интерфейсы и датчики
сорок пять × порт GPIO
Цифровой интерфейс:
-4 x SPI
-1 x ЖК-интерфейс (8-16 бит параллельный RGB, l8080, MOTO6800), поддержка взаимного преобразования между RGB565, YUV422, YUV420, YUV411
-1 × Интерфейс камеры DVP 8-16 бит
-3 × UART
-2 × 12C
-2xl2S
-1 × RMT (Передача/Прием)
-1 × Счетчик импульсов
-Светодиодный PWM-контроллер с до 8 каналами
-1 × USB OTG на полной скорости
-1 × USB-контроллер последовательного порта/JTAG
-2xMCPWM
-1 x SDIO хост-интерфейс с 2 слотами для карт
-Общий контроллер DMA (ГДМА) с 5 приемными каналами и 5 передающими каналами
-1 × Контроллер TWAIR, совместимый с IS011898-1 (Спецификация CAN 2.0)
Аналоговый интерфейс:
-2 × 12-битный АЦП последовательного приближения с до 20 каналами
-1 × датчик температуры
-14 × Емкостные GPIO
таймер:
-4 × 54-битный универсальный таймер
-1 × 52-битный системный таймер
-3 × Сторожевой таймер
Управление низким энергопотреблением
-Блок управления питанием, пять режимов энергопотребления
-Сверхмаломощный сопроцессор (УЛП):
-Ультрамаломощный RISC-V Сопроцессор
-Механизм безопасности сопроцессора ULP-FSM
-Безопасный старт
-Флэш-шифрование
-4096 разовых паролей, из которых до 1652 доступны пользователям
Аппаратный ускоритель шифрования:
-AES-128/256 (FIPS PUB197)
-Хэш (FIPS PUB 180-4)
-ЮАР
– Генератор случайных чисел (ГСЧ) - HMAC
-Цифровая подпись
Как скачать ESP32-S3:
Загрузка и запись файлов программы для ESP32-S3 (прошивка) можно загрузить через прямой USB-интерфейс ESP32 или через аппаратный USB-последовательный порт на плате. Короче говоря, оба порта USB TYPE-C на плате могут загружать программу.
В среде Windows вы можете использовать официальное программное обеспечение flash_ Download_ Tool_ Download xxx, обратите внимание, что эти два режима USB-порта называются USB-режим и UART-режим.
