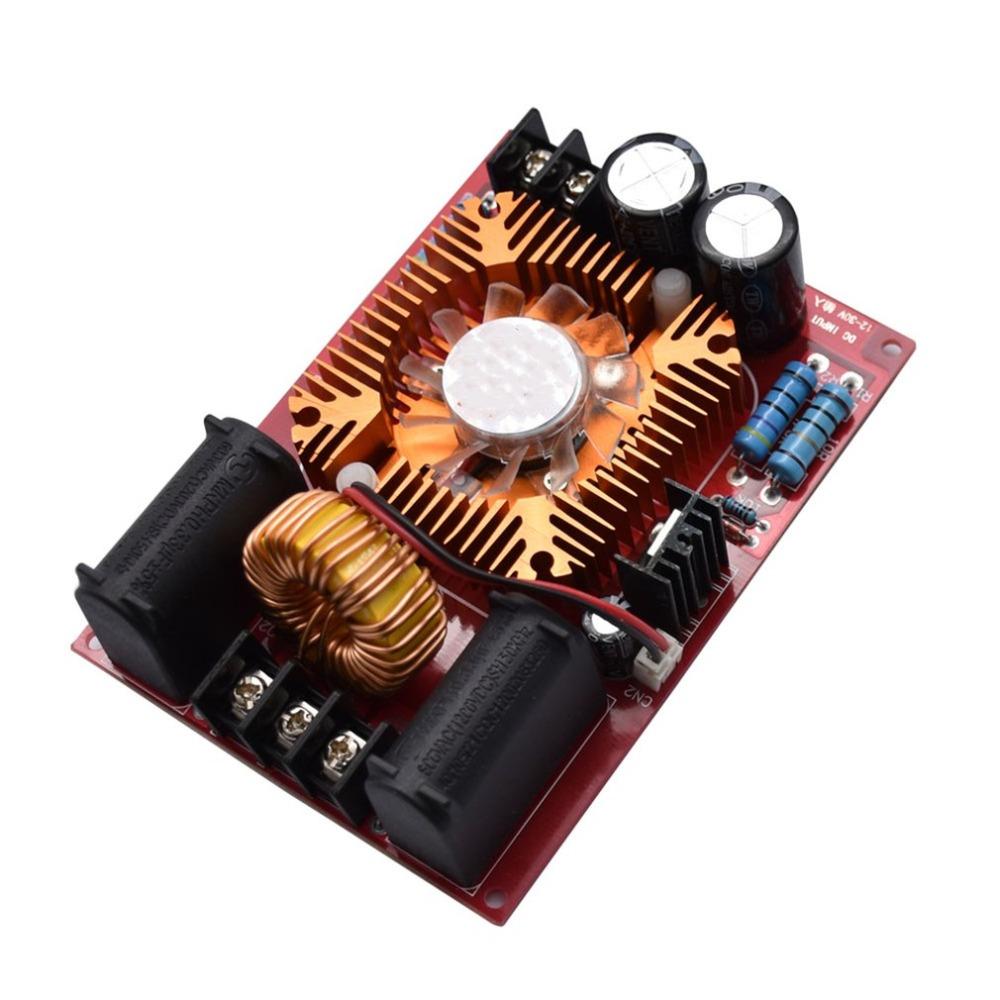

DC12-30V ZVS Плата драйвера Теслы Катушка зажигания Flyback Драйвер Высоковольтный трансформатор -15A Схема управления с переключением при нулевом напряжении

Количество : 1 Химическое вещество, вызывающее особую обеспокоенность : никто пакет : TQFP is_d : да Напряжение питания : DC 12В-30В заявка : Электрические игрушки Тип : модуль Имя бренда : Сделай сам прямо сейчас! Происхождение : Материковый Китай Состояние : новый Входное напряжение : DC 12В-30В Размер товара : 80мм х 110мм

Особенности продукта: 1. Изготовлено из двусторонней стеклотекстолитовой платы военного класса толщиной 1,6 мм 2.Использование заводских кастомных больших индуктивностей с согласованными параметрами и более стабильной производительностью. 3. Все резисторы изготовлены из пятиполосных прецизионных резисторов (Прецизионные резисторы с пятью кольцами имеют малую погрешность и работают более стабильно). 4. Добавьте припой на нижнюю часть печатной платы для высоких токов. 5.Широкий спектр использования

Премьера продукта Это переключение при нулевом напряжении (Переключение нулевого напряжения) Схема управления называется ‘ZVS-схемой’ отечественными энтузиастами. Благодаря высокой мощности, низкому тепловыделению, простоте и надежности, он широко используется энтузиастами для питания катушек Тесла с искровым разрядником. (СГТК), Лестница Иакова, генераторы Маркса и другие устройства. Используйте вход постоянного тока 12-24 В, для 12 В требуется ток источника питания не менее 4 А, для 24 В — не менее 8 А.. может питаться от импульсного блока питания, батареи, аккумуляторных сборок литиевых батарей, или вы можете использовать высоковольтный трансформатор для самостоятельной выпрямления и фильтрации, фильтрующая емкость не менее 10000 мкФ. О высоковольтном блоке: Общий черно-белый телевизор из высоковольтного комплекта можно использовать независимо от модели. Чем выше мощность, тем лучше. Высоковольтный блок ZVS уже допускает работу высоковольтного блока с перегрузкой, поэтому пробой является нормальным явлением, а не проблемой качества высоковольтного блока. Пожалуйста, старайтесь не работать на высокой мощности в течение длительного времени! (Высоковольтные пакеты являются расходными материалами, пожалуйста, используйте высококачественные высоковольтные пакеты высокой мощности) Первичная обмотка высоковольтного блока: первичная обмотка пожалуйста используйте провод сечением 1,5 мм² 5 витков + 5 витков (то есть, 10 кружков посередине крана), то же направление системы обмотки (провода, пожалуйста, предоставьте свои собственные или купите в хозяйственном магазине провода для домашнего обихода) О длине дуги разряда: входное напряжение 12 В / 5 А, расстояние дугового разряда высокого напряжения около 1-2 см. Чем выше входное напряжение и ток, тем выше выходная мощность, тем больше расстояние дугового разряда, максимальное входное 30 В / 10 А, максимальное до 5 см или более. Если дуга слишком короткая, пожалуйста, проверьте, достаточно ли входной мощности. О власти: Выходная мощность схемы зависит от вашей входной мощности, если блок питания выдает только 30 Вт, то даже если вы сделаете ZVS на 200 Вт и как угодно, выходная мощность не достигнет 100 Вт, 200 Вт, поэтому мощность входного блока питания должна быть достаточной, мощность = напряжение * ток!

Параметры продукта: Размер товара: 80мм * 110мм Входное напряжение: DC 12В-30В Требования к питанию: менее 12 В ≥ 5 А 15 В или более ≥ 15 А Рабочая частота: 30кГц-50кГц адаптивный Вторичные параметры: 5Т+5Т

напряжение: Входное напряжение и ток Выходное напряжение с высоковольтным блоком Максимальная мощность 12В/5А около 10000В 60Вт 24В/10А Прибл.. 20000В 200Вт

уведомление 1. После завершения монтажа внимательно сравните чертежи и несколько раз проверьте, чтобы убедиться, что все компоненты сварены правильно. 2. Пожалуйста, обратите внимание на положительный и отрицательный знаки источника питания на входной стороне платы драйвера, проверьте и подтвердите перед включением питания, чтобы предотвратить обратное прогорание плат. 3. Рекомендуется пробное напряжение для маломощных 12 В, чтобы предотвратить проблемы или подключение неправильной линии, ведущее к сгоранию платы. 4. Предельное входное напряжение платы драйвера составляет 30 В постоянного тока, ток 10 А. Не рекомендуется использовать предельные значения. Пожалуйста, избегайте превышения напряжения и тока при длительной работе.. Плата драйвера не подходит для индукционного нагрева, при использовании для индукционного нагрева рекомендуется, чтобы входное напряжение было ниже 15 В.. При использовании для индукционного нагрева или длительного использования с высокой мощностью необходимо добавить вентиляторное охлаждение. При плохом отводе тепла температура МОП-транзисторов, конденсаторов и других компонентов станет слишком высокой, что ускорит старение МОП-транзисторов и других деталей или даже приведет к их выгоранию и другим проблемам.

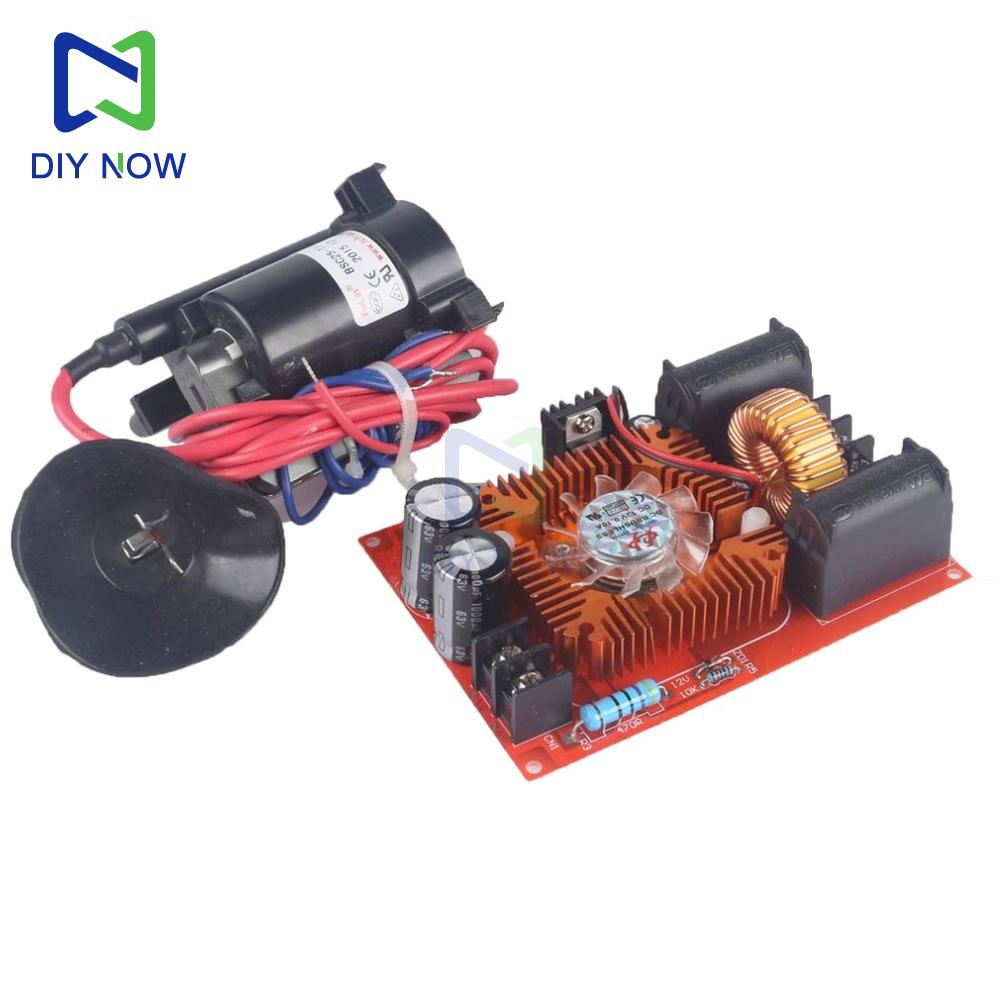

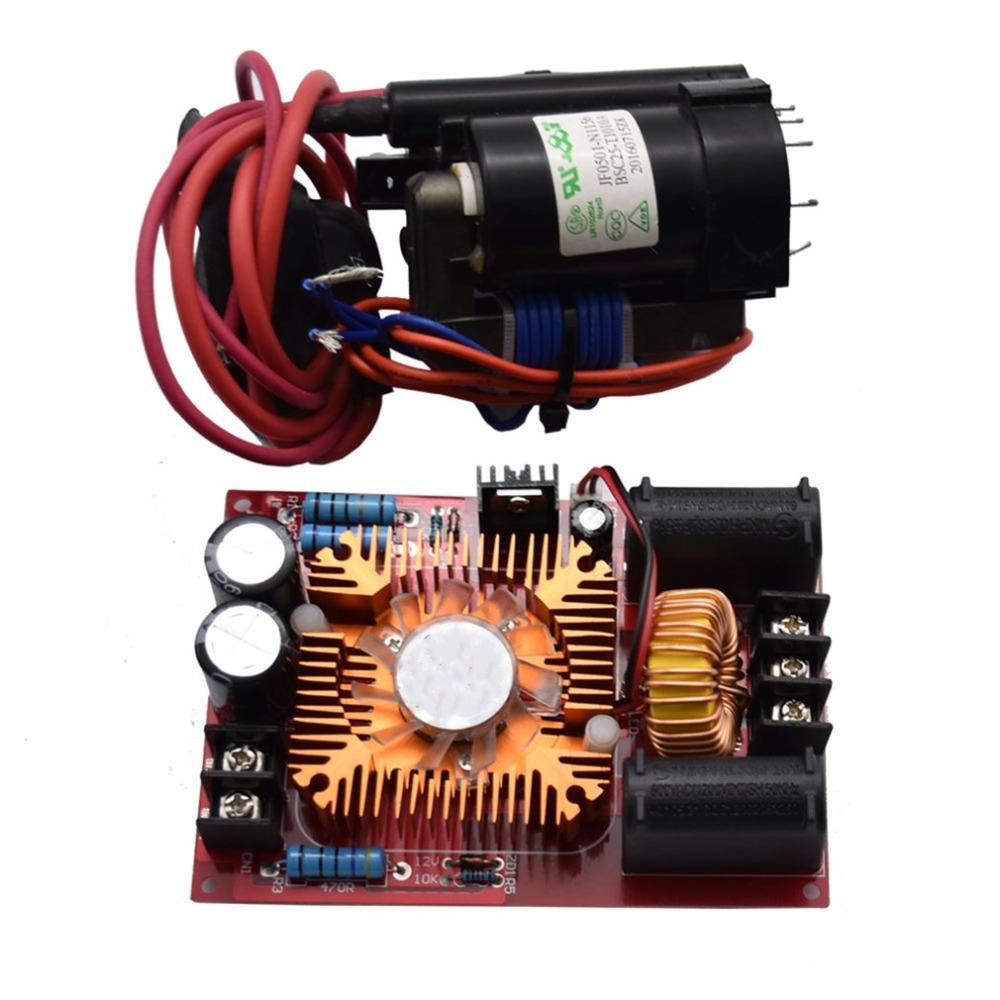

Список доставки: 1 х ZVS Tesla катушка flyback драйвер 1 x катушка зажигания метка:да

Мощность: 1000 Вт Мощность: 1000 Вт
