DC 5,5-26 В Оптический конвертер Одномодовый оптический трансиверный модуль Оптическое терминальное оборудование Специально для дронов FC RX/TX/AV/VCC/GND

Полуфабрикат : нет Запись данных : нет Химическое вещество, вызывающее особую обеспокоенность : никто Электронный : нет Материал : пластик Размер : Модуль связи Тип : Модуль связи Номер модели : Модуль связи Товары для дома : электрический Имя бренда : Айдипен Происхождение : Материковый Китай Выходное напряжение : Модуль связи Стиль : Модуль связи Сертификация : НИКТО

Характеристики: 1. Легкая конструкция, компактный размер и низкое энергопотребление (≤5Вт) снизить нагрузку на оборудование и повысить эффективность полета 2. Двухволновой волоконно-оптический связь (1310 нм и 1550 нм) обеспечивает высококачественную передачу сигнала 3. Несколько световых индикаторов обеспечивают мгновенный контроль состояния питания, оптоволоконных и видеоданных, облегчая техническое обслуживание. 4. Оптический интерфейс FC с высокой устойчивостью к помехам; Синхронная передача аналогового видео и TTL-сигналов обеспечивает безопасность и надежность 5. Широкий спектр применения, подходит для FPV-управления, связи по трубопроводам, связи для экстренного спасения и многого другого

характеристики продукта: наименование товара: TTL Оптический трансиверный модуль Источник питания: DC 5,5–26 В (Аккумулятор 2S–6S) Потребляемая мощность: ≤5Вт Интерфейс связи: MX-SH1.0mm-5P: Интерфейс CRSF / Видеопорт CVBS Оптоволоконный интерфейс: FC Расстояние связи: До 20 км / 40 км / 60 км Индикатор света: Индикатор питания, индикатор оптоволокна, индикатор видеосигнала, индикатор данных Габаритные размеры: 50 × 29 × 13 мм Соединительный кабель: 5-контактный SH1.0 односторонний, 15 см

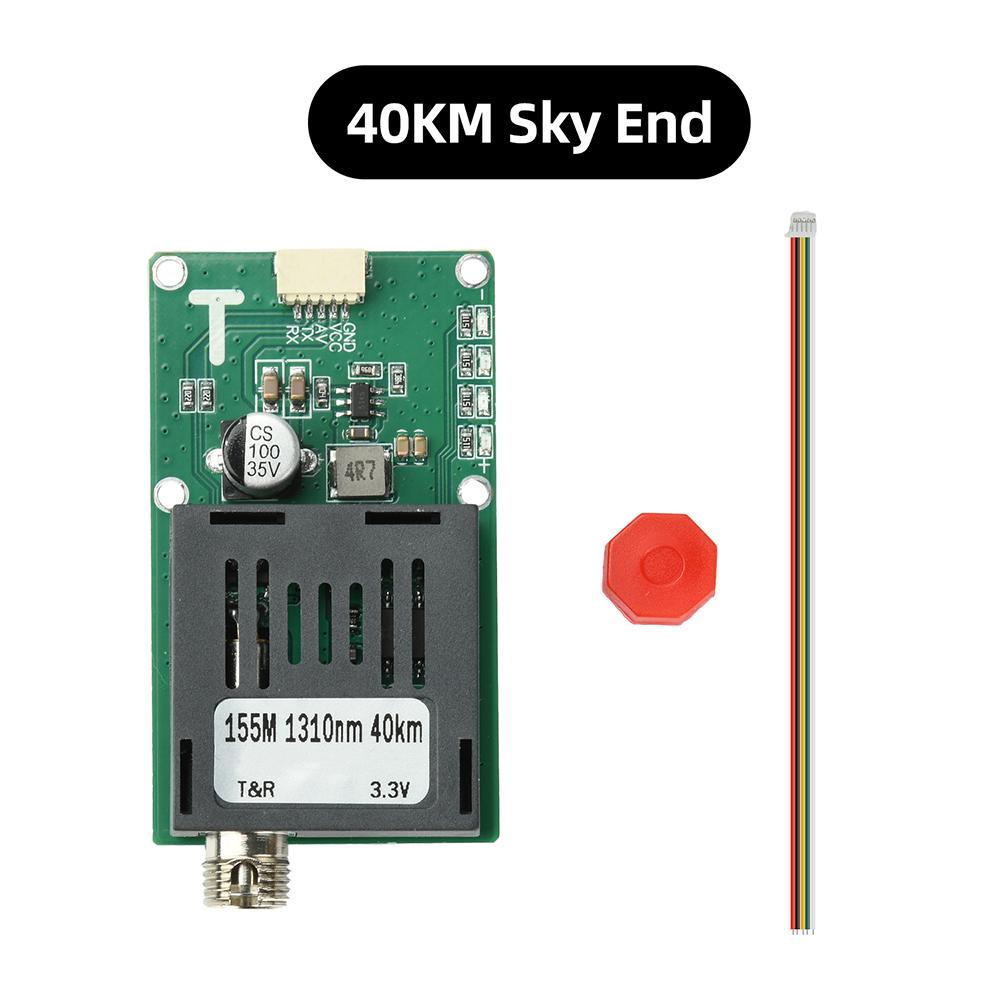

Воздушно-десантное подразделение: Длина волны оптоволокна для бортового блока составляет 1310 нм. Распиновка интерфейса: RX/TX/AV/VCC/GND. Подключите пин RX к пину CRSFTX полетного контроллера, пин TX к пину CRSFRX полетного контроллера, а пин AV к порту вывода AV-сигнала полетного контроллера. Наземное устройство: Оптическое волокно наземного конца работает на длине волны 1550 нм, со следующими назначениями выводов: RX/TX/AV/VCC/GND. Подключите вывод RX к выводу CRSFTX на приемнике пульта дистанционного управления, вывод TX к выводу CRSFRX на приемнике пульта дистанционного управления, а вывод AV к входу AV дисплея или VTX.

Описание: Это устройство предназначено для систем передачи сигналов дронов, поддерживая один канал аналогового видео и один канал сигналов уровня TTL.. Он отличается безопасностью, надежностью, стабильной производительностью, легкой конструкцией и отличным соотношением цены и качества. Сценарии применения: Пульт дистанционного управления FPV, связь по трубопроводу, связь для экстренного спасения и т. д.

Меры предосторожности: 1. Убедитесь, что напряжение питания не превышает 26 В.; иначе есть риск выгорания. 2. Убедитесь, что напряжение не падает ниже 5 В; иначе чипы на плате могут работать некорректно.

содержимое пакета: Модуль x1 Соединительный кабель x1 метка:да
