Химическое вещество, вызывающее особую обеспокоенность : никто
is_d : да
Мощность рассеивания : Н/Д
Напряжение питания : Н/Д
заявка : компьютер
Тип : модуль
Имя бренда : SZYTF
Происхождение : Материковый Китай
Состояние : новый
Рабочая Температура : Н/Д
1Вот некоторая английская документация для модуля Bluetooth-последовательной связи HC-04:
Вступление

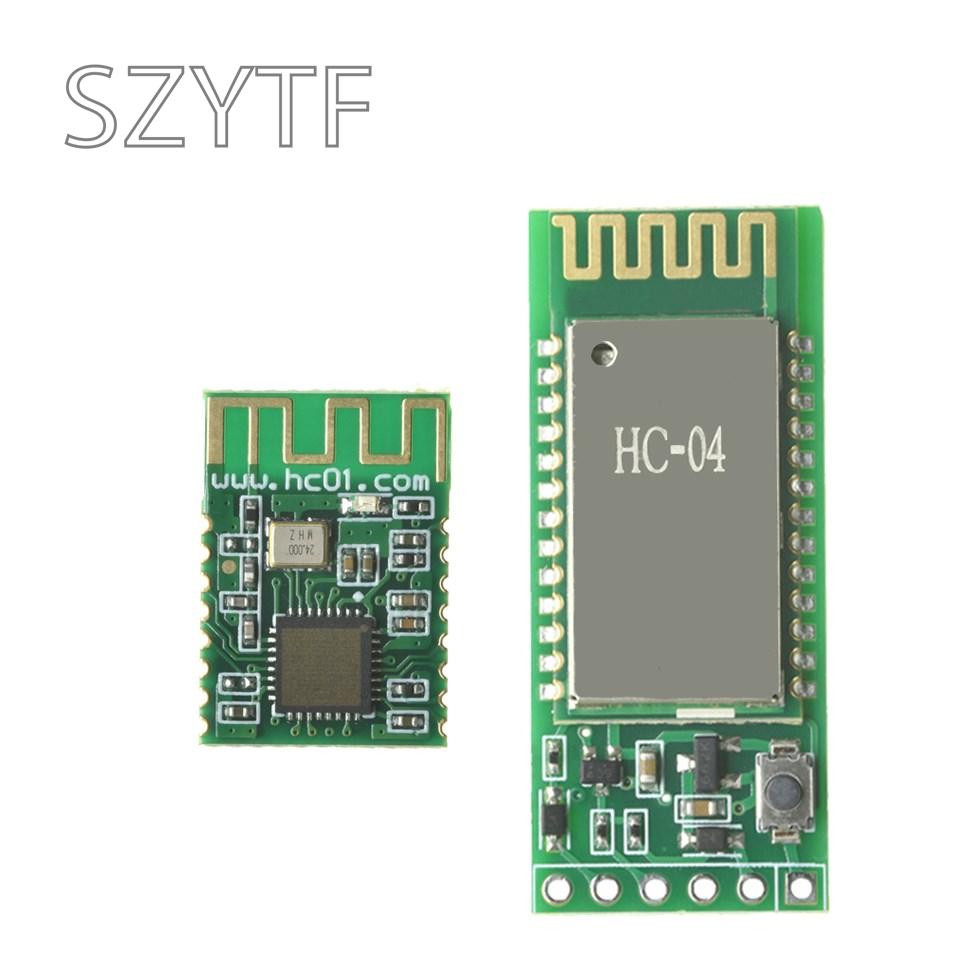

HC-04 — это модуль Bluetooth-последовательной связи, который можно использовать для соединения двух устройств через Bluetooth-соединение.. Это популярный выбор для проектов, требующих беспроводной связи, таких как дистанционное управление, домашняя автоматизация и сбор данных.
HC-04 обладает рядом функций, которые делают его универсальным и надежным модулем, в том числе:
Поддержка различных скоростей передачи данных, до 115200 бит/с
Поддержка шифрования и аутентификации
Низкое энергопотребление
Характеристики
Рабочее напряжение: 3.3В-5В
Рабочий ток: 20 мА
Мощность передачи: +5дБм
Чувствительность приема: -90дБм
Скорость: 9600 бит/с, 19200 бит/с, 38400 бит/с, 57600 бит/с, 115200 бит/с
Шифрование: 128-битный AES
Аутентификация: 128-битный общий секрет
Контакты
VCC: Вход блока питания
GND: Земля
TXD: Передать данные
RXD: Получение данных
EN: Включить
КЛЮЧ: Ключ
Проводка
HC-04 — это относительно простой модуль для подключения.. Единственные необходимые подключения — это питание, данные для передачи и данные для приема.. Выводы enable и key являются необязательными и используются для расширенных функций.
Чтобы подключить HC-04, просто соедините пин VCC с источником питания, пин GND с землей, а пин TXD с пином передачи данных другого устройства.. Вывод RXD подключен к выводу приема данных другого устройства.
AT-команды
HC-04 можно настроить с помощью AT-команд. Команды AT — это набор стандартных команд, которые можно использовать для управления поведением модуля.
Чтобы войти в режим AT-команд, удерживайте пин KEY при включении модуля.. Светодиод будет мигать, указывая на то, что модуль находится в режиме AT-команд.
Когда модуль находится в режиме AT-команд, вы можете отправлять AT-команды с помощью программы серийного терминала.. Ниже приведен список некоторых наиболее распространенных AT-команд:
AT: Возвращает номер версии модуля
AT+NAME: Устанавливает имя модуля
AT+PSWD: Устанавливает пароль для модуля
AT+BAUD: Устанавливает скорость передачи данных модуля
AT+CMODE: Устанавливает режим связи модуля
AT+ROLE: Устанавливает роль модуля
AT+PAIR: Сопряжение модуля с другим устройством
AT+CONNECT: Подключиться к другому устройству
AT+DISCONNECT: Отключиться от другого устройства
