1. Премьера продукта:

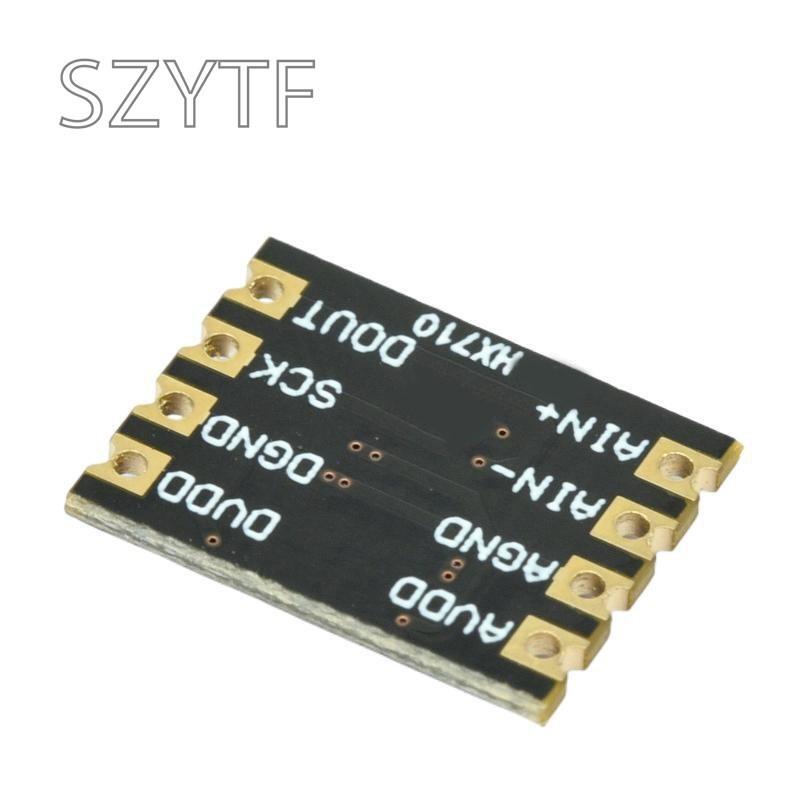

Модуль 24-битного АЦП HK710 основан на чипе HK710, имеет встроенную схему фильтрации периферии, резистор, конденсатор и весь интерфейсный печатный модуль. Он оснащен двойным рядом позолоченных штыревых разъемов с шагом 2,54 мм и отверстиями для штамповки, что облегчает пайку и расширение. Модуль также можно напрямую прикрепить к продуктам пользователя. Модуль использует двухпроводную связь и поддерживает широкий диапазон рабочих напряжений.. Используйте плетеный набивной материал.
2. Основной параметр:
Рабочее напряжение :2.6~5.5в
Низкошумящий усилитель на кристалле с коэффициентом усиления 128
Встроенный генератор тактовых импульсов не требует внешних компонентов.
Включите цепь автоматического сброса
Простое цифровое управление и последовательная связь
Выберите выходные частоты данных 10 Гц и 40 Гц
Типичный рабочий ток :1,2 мА, ток в выключенном состоянии :<1уА
уведомление:Прямое измерение температуры в пленке и цифровой выход «HXT10A», разница напряжений «DVDD-AVDD» (H87T10B)
3. Описание положения стопы:
DVD-диски: Входная мощность (2,6 В ~ 5,5 В)
DGND: силовое заземление
СКЛ: часы связи
ДАУТ: данные о коммуникации
AIN+ : положительный вывод канала дискретизации АЦП
АЙН- : отрицательный вывод канала дискретизации АЦП
АГНД: аналоговая земля
АВДД: аналоговая выходная мощность
4. Область применения:
Портативный инструмент
Мониторинг напряжения и тока аккумулятора
Система измерения температуры
Бытовая электроника
Автоматизация производства и управление технологическими процессами
5. Введение функции:
Этот модуль осуществляет передачу данных через двухпроводной интерфейс. Линия связи состоит из SCK и DOUT, используется для чтения данных, выбора скорости выходных данных и входного сигнала.. Если вывод данных не находится на высоком уровне, это означает, что АЦП не готов выдать данные.. В этом случае входной сигнал SCK последовательных часов должен быть низкого уровня. После того, как DOUT переходит с высокого уровня на низкий, sCK должен получить 25-27 различных тактовых импульсов. Восходящий фронт первого тактового импульса прочитает старший бит (KSB) 4-битных данных до завершения 24-го тактового импульса, и 24-битные выходные данные формируются от старшего бита к младшему биту. С 25-го по 27-й тактовые импульсы используются для выбора скорости выходных данных и входного сигнала для следующего АЦП.
HX710 — это 24-битный АЦП, разработанный для высокоточных электронных весов. По сравнению с другими микросхемами того же типа, данная микросхема имеет преимущества высокой степени интеграции, быстрого отклика и высокой помехоустойчивости.. Стоимость всей машины снижена, а производительность и надежность всей машины улучшены. Коэффициент усиления входного малошумящего усилителя составляет 128. Когда опорное напряжение VFEF равно 5, амплитуда соответствующего полного дифференциального входного сигнала составляет ±20 мВ.. Встроенный генератор тактовых импульсов не требует никаких внешних устройств. Цифровой датчик температуры в чипе HX710A может напрямую считывать температуру в чипе, то есть в системе.. HX710B можно использовать для определения напряжения батареи, обнаруживая разницу напряжений < DVDd-AVDD).
Все управляющие сигналы подаются на выводы, и нет необходимости программировать регистры внутри микросхемы.. Микроконтроллеру требуется всего 2 порта ввода-вывода для реализации всего управления АЦП, включая управление отключением питания.. Функция автоматического сброса упрощает процесс инициализации при запуске.
Драйвер ссылки (С)
sbit DOUT = P1^o; sbit SCK - P1^1;
unsigned long СчетчикЧтений(недействительным){
беззнаковое длинное Число;
беззнаковый символ i;
ВЫХОД =1; // Не-51 МКУ, пропустить sCK-0;
счет=O; в то время как(ДАУТ ); для (i=O; i<24; i+t)
SCK=1;
count=Count<<1;
SCK =O;
если(АДДО) Counti+;
SCK-1;
Count=Count-Ox800000; // Обработка данных XOR SCK =0;
вернуть(Считать);
6. Принципиальная схема:
