Химическое вещество, вызывающее серьезную обеспокоенность : никакой
Тип : Модуль
Имя бренда : SZYTF
Источник : Материковый Китай
Состояние : новый

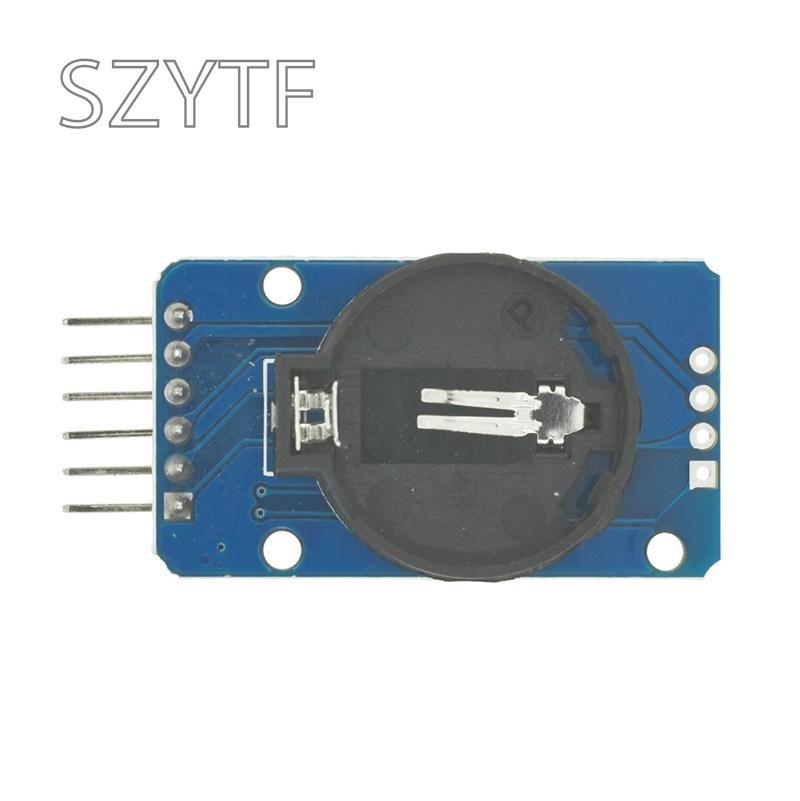

Модуль точного времени
DS3231Низкостоимостный, высокоточныйI2CЧасы реального времени(Часы реального времени)TCXO с интегрированным(TCXO)И кристаллы. Устройство имеет вход для аккумулятора и поддерживает точный ход часов при отключении основного источника питания. . Встроенный кварцевый резонатор улучшил долговременную точность устройства и сократил количество компонентов на производственной линии.DS3231Предлагается в коммерческом и промышленном диапазонах температур,16-контактный300milSOP-корпус.
RTCSave секунды, минуты, часы, день, дату, месяц и год. Меньше 31 дня в месяце, дата конца месяца автоматически корректируется, включая корректировки на високосный год. Формат часового механизма может быть 24-часовым или ремешком/ AM / PMИнструкции12-часовой формат. Он предоставляет два будильника с календарем, которые можно настроить, и выход квадратной волны, который можно настроить. . Адрес и данныеДвунаправленная последовательная шина передачи данных I2C.
Схема компаратора и прецизионного источника опорного напряжения с температурной компенсацией контролирует состояние VCC, обнаруживает сбои питания, выдает выходной сигнал сброса и автоматически переключается на резервное питание при необходимости. . Кроме того, / выводы RSTMonitoring можно использовать в качестве входов ручного сброса микропроцессора.
Помимо высокоточного отсчета времени вне помещения, DS3231 также имеет некоторые другие функции. Эти функции расширяют возможности и опции системного хоста.. Устройство оснащено чрезвычайно точным цифровым датчиком температуры , доступ к которому осуществляется через интерфейс I2C *(В то же время). Точность датчика температуры составляет ± 3 °C. Схема управления может быть реализована на кристалле для автоматического обнаружения и управления основным и резервным питанием.(Та батарея низкого напряжения)Переключение между источником питания . В случае отказа основного питания устройство может продолжать обеспечивать точное время и температуру, производительность не страдает. . Когда основное питание снова включается или значение напряжения возвращается в допустимый диапазон, функция сброса на кристалле может быть использована для перезапуска микропроцессора системы.
Параметры модуля:
1. размер: 38мм (длинный) * 22 мм (широкий) * 14 мм (Высоко)
2.вес:8г
3 . Рабочее напряжение: 3.3--5.5В
4. Микросхема часов:Прецизионный часовой чип DS3231
5. Точность часов: 0-40 °В пределах диапазона,Точность2ppm,С ошибкой около1минуты
6 . Ремень2Будильник
7. Программируемый выход квадратных волн
8. Часы реального времени, генерирующие секунды, минуты, часы, день, дату, месяц и год, и обеспечивающие действительность до 2100 года. Компенсация високосного года.
9. Поставляется чип внутреннего датчика температуры, Точность± 3 °
10. Чип памяти: AT24C32 (Емкость хранения32К)
11. Интерфейс IIC, Максимальная скорость передачи 400 кГц (Рабочее напряжение5ВВремя)
12. Каскадируемое другое IIC-оборудование, Адрес 24C32 можно изменить замыканием A0 / A1 / A2, Адрес по умолчанию 0x57
13. С перезаряжаемой батареей LIR2032. Обеспечивает работу системы после сбоя питания. Любые натуральные часы идут нормально.
14. Упаковка:Индивидуальная антистатическая упаковка
Инструкции по подключению(С корпусом для Arduino Uno R3) :
SCL → A5
SDA → A4
VCC → 5В
GND → GND
Пакет:
Микросхема часов реального времени I2C DS1307 (Часы реального времени)
24C32 32КБ I2C EEPROM память
Решение проблемы: DS1307 с резервной батареей не читается и не записывается.
Полностью заряженный, он может обеспечить работу таймера DS1307 1.
Компактный дизайн, 27 мм * 28 мм * 8,4 мм
Ведет к выводу тактирования DS1307, для подачи тактового сигнала на микроконтроллер.
Может быть подключен последовательно к другим устройствам I2C.
ОПИСАНИЕ
DS1302 — это микросхема часов с подзарядкой от DALLAS, содержащая часы реального времени / календарь и 31 байт статической памяти для связи с микроконтроллером через простой последовательный интерфейс. Схема часов реального времени / календаря обеспечивает секунды, минуты, часы, дни, недели, месяцы, годы
информация, количество дней в месяце и количество дней в високосном году могут быть отрегулированы автоматически. Работа часов может определяться по индикации AM / PM в 24-часовом или 12-часовом формате.(1) Сброс RST (2)1 / O линии данных (3) SCLK последовательные часы.(1) Сброс RST(2)линии ввода/вывода данных (3)SCLK серийный clock. Тактовый сигнал / Чтение / запись данных в ОЗУ в байтах или группах символов до 31 байта. Потребление энергии DS1302 очень низкое для поддержания данных и информации о времени, когда мощность менее 1 мВт.
ОСОБЕННОСТИ
Широкий рабочий диапазон напряжения 2,0 В
Рабочий ток 2,0 В, менее 300 нА
Чтение / запись данных часов или ОЗУ, существует два метода передачи: однобайтовая передача и многобайтовая передача в режиме группы символов
3-проводной интерфейс, совместимый с TTL Vcc = 5 В
Опциональный промышленный температурный диапазон -40 +85
Печатная плата для однопанельного, размер: 44 мм * 23 мм * 1,6 мм С 4 монтажными отверстиями, диаметр 3,1 мм
С 4 монтажными отверстиями, диаметр 3,1 мм
Резервная батарея для оригинальной небесной сферы CR2032, напряжение 3 В, емкость 260 мАч, неперезаряжаемая батарея. Теоретическое время хранения данных более 10 лет!
Кристалл 32.768КГц, кристалл импортный из Японии, соответствующая емкость 6пФ, размер 2 * 6 мм
DS1302 8-контактный вставляемый большой чип, чип находится под блоком IC, легко заменить и вставить чип
Рабочее напряжение модуля совместимо с 3,3 В / 5 В, и возможно подключение к одночиповым системам 5 В и 3,3 В.
Рабочая Температура: 0 °--- 70 °
Этот модуль предназначен для модуля RTC Raspberry PI. Модуль использует режим связи I2C, Raspberry PI. Встроенный чип часов DS1307 и батарейка-таблетка гарантируют, что Raspberry PI 1220 по-прежнему сможет запоминать время.. Зарезервированный последовательный порт, удобная отладка по TTL в сети. Маленький размер, большая мощность
1. Материнская плата чип Maxim DS1307;
Кнопочная батарейка CR1220, источник питания;
Вы можете напрямую использовать скрипты оболочки для работы;
Ответственный за отладку по последовательному порту Raspberry PI;
Программируемый выход квадратных волн.
2. Интерфейс продукта:
Разъем 2x13 для Raspberry PI B;
Raspberry PI A + / B + / 2 поколения 2x20 пиновый разъем;
Поддержка Raspberry PI B/A + / B + / 2;
2 * 5p шаг 2,54 мм интерфейс.
3: Параметры:
Рабочее напряжение 5 В;
Диапазон температур от 0°C до + 40°C точность часов ±2ppm;
Часы реального времени предоставляют информацию о секундах, минутах, часах, днях, днях, месяцах и годах, а также обеспечивают компенсацию високосных годов, действительную до 2100 года.;
Два календаря-будильника;
Рабочая Температура :-10℃~ + 85℃.
4: Типичные области применения:
Система удаленной обработки информации
Обзор:
1. Высокоточный модуль часов DS3231 для Raspberry Pi
2. модуль также можно использовать для материнской платы Arduino
3. Сам модуль может быть адаптирован к системе 3,3 В и 5 В.,
нет преобразования уровня, это супер удобно!
Характеристики:
1. в температурном диапазоне от 40° до + 85°, точность синхронизации в
плюс-минус 5 ppm (+/- 0,432 СЕК/день)
2. Для обеспечения непрерывного питания от батареи для резервного копирования времени
3. Низкое энергопотребление
4. Устройство, совместимое с корпусом и функциями DS3231
5. Завершите функцию часов-календаря, включая секунды, минуты,
6. Два календаря-часы
7. Выход 1 Гц и 32,768 кГц
8. Сбросить кнопку выхода и входа в дрожание
9. Высокая скорость (400 кГц) последовательная шина I2C
10.+ 2,3 В до + 5,5 В напряжения питания
11. Точность цифрового датчика температуры плюс-минус 3°
12.- Диапазон температур от -40° до +85°
1, микросхема часов PCF8563
PCF8563 — это многофункциональный чип часов/календаря с интерфейсом шины I2C промышленного назначения, выпущенный компанией PHILIPS, с очень низким энергопотреблением. PCF8563 обладает разнообразными функциями: функция будильника, функция таймера, функция вывода времени и функция вывода прерывания, позволяющими выполнять различные сложные временные задачи, и даже предоставляет для микроконтроллера функцию сторожевого таймера. Это экономичный часовой чип, который широко используется в области электрических счетчиков, счетчиков воды, газовых счетчиков, телефонов, факсимильных аппаратов, портативных приборов и приборов с батарейным питанием.
Основной показатель производительности PCF8563:
Вы можете использовать резервную батарею
Широкий диапазон напряжения 1,0–5,5 В.
Это сверхнизкое энергопотребление: типичное значение составляет 0,25 мкА
Это через последовательный ввод/вывод шины I2C
Эта программируемая частота выходного сигнала часов: 32,768 кГц, 1024 Гц, 32 Гц, 1 Гц.
* функция четырех будильников и таймера
Он включает схему сброса, конденсатор генератора и схему обнаружения сбоя питания.
Открытый сток, выход прерывания.
Скорость чтения и записи 400 кГц
2, описание интерфейса модуля
Левый интерфейс крепления аккумулятора
Обратите внимание на направление установки, согласно направлению установки на изображении
Правый выход прерывания INT (обычно не используется)
Выход COT-часов (обычно не используется)
SCL IIC интерфейс часов порт ввода-вывода микроконтроллера
Цифровой интерфейс SDA IIC порт ввода-вывода микроконтроллера
Модуль GND внеземного заземления
Интерфейс питания VCC 3,3 В-5 В
Характеристики:Отлично работает с Arduino, используя нашу библиотеку RTC, или с Raspberry Pi (или аналогичный одноплатный линукс-компьютер)PCF8523 прост и недорог, но не является устройством высокой точности.. Он может отставать или спешить до 2 секунд в день. Для высокоточного варианта с температурной компенсацией, пожалуйста, ознакомьтесь с DS3231 - точными часами реального времени. . Если вам нужен DS1307 по соображениям совместимости, ознакомьтесь с нашей платой расширения DS1307 RTC. Этот продукт поставляется без батарейки-таблетки CR1220. Мы рекомендуем приобрести батарейку-таблетку для использования с этим продуктом. Печатная плата и разъемы включены. Вставляется в любую макетную плату, или вы можете использовать провода. Описание:Это отличные часы реального времени с резервным питанием от батареи (Часы реального времени) который позволяет вашему проекту на микроконтроллере отслеживать время, даже если он будет перепрограммирован или если пропадет питание. Идеально подходит для сбора данных, создания часов, установки временных меток, таймеров и будильников и т. д.. Оснащен RTC PCF8523 - может работать от источника питания и логики 3,3 В или 5 В!Технические характеристики:Два крепежных отверстия
этикетка:да
