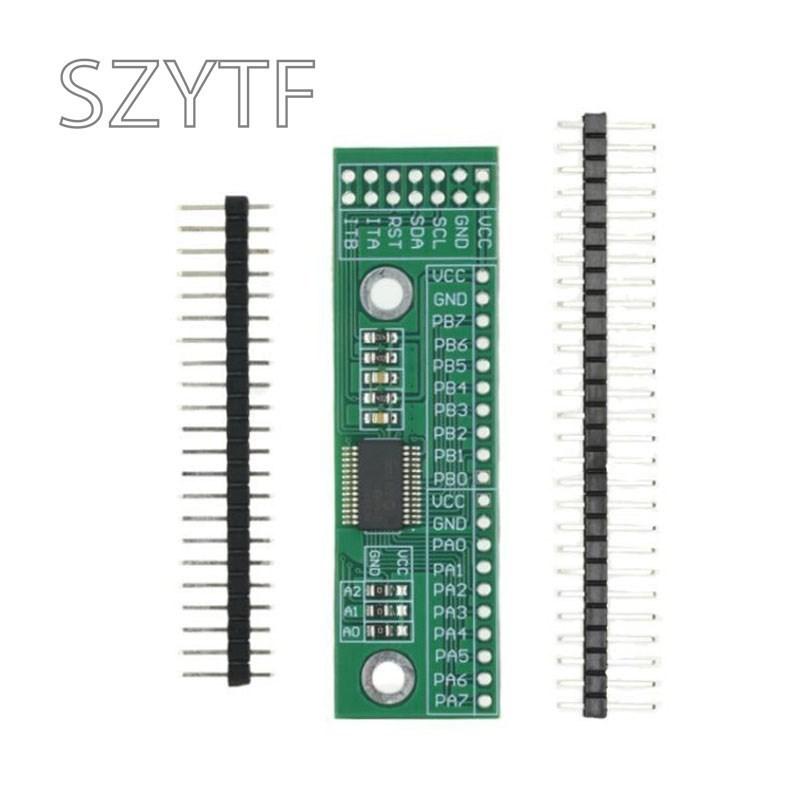

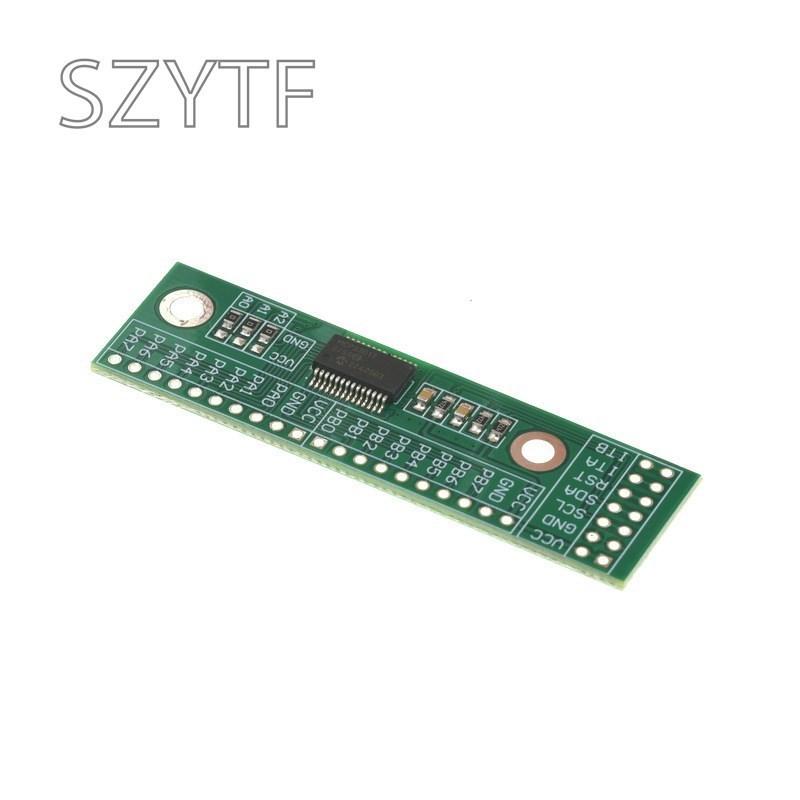

MCP23017 16-битная плата расширения входов/выходов Модуль Конвертер интерфейса IIC I2C в GIPO 25мА1 для Arduino

Химическое вещество, вызывающее особую обеспокоенность : никто is_d : да Мощность рассеивания : н/д Напряжение питания : н/д заявка : компьютер Тип : модуль Имя бренда : SZYTF Происхождение : Материковый Китай Состояние : новый Рабочая Температура : н/д

1. Описание: Этот модуль является 16-канальным модулем расширения ввода-вывода для интерфейса I2C и содержит чип MCP23017.. Функция чипа выполнена. Каждый ввод/вывод может быть произвольно сконфигурирован как вход или выход, может быть установлен подтягивающий резистор, и для вводов/выводов, сконфигурированных как входы, может быть включена функция прерывания.. Интерфейс ввода-вывода обладает высокой нагрузочной способностью, и ток может достигать 25 мА. MCP23017 — это высокоскоростной IIC-интерфейс. Он поддерживает частоту IIC 100 кГц, 400 кГц и 1,7 МГц.. Микросхема имеет 3 адресных вывода, которые можно настроить для 8 различных адресов.. Таким образом, 8 модулей можно подключить через два IIC-интерфейса для достижения до 128 расширений ввода-вывода. Этот модуль гибок в настройке и обладает высокой мощностью привода.. Существует много параллельных соединений.

2. Параметры: Нет. Параметр Стоимость 1 Рабочее напряжение 3,0 В-5,5 В 2 Чип привода МКП23017 3 Количество В/В 16 (вход, выход, прерывание) 4 Блок питания привода 25мА1 5 частота 12C 100 кГц, 400 кГц, 1..7 МГц 6 рабочая температура -40 Цельсия -125 Цельсия 7 Уровень чипа Промышленный класс 8 Параллельно несколько До 8 9 Водитель 51 и Arduino 10 Размер модуля 65мм*19мм

3. Описание булавки: Нет. Штырь функция Примечание 1 VCC Вход источника питания 3,0 В-5,5 В 2 GND Питание отрицательного электрода 0В 3 СКЛ 12C линия часов SCL: подключение к выводу ввода-вывода однокристальной микросхемы или интерфейсу I2C микроконтроллера 4 SDA Кабель данных 12C SDA: подключение к выводу ввода-вывода однокристального микроконтроллера или интерфейсу I2C микроконтроллера 5 RST Снижение сколов Низкий уровень эффективный, подключение к выводу ввода-вывода МК или не подключен 6 ИТА Выход прерывания порта GPIOA Подключите вывод ввода-вывода МК, без подключения во время прерывания 7 ИТБ Выход прерывания порта GPIOB Подключите вывод ввода-вывода МК, без подключения во время прерывания метка:да
