Химическое вещество, вызывающее особую обеспокоенность : никто
is_d : да
Мощность рассеивания : Н/Д
Напряжение питания : Н/Д
заявка : компьютер
Тип : модуль
Имя бренда : SZYTF
Происхождение : Материковый Китай
Состояние : новый
Рабочая Температура : Н/Д
Графические детали

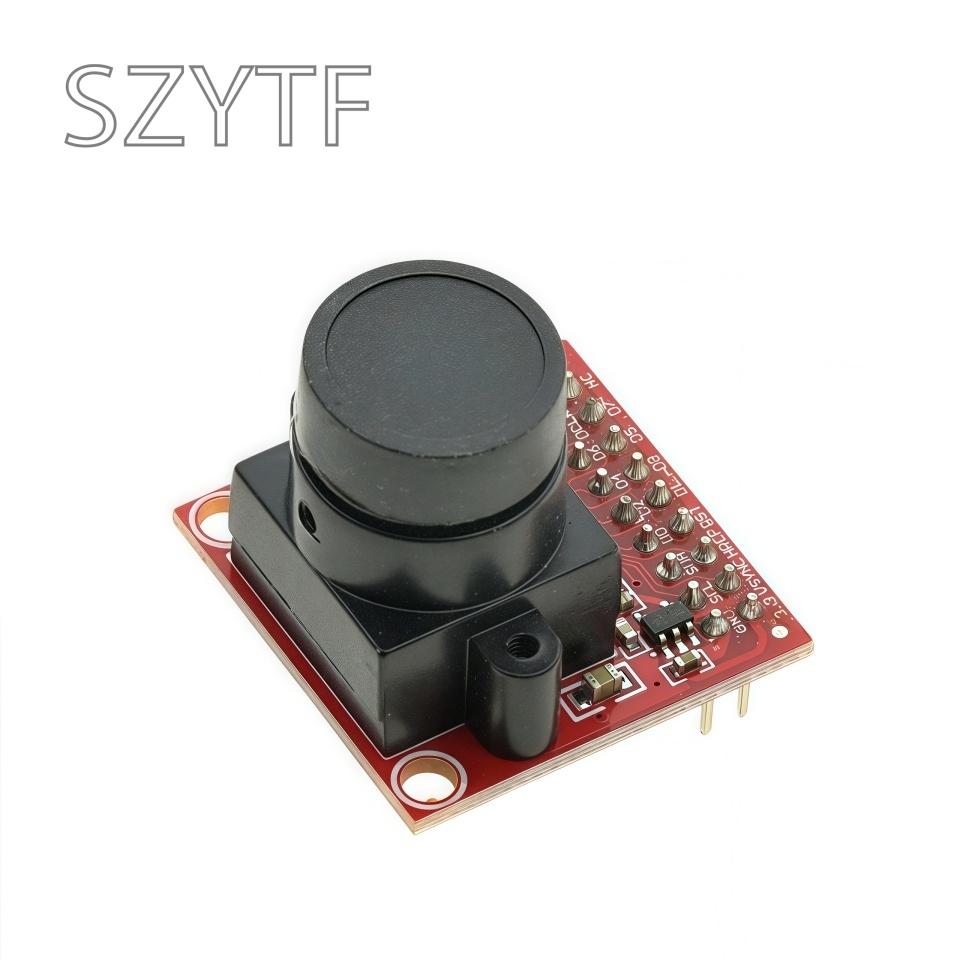

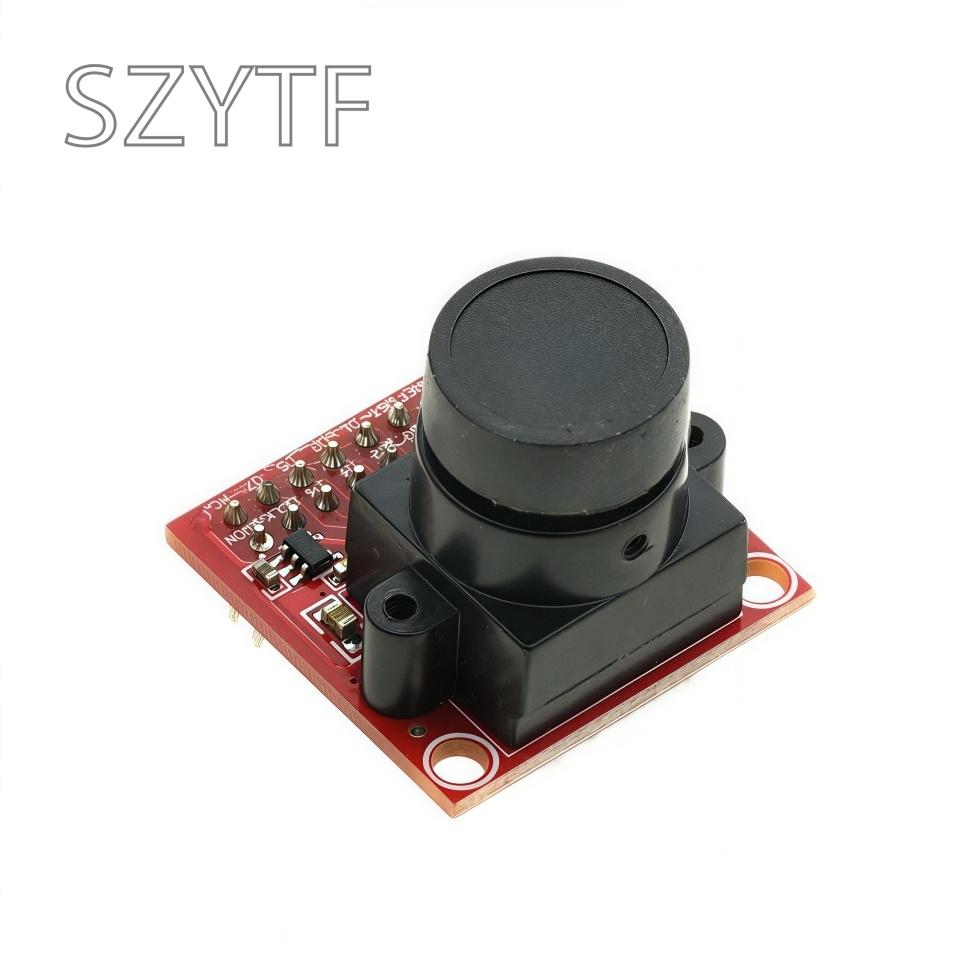

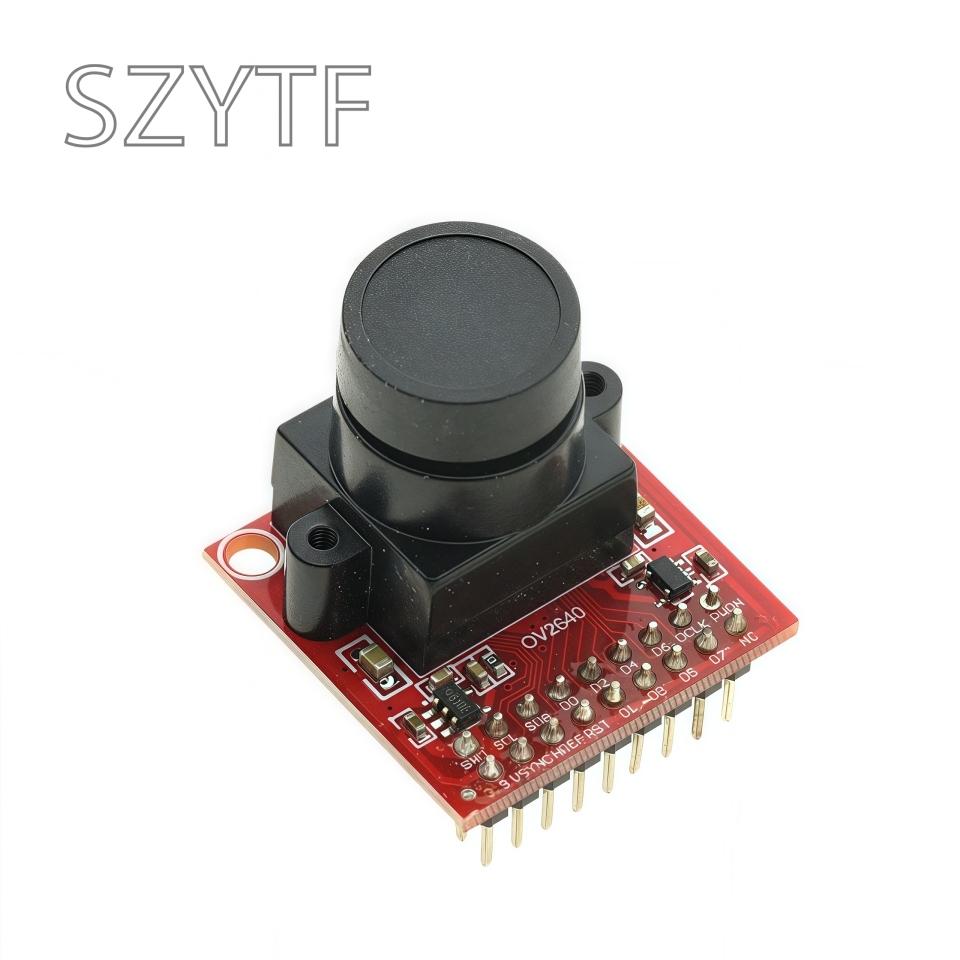

Новый исходный код драйвера STM32F4 для модуля камеры OV2640 с разрешением 2 мегапикселя поддерживает вывод в формате JPEG. Стандартное фокусное расстояние объектива камеры составляет 3,6 мм, другие мегапиксельные объективы могут быть установлены опционально.
Введение в модуль
Модуль камеры OV2640 изготовлен с использованием 1/4-дюймового мегапиксельного HD CMOS-сенсора OV2640. Он отличается высокой чувствительностью, высокой гибкостью и поддержкой вывода JPEG и т. д.. Он также поддерживает многочисленные настройки параметров, такие как экспозиция, баланс белого, хроматичность, насыщенность и контрастность, и поддерживает вывод в формате JPEG/RGB565, что может удовлетворить потребности различных случаев.
Производительность параметров модуля:
1. размер датчика: 1/4 дюйма.
2. Пиксели: 1600*1200 (200W).
3. Формат вывода: RGB565/JPEG/YUV/YCbCr и т.д.
4. Интерфейс управления: СКЦБ.
5. Рабочее напряжение: 3,3 В
6. Размер модуля: 27ммX27мм
Датчик изображения OV2640 имеет разрешение 2 мегапикселя (1632x1232 пикселей), компактен по размеру и работает при низком напряжении, предлагая все функции одночиповой UXGA-камеры и процессора изображений. Управляемый шиной SCCB, он может выводить 10-битные данные выборки различных разрешений различными способами, такими как полные кадры, субдискретизация и оконная выборка.. Изображение этого продукта в разрешении UXGA достигает 15 кадров в секунду. Пользователи могут полностью контролировать качество изображения, формат данных и режим передачи. Все функциональные процессы обработки изображений, включая гамма-кривую, баланс белого, насыщенность, хроматичность и т. д., могут быть запрограммированы через интерфейс SCCB.. Технология датчиков, применяемая в датчиках изображения OmmiVision, улучшает качество изображения за счет снижения или устранения оптических или электронных дефектов, таких как шум с фиксированным шаблоном, шлейфы и плавающие точки, тем самым получая четкие и стабильные цветные изображения.
Этот продукт использует сенсор OV2640 в качестве основного компонента, интегрирует активный кварцевый генератор и LDO, имеет простой интерфейс и очень удобен в использовании.
Особенности модуля:
●Высокая чувствительность и низкое напряжение делают его подходящим для встраиваемых приложений
● Стандартный интерфейс SCCB, совместимый с интерфейсом I2C
● Форматы вывода: RawRGB,RGB(ГРБ4:2:2, RGB565/555/444),ЮВ(4:2:2), и YCbCr(4:2:2)
●Поддержка UXGA, SXGA, VGA, QVGA, QQVGA, CIF, QCIF и до 40-кратного увеличения различных размеров
●Поддерживает автоматический контроль экспозиции, автоматическую регулировку усиления, автоматический баланс белого, автоматическое устранение световых полос и автоматическую калибровку черного уровня. Контроль качества изображения включает насыщенность цвета и цвет
●Настройки, такие как фаза, гамма, резкость, ANTI_BLOOM и т. д.
● Поддерживает масштабирование изображений, панорамирование и настройки окна
● Поддерживает сжатие изображений, позволяя выводить данные изображений в формате JPEG
● Оснащен встроенным микропроцессором
● Встроенный активный кварцевый генератор 12 МГц, внешний источник тактового сигнала не требуется
●Интегрированный с LDO, может нормально работать только от источника питания 3,3 В
