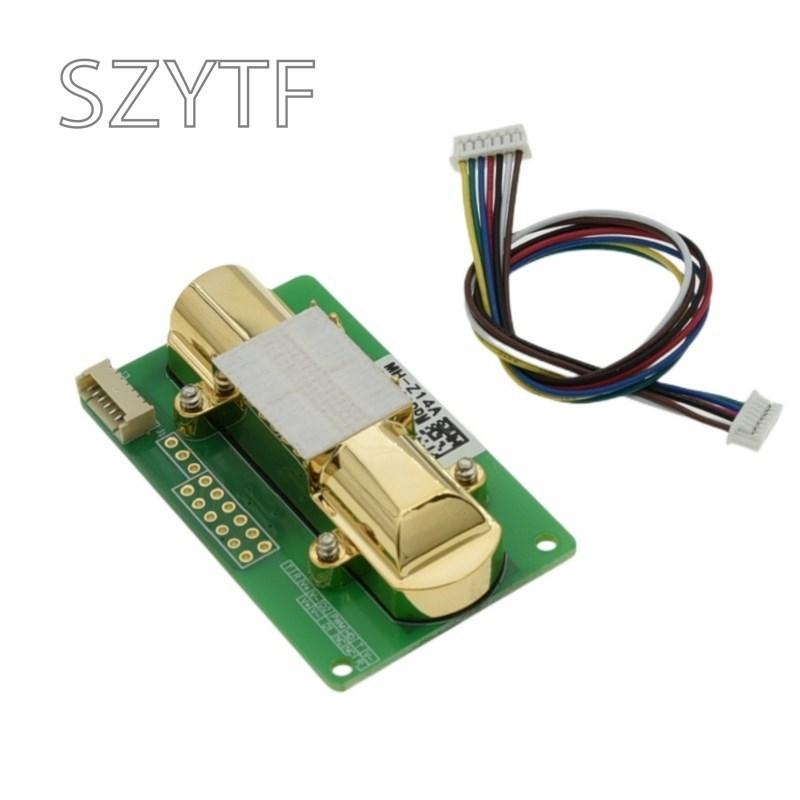

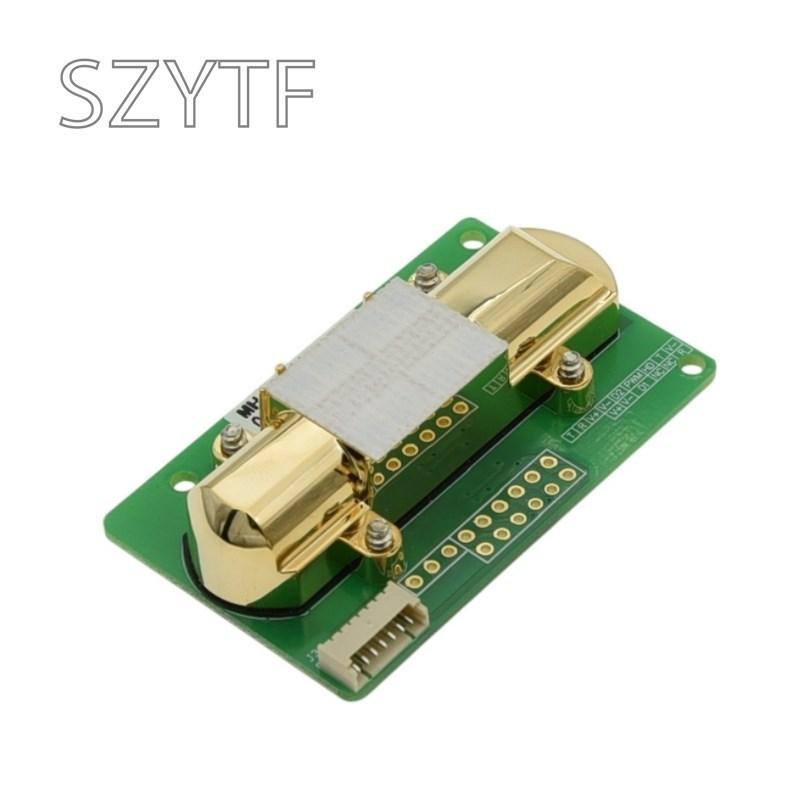

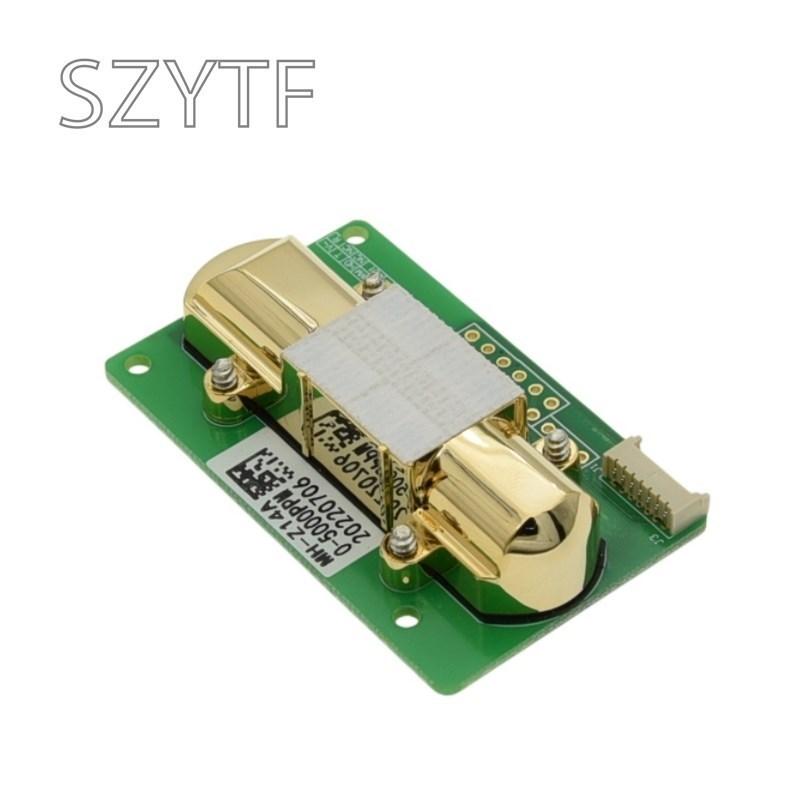

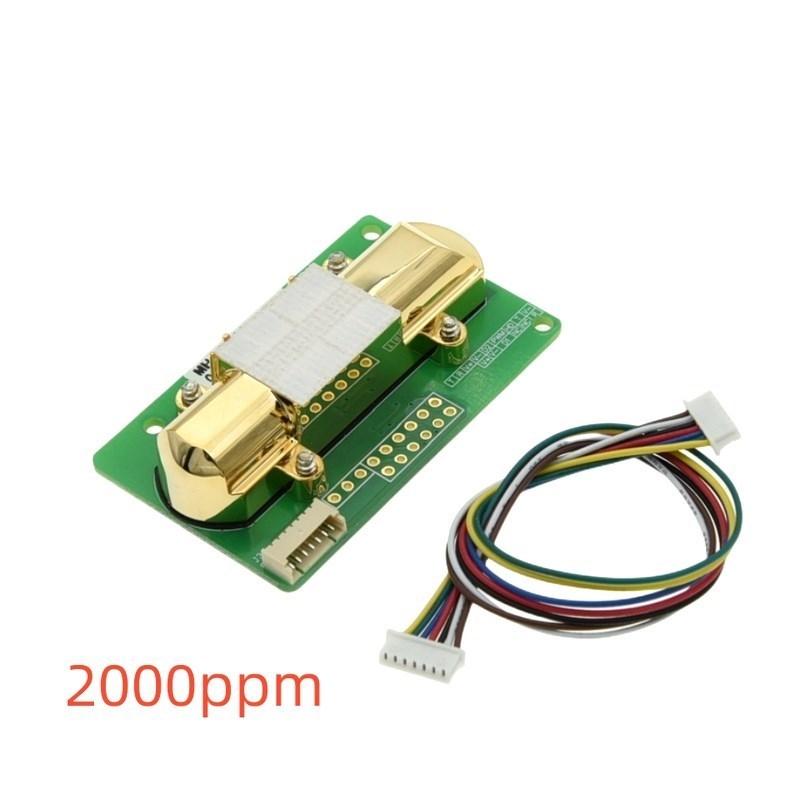

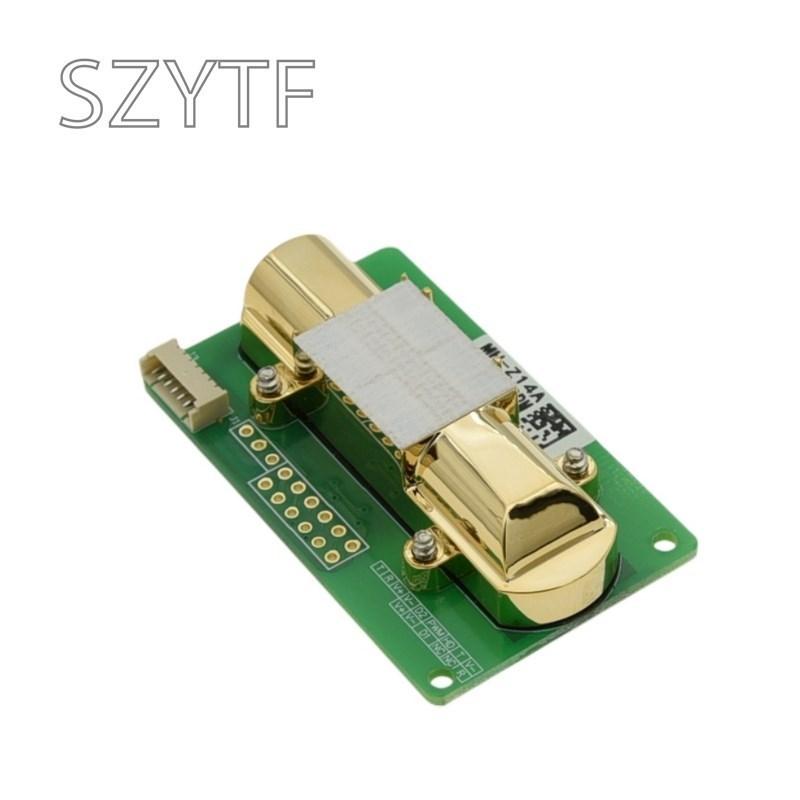

Датчик CO2 MH-Z14A Инфракрасный модуль датчика углекислого газа, последовательный порт, ШИМ, аналоговый выход с кабелем

Химическое вещество, вызывающее особую обеспокоенность : никто is_d : да Материал : Смесь Тип : Датчик газа Выход : Цифровой датчик Имя бренда : SZYTF Происхождение : Материковый Китай

Описание товара Датчик углекислого газа MH-Z14A (далее именуемый датчиком) является универсальным интеллектуальным мини-датчиком, который использует принцип недисперсионного инфракрасного излучения (НДИР) для обнаружения CO2 в воздухе. Обладает хорошей селективностью, не зависит от кислорода и имеет долгий срок службы.. Характеристики: Встроенная температурная компенсация; с цифровым, аналоговым и ШИМ-выходом одновременно, прост в использовании. Датчик сочетает в себе проверенную технологию обнаружения газов по ИК-поглощению с точным дизайном оптического пути, сложным Номер продукта MH-Z14A Детекторный газ углекислый газ Напряжение питания 4,5～5,5 В постоянного тока Средний ток <60мА (@5в блок питания) (@5v="" питание=""> Максимальный ток 150 мА (@5V блок питания) Уровень интерфейса 3,3 В (совместим с 5V) Диапазон измерения Опционально в диапазоне 0–10000 ppm (подробности см. в Таблице 2) выходной сигнал Последовательный порт (УАПП) (Уровень TTL) PWM Аналоговый выход (DAC) (по умолчанию 0,4 ~ 2 В) (Настраиваемый диапазон 0 ~ 3 В) Время предварительного нагрева 3мин Время отклика T90 Рабочая Температура -10°C~50°C Рабочая влажность 0～95%ОС (без конденсата) Большой объем 15 г Жизнь >5 лет Структурная схема Общий диапазон и точность Название газа Молекулярная формула Диапазон точность углекислый газ СО2 0 ~ 2000ppm ±(50 ppm + 5% от показания) 0 ~ 5000ppm 0~10000 частей на миллион ±10% от показания

Таблица размеров продукта Определение контактов Имя булавки Описание булавки 1,15,17,23 Положительная мощность (VIN) 2,3,12,16,22 Мощность отрицательная (GND) 4,5,21 Аналоговый выход 6,26 PWM 8,20 HD (калибровка, низкий уровень действителен более 7 секунд) 7,9 Северная Каролина 11,14,18,24 УАПП (RXD) Ввод данных на уровне TTL 10,13,19,25 УАПП (TXD) Вывод данных на уровне TTL уведомление: Диапазон выходного сигнала по умолчанию для аналогового выхода Vo составляет 0,4 В～2 В, и его можно настроить в диапазоне 0 В～3 В.

метод вывода Выход ШИМ Принимая диапазон измерения 0~2000 ppm Диапазон выходных значений концентрации CO2 0～2000 ppm цикл 1004 мс ± 5% Высокий уровень производительности в начале цикла 2 мс (теоретическое значение) Средний цикл 1000 мс ± 5% Низкий уровень выпуска в конце периода 2 мс (теоретическое значение) Формула расчета для получения текущего значения концентрации CO2 через ШИМ: Cppm=2000×(ТГ-2мс)/(TH+TL-4мс) Cppm — это значение концентрации CO2, полученное путем расчета, единица измерения — ppm TH — это время, когда выходной сигнал высокий в цикле выходного сигнала TL — это время, когда выходное значение низкое в одном выходном цикле метка:да
