Химическое вещество, вызывающее особую обеспокоенность : никто
Мощность рассеивания : -
Напряжение питания : -
заявка : компьютер
Тип : модуль
Имя бренда : SZYTF
Происхождение : Материковый Китай
Состояние : новый
Рабочая Температура : -
Описание:

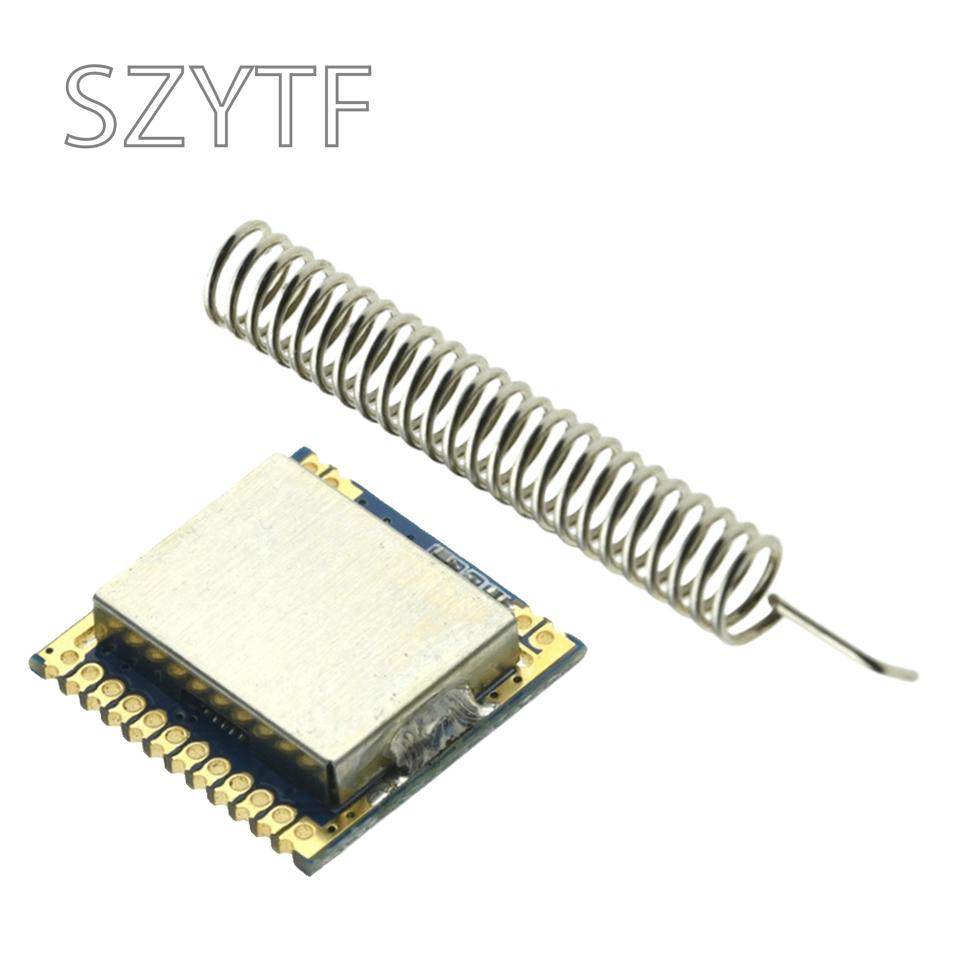

Беспроводной модуль SI4463 433 МГц Модуль MSI4463 Трансиверный модуль SI4432 433 МГц
Премьера продукта:
Беспроводной модуль XL4463-SMT разработан нашей компанией с использованием чипа Si4463 B1 от Silicon Labs.. Это полный, компактный, маломощный беспроводной трансиверный модуль. Si4463 — это высокопроизводительный трансивер 433 МГц с низким энергопотреблением, входящий в семейство EZRadioPRO, и включающий в себя полный передатчик и приемник.. Наивысшая чувствительность -126 дБм. Максимальная выходная мощность +20 дБм. Поддержка (грамм)FSK, 4(грамм)ФСК, (грамм)Модуляция MSK, OOK и ASK, диапазон скорости передачи данных от 100 бит/с до 1 Мбит/с, рабочее напряжение 1,8 В ~ 3,6 В, ток отключения 30 нА, ток в режиме ожидания 50 нА. Si4463 обладает лучшим фазовым шумом для узкополосных и лицензированных диапазонов с характеристиками блокировки и избирательности, таких как FCC Part90 и 169 МГц беспроводной MBus.. Он также обладает селективностью по соседнему каналу 60 дБ при шаге канала 12,5 кГц, обеспечивая надежную работу в суровых радиочастотных условиях, что особенно важно для узкополосной работы.. Si4463 предлагает отличную выходную мощность (до +20 дБм) и отличная эффективность передачи. Его высокая выходная мощность и чувствительность, а также лидирующая в отрасли связь 146 дБ расширяют дальность действия и надежность каналов связи.. Это в некоторой степени удовлетворяет сложную разработку усиления РЧ-сигнала. В условиях максимальной мощности дальность открытой связи может достигать 2000 километров.. Гораздо больше, чем SI4432, известный как «король стен». Модуль объединяет все функции и устройства, связанные с радиочастотами.. Пользователям не нужно знать соответствующие знания в области радио, и они могут легко разрабатывать стабильные и надежные продукты, связанные с беспроводной связью, используя этот модуль.
характеристики модуля:
1. XL4463-SMT тщательно спроектирован и изготовлен на основе оригинальных материалов кремния и является наиболее подходящей особенностью SI4464.
2. Все компоненты модуля — это высокочастотные индукторы и конденсаторы Murata, а высокая точность кварцевого резонатора 10 ppm гарантирует полное отражение характеристик модуля в беспроводной связи.
3. Профессиональный OEM-завод в Шэньчжэне использует высокоточный установщик для пайки экологически чистым бессвинцовым припоем. Все модули тестируются профессиональным оборудованием, и согласованность и стабильность модулей полностью гарантированы.
4. Интерфейс SPI, малый размер, интерфейс с контактными площадками для легкого встраиваемого дизайна, полностью расширяет расстояние, чтобы вывести производительность вашего оборудования на более высокий уровень.
5. С экранированием производительность защиты от помех лучше!
Модифицированный модуль:
1. Диапазон частот: 410-440М (лучший диапазон для согласования антенны и бесплатный ISM-диапазон в Китае)
2. Чувствительность: до -126 дБм (0,5 Кбит/с)
3. беспроводная передача максимальная выходная мощность: 20дБм (1,2 Кбит/с, 433M)
4. Скорость передачи данных: 0,1-1 Мбит/с
5. режим модуляции: FSK, GFSK, 4GFSK и OOK
6. источник питания: 1,8-3,6 В
7. Сверхнизкое энергопотребление в режиме отключения составляет 30 нА (4.21мс), в режиме ожидания 50 нА;Принимаемый ток 10/13 мА, максимальный ток излучения 85 мА.
8. цифровой индикатор уровня принимаемого сигнала (RSSI)
9. функция будильника по времени, функция беспроводного пробуждения (ВУТ)
10. Автоматическая настройка антенны и двунаправленное управление переключением
11. настраиваемая структура пакета
12. обнаружение предсинхронизирующего сигнала
13. Регистр данных приемопередатчика, 64 байта (В ПОРЯДКЕ ПОСТУПЛЕНИЯ)
14. встроенное в кристалл обнаружение низкого заряда батареи
15. Встроенный датчик температуры и 8-битный аналого-цифровой преобразователь
16. диапазон рабочих температур: -40 ~ +80 ° C (температурные характеристики и консистенция продукта намного лучше!)
17. интегрированный стабилизатор напряжения
18. функция быстрого пробуждения и частотного скачка
19. функция сброса при включении
20. встроенная функция регулировки кристалла по ошибке
21. микросхема автоматически вычисляет и проверяет CRC-16 и поддерживает три 16-битных полинома CRC
Руководство по применению:
1. Обязательно раскройте антенну вокруг нее, подальше от аккумулятора, металла и т. д.. Печатная плата вокруг антенны не должна покрываться медью. При необходимости следует вырезать или пробить зазор между печатной платой и антенной.
2. Когда разработанный продукт помещается в металлический корпус или металлический шкаф, необходимо использовать: фидер антенны. Выведите сигнал из антенны и подключите его к внешней антенне SMA или антенне на присоске, иначе сигнал будет экранирован металлическим корпусом, что приведет к значительному уменьшению дальности действия.. Если расстояние большое, можно использовать антенну с высоким коэффициентом усиления.
3. Конструкция блока питания. Блок питания — это сердце всей системы, и его следует учитывать при проектировании. Беспроводной модуль si4432 рекомендует рабочее напряжение 3,3 В и пиковый ток более 200 мА.
4. используя DC-DC, LDO понижающие, но также учитывая влияние пульсаций и импульсного тока. Ripple может быть обработан сетью LC, к которой подключен модуль.; Пусковой ток можно компенсировать большим конденсатором.
5. Если используется питание от аккумулятора, убедитесь, что пиковый ток аккумулятора достаточен.. Рекомендуется использовать литиевую батарею. Никель-водородные аккумуляторы не рекомендуются в качестве сухих элементов питания.
6, проектирование программного обеспечения, следует стараться использовать пакетную связь, чем ниже скорость настройки связи, тем больше расстояние.
7. При связи на скорости, отличной от скорости в программе DEMO, для пересчета параметров связи используется инструмент расчета параметров.. И в соответствии с требованиями к связи их продуктов, соответствующие корректировки.
8. При производстве серийных изделий, если учитывать тестируемость, ремонтопригодность и заменяемость продукции, следует максимально использовать модуль интерфейса DIP компании.. Если вы учитываете небольшой размер, используйте модуль интерфейса с отверстием для штампа.
