HX711 Двухканальный 24-битный Мини HX711 Весовой Датчик Двухканальный 24-битный Прецизионный АЦП Модуль Датчик Давления Микроконтроллер

Химическое вещество, вызывающее особую обеспокоенность : никто is_d : да Мощность рассеивания : Н/Д Напряжение питания : Н/Д заявка : компьютер Тип : модуль Имя бренда : SZYTF Происхождение : Материковый Китай Состояние : новый Рабочая Температура : Н/Д

1. Описание товара Этот модуль использует 24-битный АЦП высокой точности hx711. Он специально разработан для высокоточных электронных весов, имеет два аналоговых входных канала и внутренне интегрированный программируемый усилитель с коэффициентом усиления 128. Входная схема может быть сконфигурирована для обеспечения тензорезисторного моста (например, давление, режим датчика взвешивания), обладает высокой точностью и низкой стоимостью, что делает его идеальным модулем передней части для сбора данных.

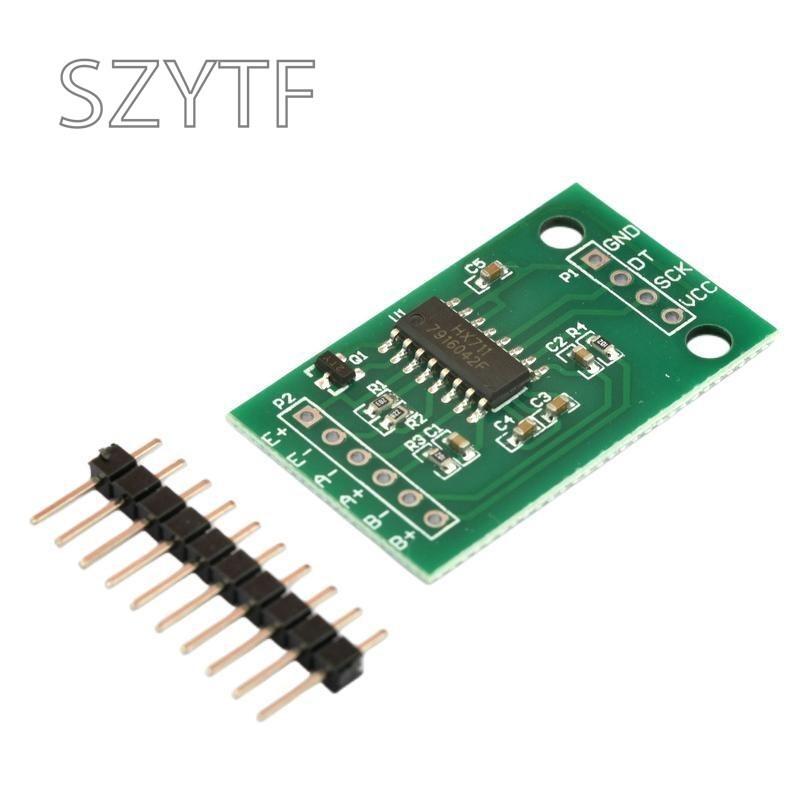

2. Большая зеленая тарелка функции: Два выбираемых дифференциальных входных канала Активный низкий уровень шума PGA с возможностью выбора набрать 32, 64 и 128 на чипе Регулятор подачи питания на чип Тензодатчики и ADC аналоговый источник питания Встроенный генератор, не требующий внешнего компонента с дополнительным внешним кристаллом Встроенный сброс питания Простое цифровое управление и последовательный интерфейс: элементы управления с выводным управлением, программирование не требуется Выбор 10SPS или 80SPS темпа выдачи выходных данных Одновременная 50 и 60 Гц отказ питания Потребляемый ток, включая встроенный аналоговый регулятор питания: нормальная работа < 1,5 мА, понижение питания < 1 мкА Диапазон рабочих напряжений питания: 2,6 ~ 5,5 В Диапазон рабочих температур:-20 градусов ~ +85 градусов

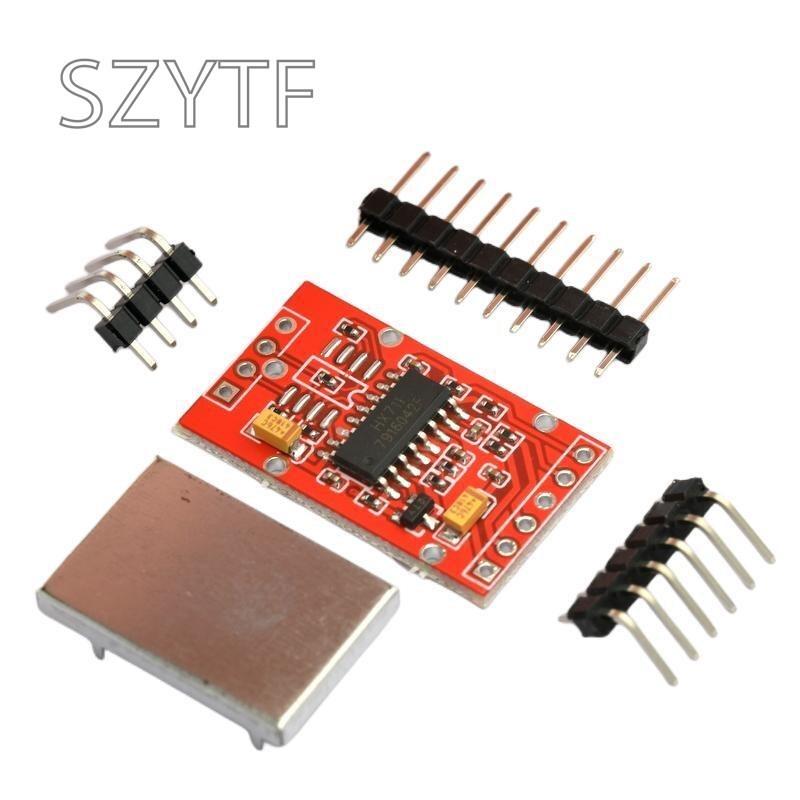

3. Красная тарелка плюс щит Характеристики: Рабочее напряжение модуля: 4,8-5,5 В Типичный ток составляет 1,6 мА С металлическим экраном, сильная защита от помех, зарезервированный ЦП(STC15F104) позиция, можно улучшить вторичную разработку. Два способа выбрать разный ввод Низкошумящий программируемый усилитель на кристалле с выбираемыми коэффициентами усиления 32, 64 и 128 Схема встроенного регулятора напряжения может напрямую подавать питание на внешние датчики и встроенный АЦП. Встроенный генератор тактовых импульсов не требует никаких внешних устройств, но при необходимости также может использовать внешний кварцевый генератор или тактовый сигнал. Включение схемы автоматического сброса Простое цифровое управление и последовательная связь: все управление через пиновый ввод, регистрация в чипе без программирования Вы можете выбрать частоту выходных данных 10 Гц или 80 Гц, Синхронное подавление помех от сети 50 Гц и 60 Гц Потребляемая мощность (включая регулируемую цепь питания) : Типичный рабочий ток: < 1,7 мА, ток в выключенном состоянии: < 1 мкА Диапазон рабочих напряжений: 2,6 ~ 5,5 В Диапазон рабочих температур: -20 ~ +85°C

4.PRO плюс щит Описание модуля: Рабочее напряжение модуля: 4.7-5.5в Типичный ток составляет 12 мА Канал A соответствует дифференциальному входному выводу этого модуля: A+ A- Диапазон входного дифференциального напряжения для канала A составляет ±40 мВ при усилении 64 и ±20 мВ при усилении 128. Канал B соответствует дифференциальному входному выводу B+ B-, диапазон входного дифференциального напряжения канала B при усилении 32 составляет ±80 мВ. функции : С металлическим экраном, сильная защита от помех, бортовой конденсатор 2 47 мкФ, достаточный материал. Встроенный однокристальный микрокомпьютер, 29 инструкций, мощный, широко используемый. Сокращает время разработки нижнего уровня, способствует быстрому развитию продукта. Два способа выбрать разный ввод Низкошумящий программируемый усилитель на кристалле с выбираемыми коэффициентами усиления 32, 64 и 128 Схема встроенного регулятора напряжения может напрямую подавать питание на внешние датчики и встроенный АЦП. Простая последовательная связь RS232: все управление через ввод по пину. Вы можете выбрать выходную частоту данных 10 Гц или 80 Гц. Синхронное подавление помех от сети 50 Гц и 60 Гц Потребляемая мощность (включая регулируемую цепь питания) : Типичный рабочий ток: 12 мА Диапазон рабочих напряжений: 4,7 ~ 5,5 В Диапазон рабочих температур: -20 ~ +85°C

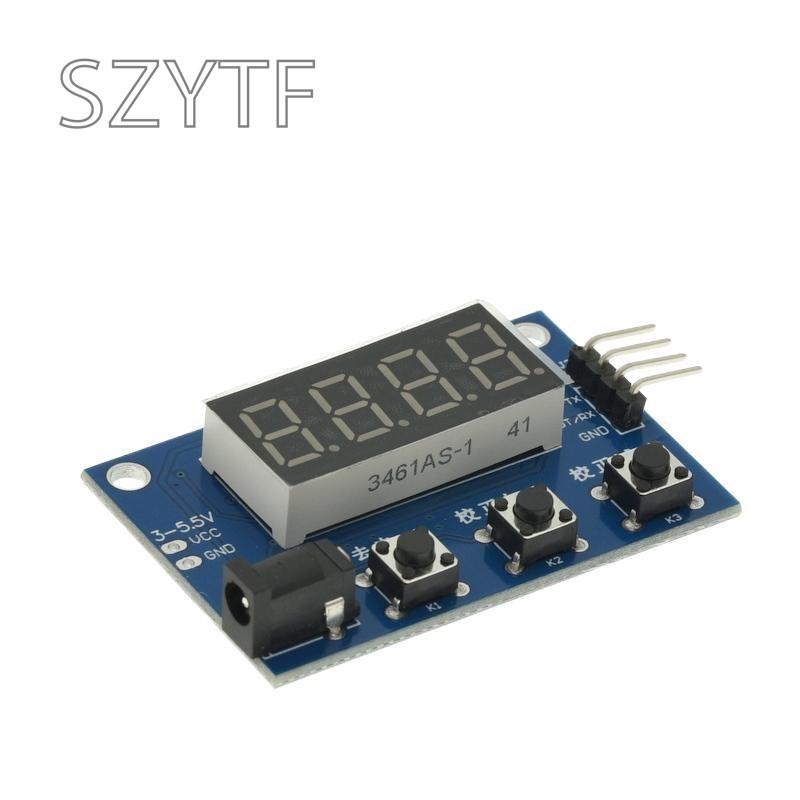

5. Цифровой дисплей трубки уведомление: Модуль разработан для широкого диапазона напряжений, и диапазон питания составляет 3~5,5 В постоянного тока.. Есть два режима питания. USB-кабель питания или собственная проводка (с портом). Пожалуйста, обрати внимание: Модуль дисплея на газоразрядных индикаторах не комплектуется шнуром питания. Если вам нужен блок питания USB, пожалуйста, купите его самостоятельно. Технические характеристики КАБЕЛЯ USB: Кабель питания USB на DC3.5мм Модуль сначала подключается к датчику давления, а затем включается для использования. После подключения к датчику давления требуется калибровка. Плата с функциями отслаивания, калибровки и другими. Параметры сохраняются при выключении питания, и повторная калибровка для будущего использования не требуется. Использование 4-разрядного цифрового индикатора. Может отображать 9999 г. Может быть подключен к широко используемому датчику давления 5 кг или 10 кг. В целом, точность датчика в диапазоне 5 кг колеблется около 1 г.. Если колебания велики, это может быть вызвано нестабильностью источника питания. (После подключения требуются калибровка и калибровка)

6.Зеленый мини

7. Большая синяя тарелка функции : Скорость передачи данных по умолчанию: 9600 бит/с Стоповый бит: 1 бит Общая длина протокола: 10 байт Новый большой черный танталовый конденсатор 47 мкФ, стабильность значительно улучшена. Встроенный однокристальный микрокомпьютер, управление N инструкциями для очистки, коррекции и других операций, мощный. Сэкономьте время на базовой разработке. Схема регулятора напряжения на чипе HX711 может напрямую подавать питание на внешний датчик давления. Простая последовательная связь, подключение TTL к USB к компьютеру для передачи данных, очень удобно. Может синхронно подавлять помехи от сети 50 Гц и 60 Гц. Очень низкое энергопотребление, типичный рабочий ток 12 мА. Диапазон рабочих напряжений: Постоянный ток 4,7~5,5 В. Диапазон рабочих температур: -20 ℃ ~+85 ℃

8. Высокая точность функции : Два альтернативных дифференциальных входа Программируемый малошумящий усилитель на кристалле с опциональным усилением 64 и 128 Встроенная схема регулирования напряжения подает питание непосредственно на внешние датчики и встроенные АЦП. Встроенный генератор тактовых импульсов не требует никаких внешних устройств, но при необходимости также может использовать внешний кварцевый генератор или тактовый сигнал. Включите цепь автоматического сброса Простое цифровое управление и последовательная связь: Все управляющие сигналы подаются на выводы, и регистры в микросхеме программировать не нужно Скорость выходных данных 10 Гц или 80 Гц может быть выбрана Синхронное подавление помех от сети 50 Гц и 60 Гц Потребляемая мощность (включая регулируемую цепь питания) : типичный рабочий ток: < 1,7 мА, ток в выключенном состоянии: < 1 мкА Диапазон рабочего напряжения: 2,6 ~ 5,5 В Диапазон рабочих температур: -20 ~ +85°C Корпус SOP-16 на 16 выводов метка:да
