Химическое вещество, вызывающее особую обеспокоенность : никто
is_d : да
Мощность рассеивания : н/д
Напряжение питания : н/д
заявка : компьютер
Тип : модуль
Имя бренда : SZYTF
Происхождение : Материковый Китай
Состояние : новый
Рабочая Температура : н/д

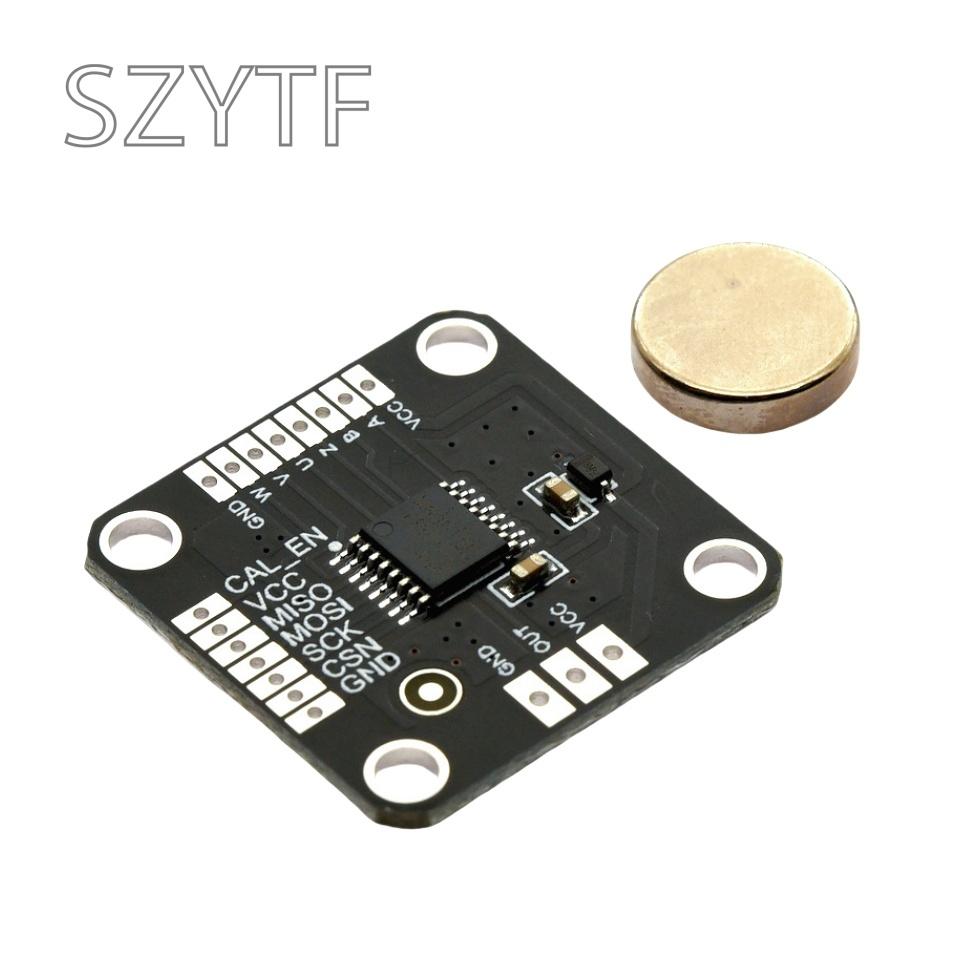

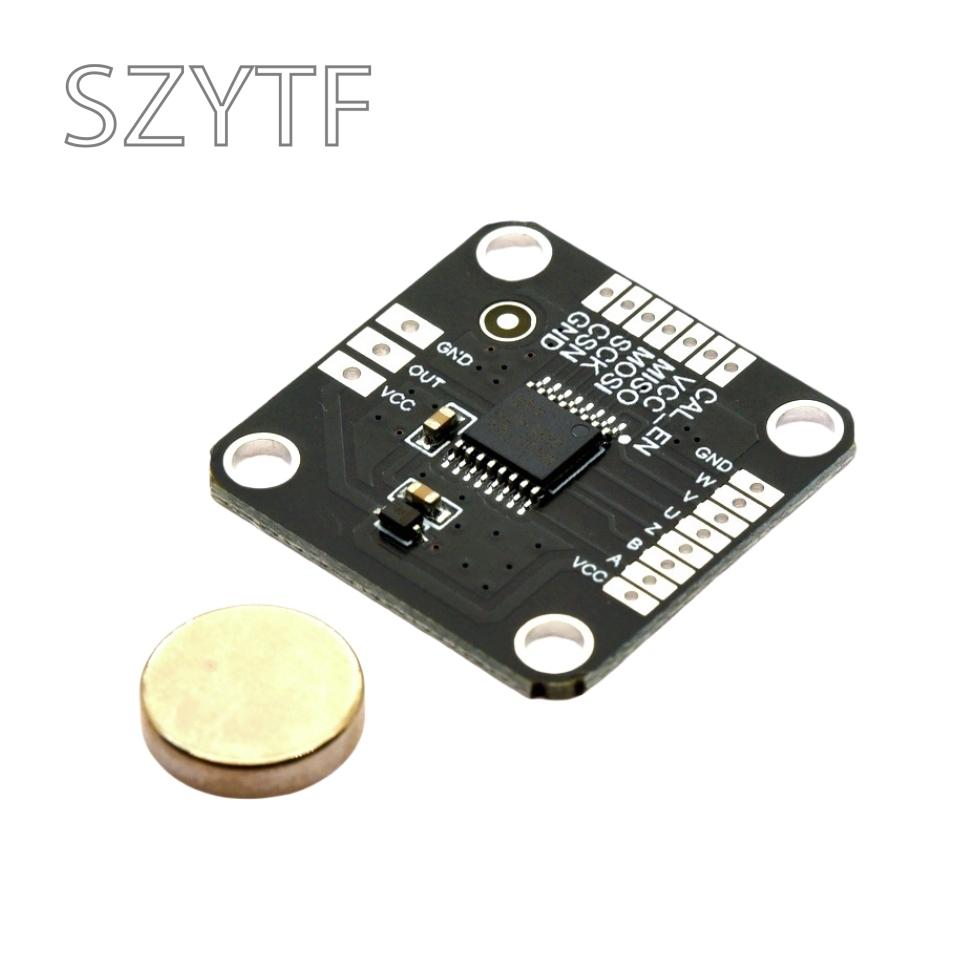

Модель продукта :MT6835GT
Описание:
Микросхема MT6835 — это новейший магнитный энкодер угла угла четвертого поколения от MagnTek, улучшенная версия MT6825, основанная на анизотропном магниторезистивном эффекте.. AMR (сокращенно AMR) технология и запатентованная технология обработки сигналов обеспечили абсолютное измерение угла в диапазоне от 0° до 360°.
Этот чип состоит из пары мостов Уитстона AMR и схемы ASIC для обработки сигналов. По мере вращения магнитного поля, параллельного поверхности чипа, чип может выдавать угловые сигналы, такие как ABZ/UVW и PWM.. Тем временем пользователи также могут считывать 21-битные данные абсолютного угла из чипа через интерфейс SPI, поддерживающий тактовую частоту до 16 МГц.. Поддерживает максимальную скорость вращения 120 000 оборотов в минуту. Чип MT6835 может применяться в различных сценариях, требующих высокоскоростного и высокоточного управления, таких как управление шаговым двигателем с обратной связью, сервоприводы на 2500 линий, управление сервоприводами с абсолютным значением 17 бит и т. д.
Характеристики:
- На основе технологии AMR обеспечивает абсолютное измерение угла от 0° до 360°
- Рабочее напряжение: 3,3-5,0 В
- Рабочая Температура: -от 40°C до 125°C
- Типичные значения отклонения линейности <±0,5° (заводское значение), типичные значения отклонения линейности <±0,07° (типичное значение самокалибровка), типичные значения отклонения линейности <±0,02° (типичная самокалибровка NLC)
- Задержка системы составляет от 2 мкс до 10 мкс, и она может поддерживать максимальную скорость вращения до 120 000 оборотов в минуту.
- Он предоставляет стандартный 4-проводной интерфейс SPI (с максимальной тактовой частотой 16 МГц) для чтения 21-битных данных угла внутри микросхемы
- Инкрементальный выход ABZ поддерживает любое разрешение от 1 до 16 384 линий
- Инкрементальный выход UVW поддерживает любую пару от 1 до 16
- Он обеспечивает 12-битный ШИМ-выход
На основе передовой технологии AMR обеспечивает полный диапазон измерения угла от 0 до 360°
> 18-битное разрешение ядра
> Максимальная скорость вращения составляет 25 000 оборотов в минуту, а задержка распространения выходного сигнала менее 2 микросекунд
> Промышленный рабочий диапазон температур составляет от -40 до 125℃
> Режимы вывода выбираются: ABZ, UVW, PWM, SPI
> Инкрементальный ABZ, с произвольным выбором разрешения в диапазоне от 1 до 4096 импульсов на оборот, доступен для заводского программирования или программирования пользователем
(Например, 2500 строк, 4096 строк и т. д.. Заводское программирование или самостоятельное программирование клиентом оба приемлемы.)
> Выход UVW можно свободно выбирать с разрешением от 1 до 16 пар полюсов на оборот. Его можно запрограммировать на заводе или пользователем
> Он обеспечивает стандартный 3-проводной или 4-проводной интерфейс SPI (с максимальной тактовой частотой 16 МГц), способный считывать 18-битные данные угла внутри микросхемы
> Обеспечить 12-битный ШИМ-выход
> Поддерживает до 5 онлайн-операций программирования с нулевой точкой
> Корпус TSSOP-16
(1) Выбор режима
(2) Внешние размеры
