Химическое вещество, вызывающее особую обеспокоенность : никто
Тип : Другой
Имя бренда : SZYTF
Происхождение : Материковый Китай
Состояние : новый
Краткое описание продукта:
Этот продукт MH - M18 / M28 / M38 Для низкопотребляющего дизайна Bluetooth, поддержка новейшего Bluetooth 4.2. Передача, двухканальный стерео без потерь, подключение Bluetooth-модуля, может быстро обеспечить беспроводную передачу Bluetooth, очень удобно. В открытой среде расстояние Bluetooth-соединения может достигать 20 м.
Широко используется во всех видах Bluetooth-аудиоприемников, во всех видах DIY-преобразования звука и т. д.
В зависимости от различных требований клиентов, мы предлагаем версию 3А на ваш выбор:
Описание функции:
Версия Bluetooth V4.2, технология автоматического Bluetooth, поддержка WAV/WMA/FLAC/APE/MP3 декодирования без потерь, стереопара звуковых каналов.
После включения модуля, на мобильном устройстве выполните поиск по Bluetooth-имени MH - M18 / MH - M28 / MH - M38, после подключения к Bluetooth можно воспроизводить музыку;
Синий модуль:
Когда Bluetooth не подключен, индикатор мигает;
При подключении Bluetooth индикатор горит постоянно;
Bluetooth во время воспроизведения, медленное мигание.
Представьте следующее для каждой версии:
MH - M18:Технология полуотверстий на интерфейсе модуля, клиенты могут напрямую припаять или приварить к плате.
Серийный номер
штырь
инструкции
1
КЛЮЧ
Управление кнопкой конца (Функция 4 клавиш, нужно добавить еще один резистор
2
.немой
Конец управления громкостью (выключить звук при 3,3 В, воспроизводить при низком уровне выхода)
3
VCC
Положительный источник питания 5 В (Источник питания литиевой батареи 3,7 В нуждается в замыкании диода)
4
GND
Катод блока питания
5
L
Выход левого звукового канала
6
р
Выход правого звукового канала
.выключить ЗВУК управление конец: используется для управления платой усилителя, MUTE при.mute 3,3 В, выходной уровень выходной низкий уровень при воспроизведении.
Управление кнопкой KEY: эта функция требует дополнительного сопротивления в цепи и может быть реализована с помощью ключей.
Функция сохранения громкости при включении: По умолчанию выходная громкость 100%. С помощью кнопок громкость уменьшается, и если громкость управления становится меньше 15%, после повторного включения питания выходная громкость составит 15%.;Если регулятор громкости более чем на 15%, после включения питания громкость будет прежней.

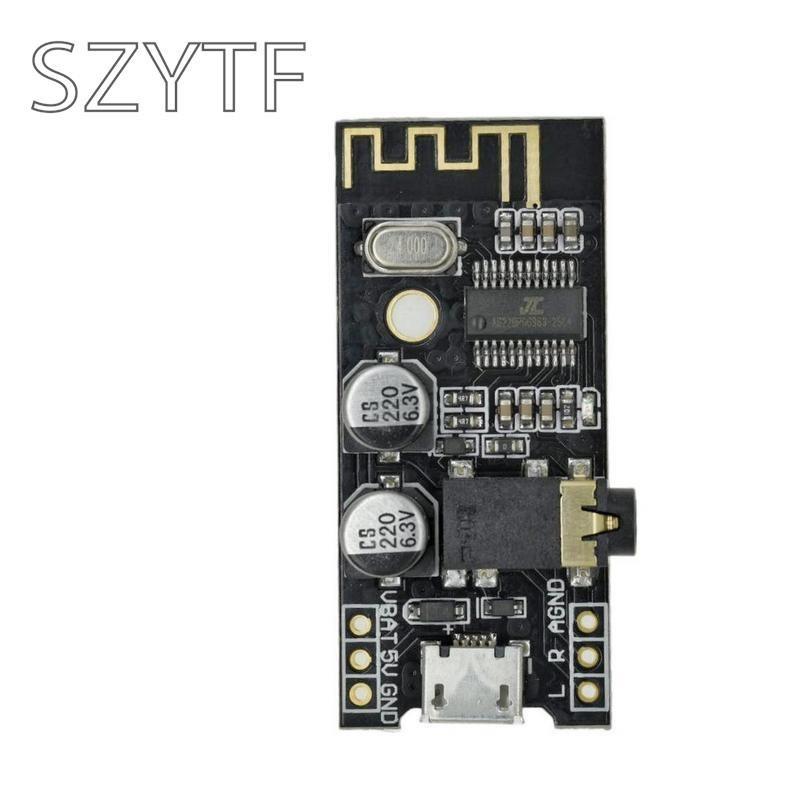

MH - M28:
Серийный номер
штырь
инструкции
1
5 в
Положительный источник питания 5 В
2
GND
Катод блока питания
3
ВБАТ
Положительная литиевая батарея 3,7–4,2 В
4
L
Выход левого звукового канала
5
р
Выход правого звукового канала
6
АГНД
В аудио
1. Источник питания: можно напрямую использовать питание 5 В от линии Android MICRO USB, а также можно подключить к источнику питания 5 В или другой литиевой батарее 3,7 В. Обратите внимание на интерфейс питания 5 В и 3,7 В: 5 В электрического напряжения на 5 В и gnd, литиевую батарею 3,7 В на VBAT и gnd.
2. Аудиовыход: наушники можно напрямую подключить к аудиоинтерфейсу 3,5 мм, также можно использовать для подключения к входу платы усилителя мощности звука (интерфейс L/R/AGNDМожет быть прямое подключение).
MH - M38:
Серийный номер
штырь
инструкции
1
5 в
Положительный источник питания 5 В
2
GND
Катод блока питания
3
ВБАТ
Положительная литиевая батарея 3,7–4,2 В
4
L + / L -
Выход левого звукового канала (напрямую подключить динамик)
5
R + / R -
Выход правого звукового канала (напрямую подключить динамик)
1. Источник питания: Можно напрямую использовать питание 5 В от линии Micro USB для Android, а также можно подключить к источнику питания 5 В или другой литиевой батарее 3,7 В. Обратите внимание на интерфейсы питания 5 В и 3,7 В: 5 В подключается к 5 В и GND, литиевая батарея 3,7 В - к VBAT и GND.
Максимальный рабочий ток 5 В 2 А, рекомендуется использовать стабилизированный источник питания 5 В 2 А, качество звука будет лучше.
2. Поддержка USB звуковой карты, без драйверов, plug and play).С помощью USB-кабеля подключите модуль и компьютер, компьютер сможет воспроизводить музыку через выход усилителя мощности модуля.
Около 3. Аудиовыход: выходной канал стерео аудиосигналы, может быть соответственно двумя 2-8 -, 3-5 Вт динамиками, усилить выход с 4 или 5 Вт динамиками.
4. Эта продукцияПродукт имеет в своей конструкции усилитель мощности 5 Вт, Не следует снова использовать другие усилители!Два выхода усилителя мощности нельзя соединять параллельно или подключать их катоды вместе, иначе это приведет к повреждению микросхемы усилителя мощности.
Вопросы, требующие внимания
Чрезвычайно уязвим к помехам высокочастотного сигнала: Bluetooth-антенна или сильные электромагнитные помехи, попробуйте разместить подальше от передающих беспроводных устройств, например, в месте. И плату нельзя располагать близко к металлическим предметам, соблюдайте определенное расстояние.
Если на плате усилителя есть помехи по току, вызванные помехами от заземляющего провода, рекомендуется не использовать провод от разъема Bluetooth-модуля. Требуется пайка проводов, особенно заземляющего провода. Провод не должен быть слишком длинным, чем короче, тем лучше. По возможности, сделайте его немного шероховатым. Проблема с расположением на плате усилителя мощности звука: аудиовход усилителя мощности звука необходимо подключить в правильном месте. Землю можно попробовать припаять в другом месте, чтобы достичь минимального уровня шума по току. Рекомендуется использовать отдельные блоки питания для Bluetooth-модуля и платы усилителя мощности, чтобы изолировать их друг от друга.
Поскольку это изделие имеет конструкцию печатной платы без корпуса, старайтесь не прикасаться руками к компонентам на плате, это может легко привести к выходу из строя микросхемы из-за статического электричества и ее сгоранию.
Предупреждение: этот продукт представляет собой интерфейс зарядки для режима зарядки с ограничением тока, без управления зарядом!Для вашей безопасности и сохранности имущества, пожалуйста, обязательно используйте изделия нормального производства от производителя с платой защиты литиевой батареи. Компания не несет никакой ответственности за убытки, причиненные неправильным использованием!
Другой: для MH - M18 используйте, обращая внимание на следующие два момента:
Источник питания: По умолчанию используется источник питания 5 В. Если необходимо использовать литиевую батарею 3,7 В, нужно заменить диод на резистор 0603 0 или напрямую замкнуть выводы для подключения с обеих сторон.
Bluetooth-аудиомодуль очень требователен к источнику питания, что может повлиять на качество звука. Рекомендуется добавить LC-фильтр, особенно при использовании импульсного блока питания. (такие как зарядное устройство для мобильного телефона и т. д.).
.порт MUTE: Этот модуль MUTE (приглушен) при высоком уровне на выходе порта 3,3 В, и выдает низкий уровень 0 В во время воспроизведения. Прямое подключение высокого уровня MUTE к плате усилителя мощности эффективно. Если усилитель мощности управляется низким уровнем MUTE, необходимо добавить инвертирующую схему.
