Химическое вещество, вызывающее особую обеспокоенность : никто
Теория : Оптический датчик
Материал : Смесь
Тип : Датчик вакуума
Выход : Аналоговый датчик
Происхождение : Материковый Китай
использование : Датчик лучей
Микросхема TCRT5000:
Датчики TCRT5000 и инфракрасные датчики обычно работают как пропуск для обнаружения. TCRT5000 имеет инфракрасный излучатель и инфракрасную приемную трубку.. Когда инфракрасное излучение отраженного сигнала принимается приемной трубкой, сопротивление приемной трубки изменится. Схема обычно представляет собой изменение напряжения, которое отражается, и после схемы преобразования АЦП, такой как пластиковая или LM324, получается результат выходного сигнала после обработки.. поскольку изменение сопротивления зависит от интенсивности инфракрасного сигнала, принимаемого приемной трубкой, часто показывают отражающую поверхность . цвет и светоотражающая поверхность расстояние между приемной трубкой аппаратные ссылки схемы два аспекта следующим образом:

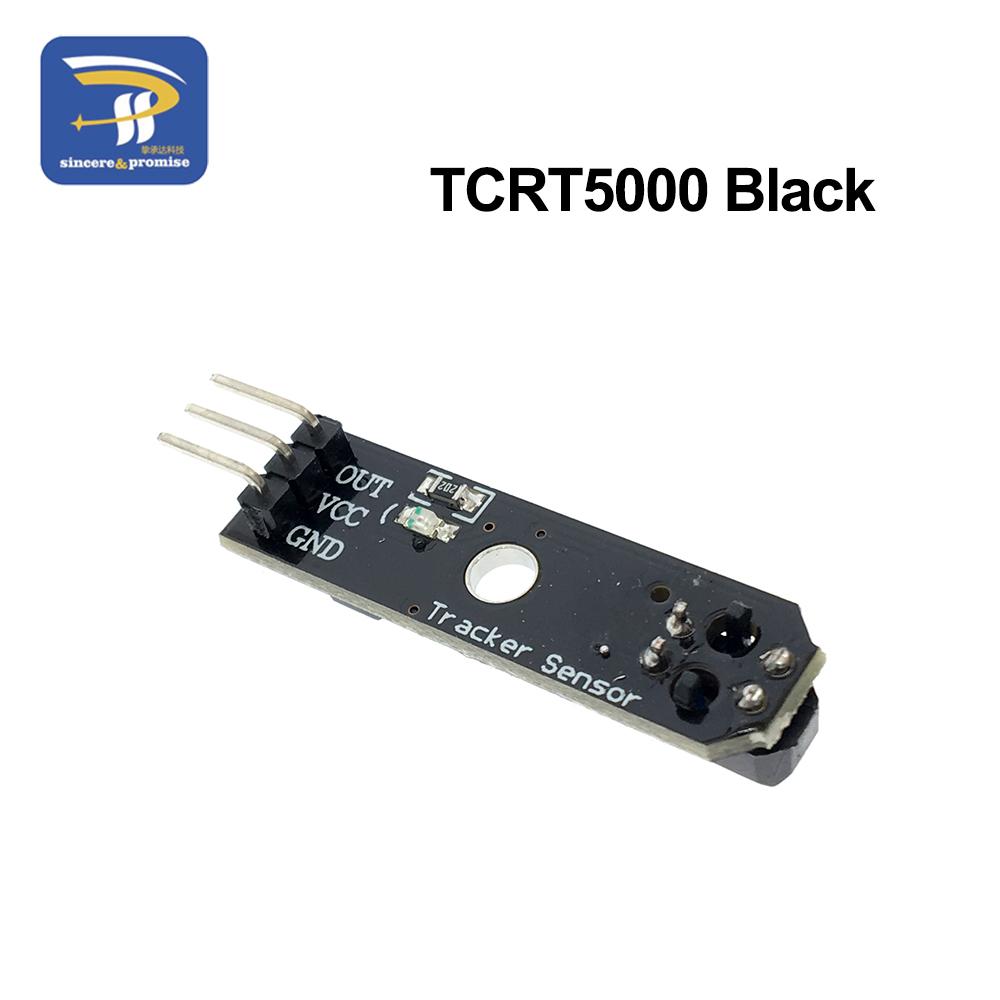

Черный TCRT5000 Использование продукта:
1, выборка импульсных данных измерителя мощности
2, обнаружение бумаги для факса, бумаги для машинного копирования
3, обнаружение барьера
4, обнаружение черно-белой линии
описание продукта:
1, используя TCRT5000 отражения инфракрасного датчика
2, обнаружение расстояния отражения: Применимо 1 мм ~ 25 мм
3, рабочее напряжение: 5V
4, форма вывода: цифровые сигналы (0 и 1)
5, с фиксированным отверстием для болта, прост в установке
6, размер печатной платы небольшой платы: 3,5 см x 1 см
7, одинарный вес: 4.5g
Характеристики:
Датчик TCRT5000 продолжает излучать инфракрасное излучение, когда излучаемые инфракрасные лучи не отражаются обратно или отражаются обратно, но интенсивность недостаточно велика, инфракрасный приемный диод находится в выключенном состоянии, тогда выход модуля низкий, что указывает на то, что диод находится в погашенном состоянии.; когда объект обнаруживается в пределах диапазона обнаружения, инфракрасные лучи отражаются обратно и интенсивность достаточно велика, инфракрасный приемник насыщен, а выход модуля высок, что указывает на то, что диод горит.
Проводка:
1, VCC: затем блок питания положительный (5V)
2, ВНД: Подключите блок питания отрицательный
3, ВЫХОД: сигнал переключения высокий / низкий (цифровые сигналы 0 и 1)
Синий TCRT5000 Использование продукта:
1 датчик принимает TR5000, высокая чувствительность
2 чувствительно регулируемых цифровой потенциометр для регулировки (синий)
3 модуля индукционного блока от 0 до 3 см
Рабочее напряжение 4-5 В 3,3 В
5 выходная форма выходного аналогового напряжения (от 0 до 5 В)
Выход цифрового переключателя B (0 и 1)
6 имеет фиксированное отверстие для болта, удобная установка
7 небольших плат pcb размер: 3,5 см * 1,5 см
