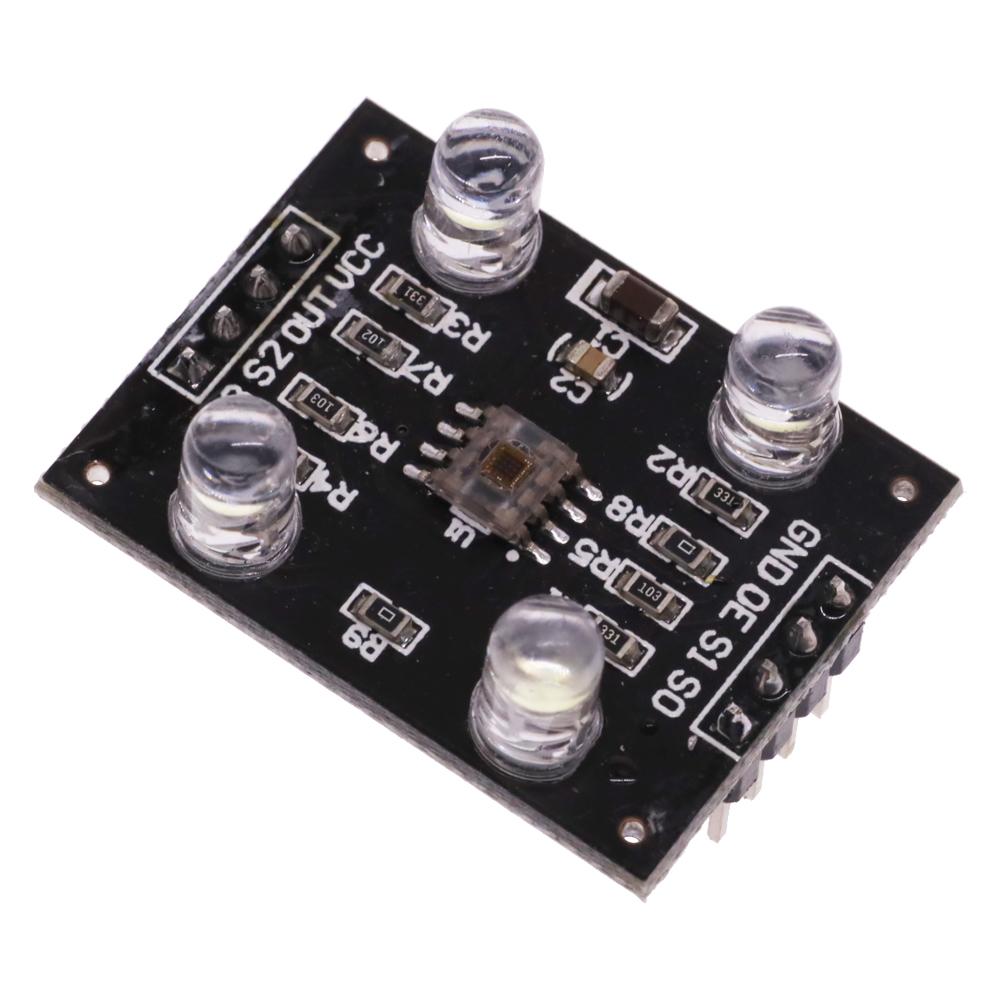

GY-31 TCS230 Модуль Детектора Сенсор Распознавания Цвета Аксессуары Для МК Arduino DIY Модуль DC 3-5V Вход TCS3200

Химическое вещество, вызывающее особую обеспокоенность : никто Напряжение питания : 3V-5V Тип : Регулятор напряжения Имя бренда : искреннее и обещание Происхождение : Материковый Китай Состояние : новый

GY-31 TCS230 TCS3200 модуль датчика цвета модуль датчика распознавания цвета Описание:

Использование импортных чипов TCS3200

TCS230 TCS3200 - это обновленная версия

Блок питания 3-5В

Антисветовые помехи

Белый светодиод, можно управлять светом, выключить.

Может обнаруживать цвет нелюминесцентного объекта

Лучшее расстояние обнаружения 1 см Принцип работы датчика цвета TCS3200:TCS230 8-контактный корпус SOIC для поверхностного монтажа, на одном чипе содержит 64 фотодиода. Эти диоды делятся на четыре типа. 16 фотодиода с красным фильтром; 16 фотодиодов с зеленым фильтром; 16 фотодиодов с синим фильтром; оставшиеся 16 без какого-либо фильтра, пусть вся оптическая информация пройдет. Фотодиодные чипы расположены в шахматном порядке, что позволяет минимизировать неравномерность падающего излучения, тем самым повышая точность распознавания цвета.; с другой стороны, тот же цвет фотодиода 16 подключен параллельно, равномерно распределен в массиве диодов, вы можете устранить цветовую ошибку положения. Работа двумя программируемыми выводами для динамического выбора нужного фильтра. Типичный диапазон выходных частот датчика от 2 Гц ~ 500 кГц, пользователи также могут выбрать два программируемых вывода на 100%, 20% или 2% от коэффициента масштабирования выхода, или режим отключения питания. Выходной коэффициент масштабирования, чтобы выход датчика можно было адаптировать к различным диапазонам измерения и повысить его адаптивность. Например, при использовании низкоскоростного частотомера вы можете выбрать небольшое значение делителя, чтобы выходная частота TCS230 совпадала с частотой счетчика. Резюме:1. Импортные чипы TCS3200, печатная плата с золотым покрытием 2. TCS3200 — улучшенная версия TCS230, лучше 3. Питание 3-5 В 4. Защита от световых помех 5. Белый светодиод, можно управлять включением и выключением. 6. Может определять цвет нематериальных объектов 7. Размеры печатной платы: (L) 33мм * (W) 25 мм Список отправки:Как показано, модуль цветового датчика*1 Простая процедура тестирования следующая:#include <reg52.h> #define uchar unsigned char #define uint unsigned int Коэффициент заполнения // S0, S1 для установки выхода; sbit S0 = P1 ^ 0 sbit S1 = P1 ^ 1;sbit S2 = P1 ^ 3; // S2, S3 устанавливаются для учета схемы освещения sbit S3 = P1 ^ 4;sbit OE = P1 ^ 2; // Включить void RS232_init (){ TMOD = 0X20; // Таймер 1 в режиме 1 SCON = 0x50;PCON = 0X80; // TH1 = TL1 = 0XFF; // Кристалл 22,1184 МГц, скорость передачи данных установлена на 115200 TR1 = 1;ТИ = 0;РИ = 0;} void send_char (учар а) // отправить данные { SBUF = a;пока (TI == 0);ТИ = 0;} uchar get_char () // получение данных { while (РИ == 0);РИ = 0;вернуть SBUF;}  uint color_display (учар м){ uint время, а;a = m;TMOD = 0x61; // счетчик 1, Таймер 0 работает в 16-битном режиме TH0 = TL0 = 0; // начинаем отсчет с нуля, время TH1 = TL1 = 0;S0 = 1;S1 = 1;S2 = m & 0x01;S3 = m & 0x02;Оригинальный номер = 0;TR0 = TR1 = 1;пока (TL1 <250);TR1 = TR0 = 0;Оригинальный номер = 1;time = TH0 * 256 + TL0;вернуть (время);}  void main (){uint temp;RS232_init ();Оригинальный номер = 1;пока (1){ температура = цветовой дисплей (get_char ());RS232_init ();send_char (темп / 1000);send_char 9512
