Описание
V_Link01 представляет собой ИНТЕГР интерпретатора OBD to UART, предназначенную для обеспечения двунаправленного полудуплекса
связь с бортовой диагностической системой автомобиля (OBD-II). Он поддерживает все законодательные протоколы OBD-II, а также две проприетарные сети: для GM Однопроводной CAN (для GMLAN), и для Ford Среднескоростной CAN (МС КАН).
Множество информации может быть получено путем подключения к шине OBD, включая состояние индикатора неисправности (МИЛ), диагностические коды неисправностей (DTC), инспекция и техническое обслуживание (В/М) информация, стоп-кадры, VIN, сотни параметров в реальном времени и многое другое. V_ Link01 полностью совместим с де-факто стандартным набором команд ELM327. Основанная на 32-разрядном процессорном ядре, V_ Link01 предлагает больше функций и лучшую производительность, чем любая другая ИС, совместимая с ELM327.
Характерная черта
■ Богатый набор инструкций, совместимый с большим количеством программного обеспечения APP.
-- Полная совместимость с набором AT-команд ELM;
-- Полная совместимость с набором команд STN;
-- Расширено 7 AT-команд для HS-CAN, MS-CAN, SW-CAN;
--39 команд макроса VT, некоторые инструкции эквивалентны действию нескольких инструкций AT и ST, упрощая этапы связи.

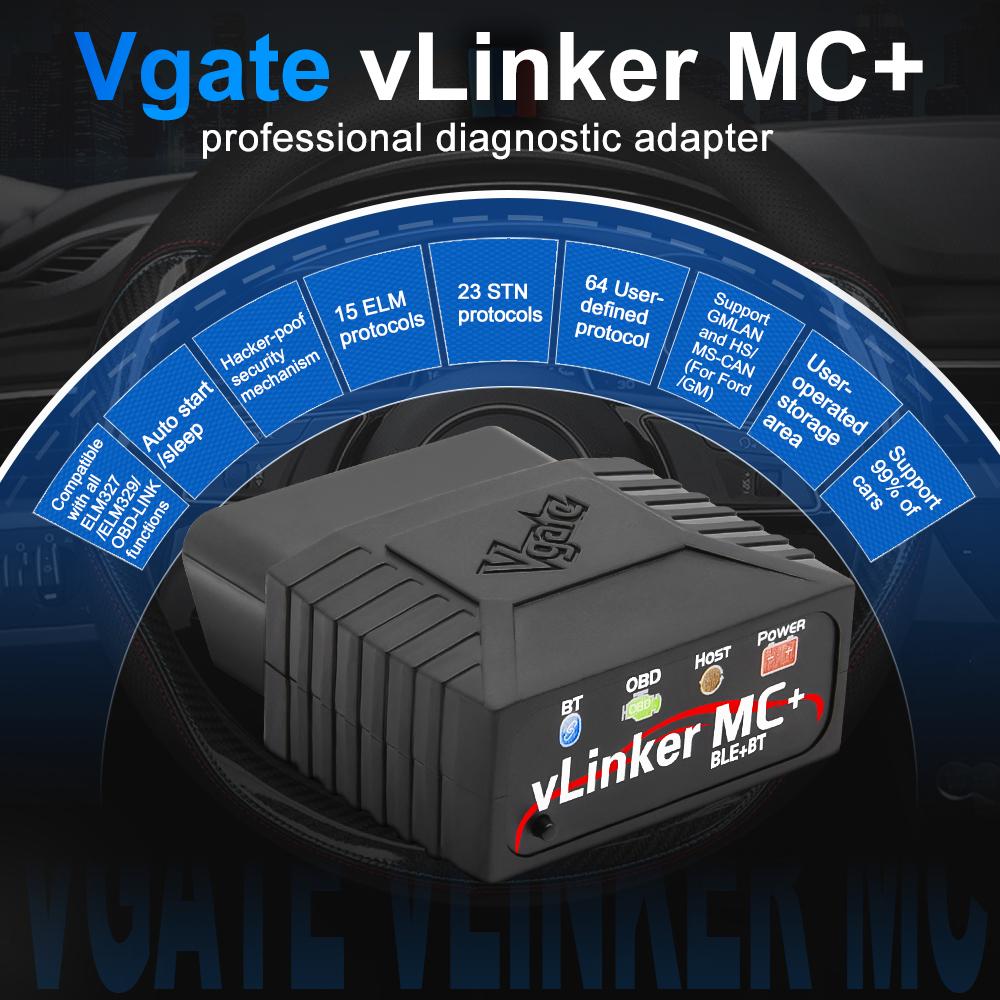

■ Несколько протоколов
--15 протоколов формата ELM;
-- 23 протокола формата STN;
-- До 64 пользовательских протоколов.

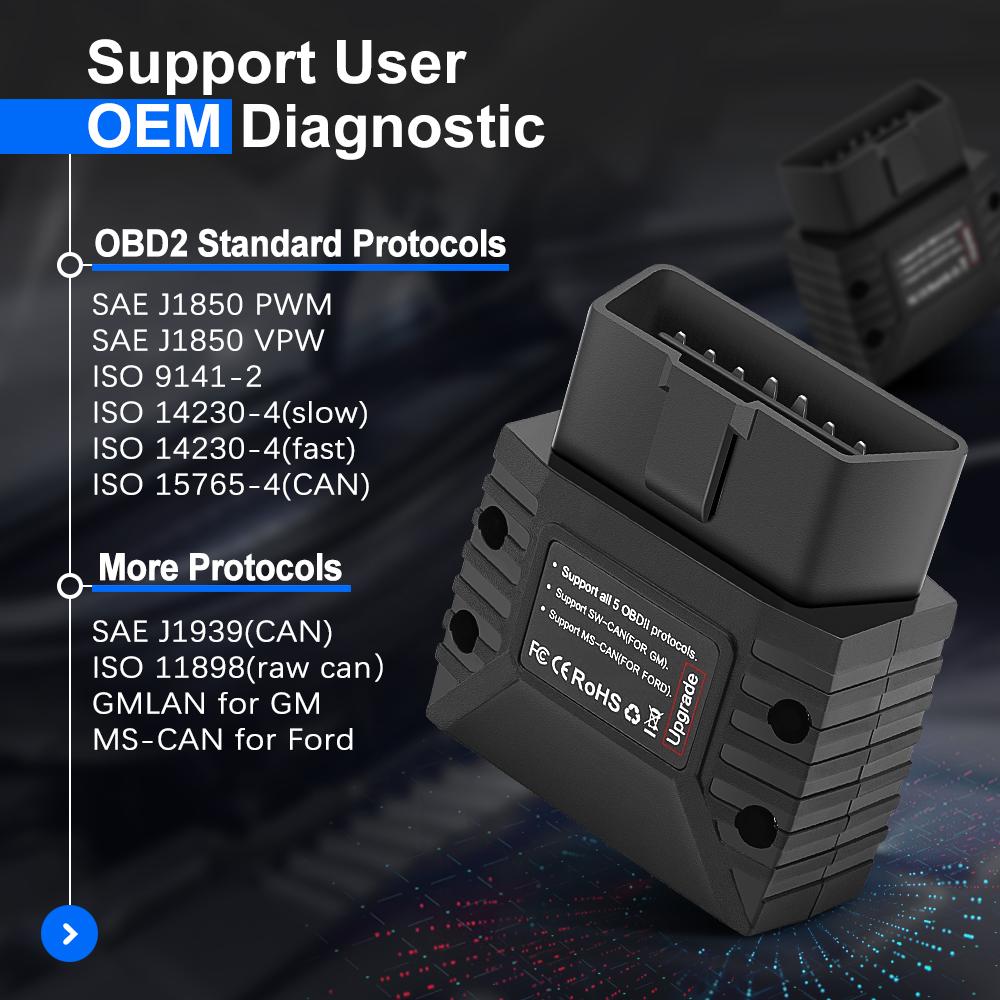

■ Несколько полевых шин.
-- SAE J1850 VPW
-- SAE J1850 PWM
-- ISO 9141-2
-- ИСО 14230-4
-- ISO 15765-4 КАН
-- SAE J1939 КАН
-- ИСО 11898 (необработанный CAN)
-- для GMLAN Однопроводной CAN (для GMW3089)
-- для Ford Среднескоростной CAN (МС КАН)
■ Несколько решений для управления питанием
-- Совместимость с решениями elm и STN для управления питанием.
-- Поддержка инструкций, тишина UART, низкое напряжение батареи, тишина шины OBD и т. Д.. До 5 способов заснуть;
-- Поддержка UART активный, падение напряжения батареи, активная шина OBD, ключ и т. Д.. До 5 способов выхода из спящего режима.
-- Потребляемая в спящем режиме устройства менее 2 мА.
■ OBD запрос байт до 48 байт, может удовлетворить потребности какого-то специального длинного кадра
связь.
■ Буфер данных UART до 2 КБ, скорость передачи данных увеличена до 230,4 Кбит/с.
■ Управляемая пользователем зона хранения
-- 256-байтный накопитель
-- Более 100 000 стираемых раз
-- Операции чтения и записи на любом устройстве в области хранения с помощью команды VT
■ Режим "Mix ID Sending" протокола CAN.
-- Опционально форматированные данные отправки в соответствии с протоколом
■ Несколько настроек последовательности WM
-- Поддержка AT-команды для ручной установки последовательности WM
-- Поддержка указания протокола или полной временной последовательности WM для всего протокола
-- Поддержка постоянной связи между протоколом и частной последовательностью WM
■ Безопасный загрузчик для простого обновления прошивки
Типичные области применения
• Телематика транспортных средств
• Приложения для управления автопарком и отслеживания
• Страхование на основе использования (UBI)
• Регистраторы данных OBD
• Автомобильные диагностические средства сканирования и считыватели кода
• Цифровые приборные панели
