Описание:
Этот продукт предназначен для безопасности водителей, особенно при движении на высокой скорости ночью. Проекционный дисплей (HUD) позволяет водителю не отводить взгляд от дороги и может снизить количество ДТП.. HUD может проецируемую важную информацию (например, скорость) на лобовое стекло, это может помочь неопытным новичкам контролировать свою скорость и избежать нарушения скоростного режима на дороге ограничения скорости. Что еще более важно, это позволяет водителю мгновенно считывать число в отличном видении и всегда заставлять водителей смотреть на дорогу в ясном уме.. Наш HUD может отображать много полезной информации и позволяет вам чувствовать скорость, а также обеспечивать безопасность и удовольствие от вождения.. Наш HUD использует новейшие стабильные интегральные схемы, все индексы соответствуют стандартам. И наш HUD имеет уникальные и элегантные формы, плавные линии, тонкого тела.
Характеристики:
2. 3-дюймовый экран и дисплей высокой четкости делают экран более насыщенным и легким для чтения..
3. Использование нанотехнологий для устранения нежелательных отражений и может сделать отображение информации более четким.
5. Автоматическое включение и выключение питания с запущенным и выключенным автомобилем, эффективная защита автомобильного аккумулятора; при сохранении в режиме ручной переключатель и более легко контролировать HUD.
6. Автоматический и ручной режим регулировки яркости, вождение без бликов.
Характеристики:

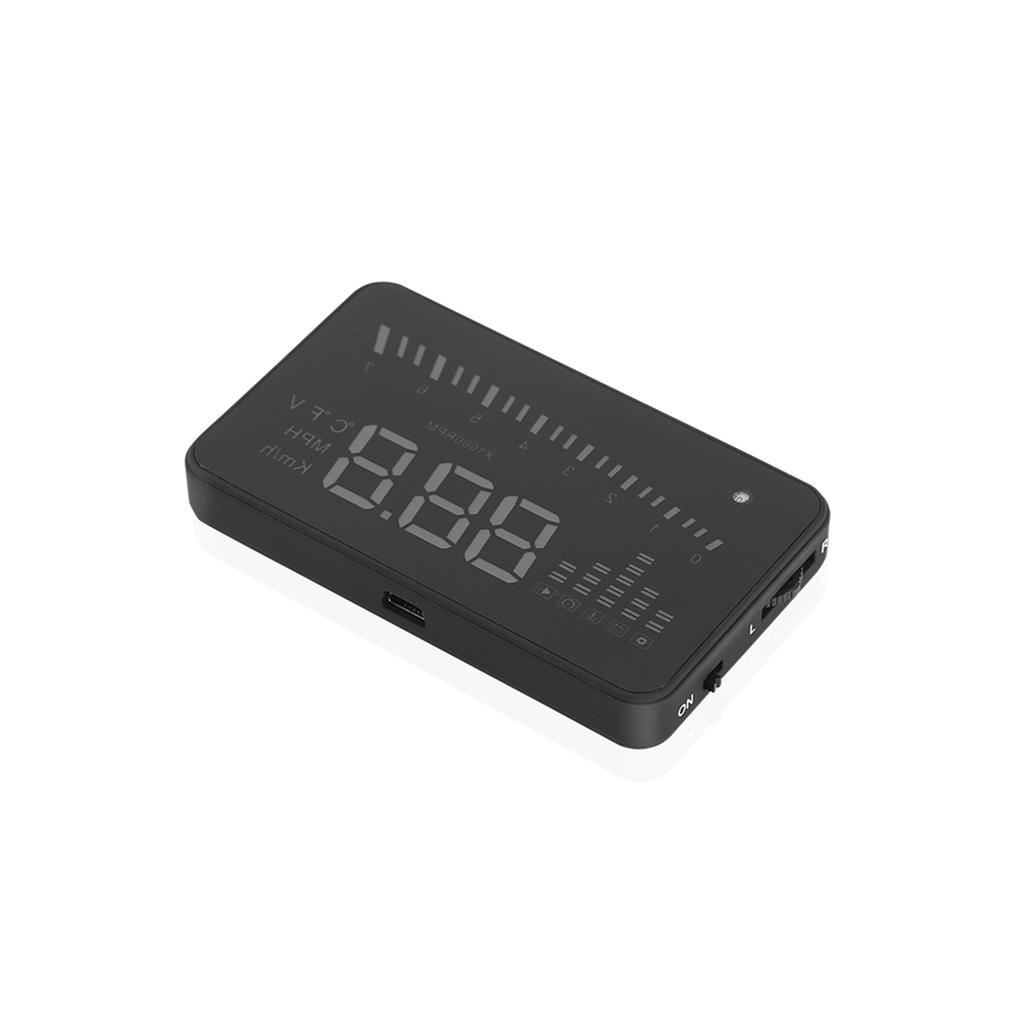

HUD
Функция кнопки
1. Интерфейс OBDII, для связи с интерфейсом OBD автомобиля.
2. Кнопка включения и выключения питания.
3. Волновая кнопка: Кнопка "Вверх" (поворот кнопки вверх торгом),Кнопка ОК(нажатие кнопки по вертикали),Кнопка "Вниз" (поворот кнопки вниз на пониженную сторону).

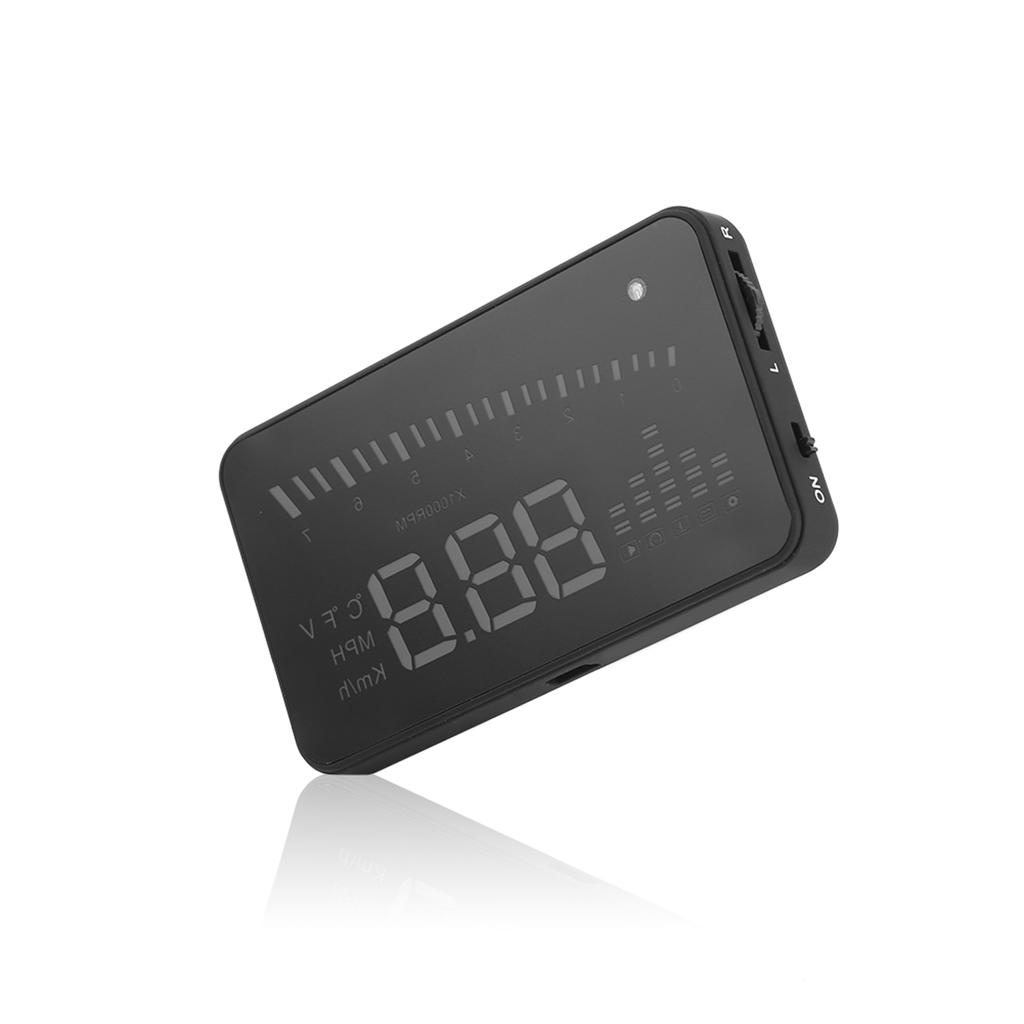

HUD
отображение информации
1. Датчики освещенности:яркость можно менять с изменением внешней яркости.
2. Скорость вращения: указывает на вращающееся состояние двигателя, а измеренная шкала представляет достигнутую скорость.
3. Блок скорости вращения: указывает на статус вращения двигателя, 1 означает 1000 об/мин.
HUD
монтаж
2
Узнайте о 16-контактной диагностической ссылке (см. рисунок ниже 2) автомобиля и хорошо подключите его к соединительной линии OBDII.
Рисунок 1 Рисунок 2
Инсталляция «Отражательная пленка»
Пожалуйста, обратите внимание: HUD проецирует информацию о дисплее на переднее ветровое стекло автомобиля, потому что ветровое стекло двойное, что создает двойное изображение на лобовом стекле при отображении. Двойное изображение автомобиля будет другим. Если вы видите четкую информацию на дисплее, то нет необходимости использовать отражающую пленку. Если изображение двоится, используйте отражающую пленку..

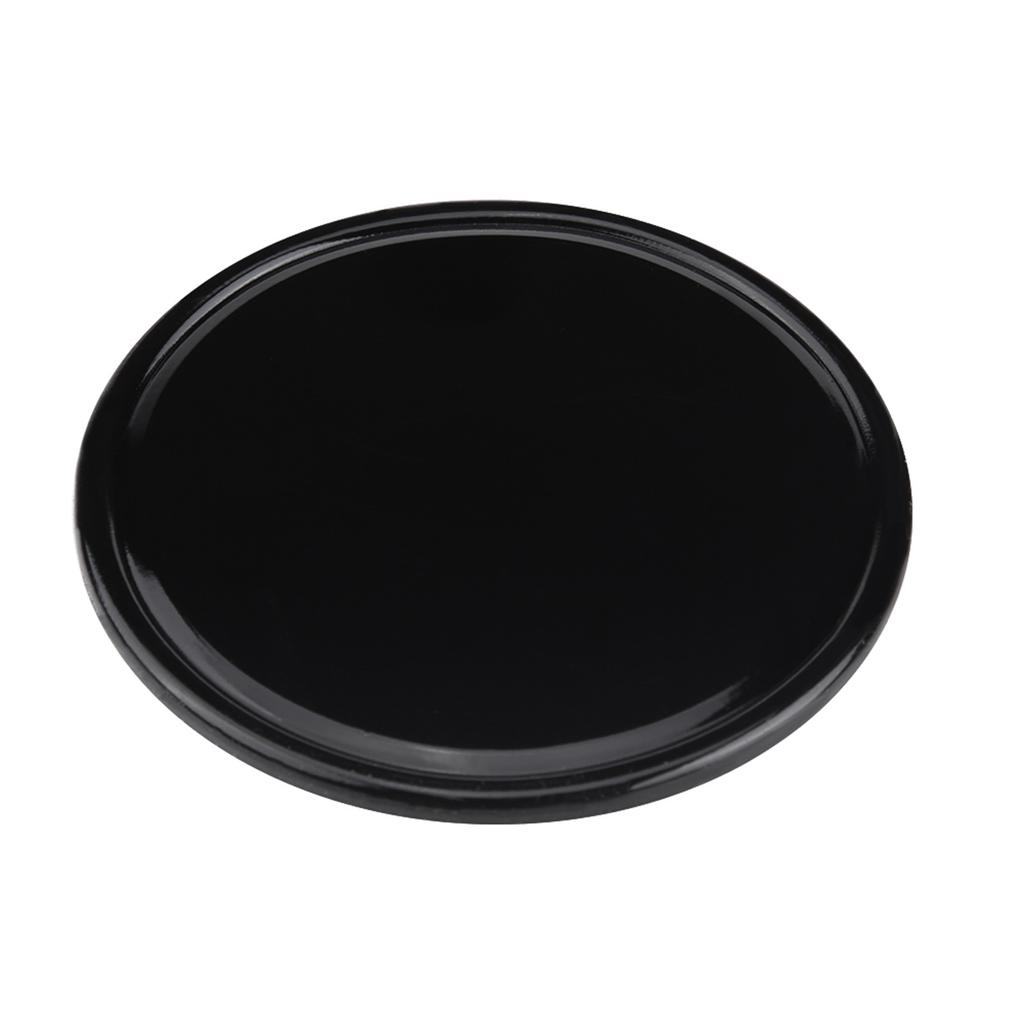

Сначала положите прилагаемые противоскользящие коврики перед приборной панелью, а затем установите на них HUD..
Во-вторых, пожалуйста, наклейте отражательную пленку на лобовое стекло.
Отражающая пленка должна быть наклеена прямо над хост-машиной, и она должна отражать весь экран дисплея..
Способы вставки пленки:
1. Распылите немного воды на место, на которое будет наклеена пленка, а затем используйте сухое полотенце, чтобы очистить его;
2. Оторвать заднюю сторону(отмечено 1) отражающей пленки, затем приклейте ее в нужное место.
3. После того, как вы хорошо отрегулировали местоположение, вы можете использовать скретч-доску или что-то еще плоское, чтобы слизать пленку и выдавить воду наизнанку, пока в ней не будет пузырька или воды..
4. Оторвать лицевую сторону (отмечено 2) фильма-отражения. Если пленка не может отобразить всю информацию, пожалуйста, отрегулируйте нескользящий коврик..
Первое использование HUD
Настройка HUD
Информация на дисплее HUD поступает от ЭБУ (электронного блока управления). Поскольку при производстве автомобиля существует разница между приборной панелью автомобиля и ЭБУ, вы можете войти в режим настройки, чтобы точно отрегулировать значение на дисплее HUD, чтобы достичь того же значения, что и на приборной панели.. Мы отрегулировали HUD в соответствии с общими значениями испытаний на заводе. Если вы обнаружите, что информация на дисплее HUD отличается от информации на приборной панели, выполните следующие корректировки.:
1. Длительное нажатие волновой кнопки вертикально в течение 5 с
Пожалуйста, войдите в режим настройки, есть три кнопки для кнопки волны: Кнопка "Вверх" (поворот кнопки вверх торгом), Кнопка ОК(нажатие кнопки по вертикали), Кнопка "Вниз" (поворот кнопки вниз на пониженную сторону), после входа в режим настройки нажмите кнопку OK по вертикали один раз, меню увеличится на один. Поворот кнопки вверх или вниз для увеличения или уменьшения параметра. После завершения настройки нажмите и удерживайте кнопку вертикальной волны в течение 5 секунд, чтобы вернуться к интерфейсу дисплея..
Войдите в режим настройки:
Параметр приведен ниже:
Меню
Параметры
Диапазон регулировки
Объяснение
По умолчанию
0
скорость
50 150
50процент 150процент
107
1
Скорость вращения
50 150
50процент 150процент
117
2
Сигнализация скорости вращения
10 75
1000 7500об
25
3
Сигнализация скорости
30 500
50процент 150процент
120
4
Регулировка яркости
0 2
0 - автоматическая регулировка, 1 - самая темная, 2 - самая яркая
0
5
Блок скорости
0 2
0 - об/мин, 1 - КМ, 2 - миль/ч
1
6
Единица измерения температуры воды
0 2
0 — температура воды, 1 — по Цельсию, 2 — по Фаренгейту
1
7
110 150
132
2.
В
В то же время кратковременно нажмите кнопку OK
:
3. Нажмите и удерживайте кнопку «махнуть» в течение 5 секунд, вы услышите тиканье HUD, это означает, что HUD завершил восстановление заводских настроек..
4. Нажмите и удерживайте кнопку «волна» в течение 5 секунд, и значок будильника выключится. Нажмите и удерживайте кнопку «волна» в течение 5 секунд еще раз, и значок будильника включится..
Восстановление заводских настроек:
После подключения HUD и вашего автомобиля вы заведете свой автомобиль
Наберите кнопку колеса, оставайтесь в течение 5 секунд, HUD все световые индикаторы показывают, а именно восстановить заводские настройки, набрать 5 секунд еще раз, вернуться на главную страницу
Технический параметр:
Температура окружающей среды: от 40 по Цельсию до +80 по Цельсию
Барометрический пресс: 86 106кПа
Относительная влажность: 10 процентов 95 процентов
Голос окружающей среды: < = 60дБ
Сигнализация уровня звука: > = 30дБ(К)
Размер изделия: 9*5.4*1.2(см)
Общая проблема, причина и способ решения
Проблема
Возможная причина
Способ решения
Нет сигнализации скорости
Функция закрыта
откройте выключатель сигнализации
Отсутствие скорости вращения
Значение параметра слишком велико или функция закрыта
Сброс и открытие выключателя сигнализации
Нет дисплея после запуска
Переключатель не открыт
Нет отображения скорости и частоты вращения двигателя
Связаться с производителем автомобиля
Скорость неточна
Единицей измерения скорости является MPH
Переключение единицы скорости на КМ Ч
Только скорость отображения
Скорость превышает 80 км/ч
Вход в набор и переключение режима отображения на 1
В коплект входит:
1 х Head Up Display
1 x отражение пленка
1 x не скольжения мат
1 x OBD кабель
1 х Руководство
