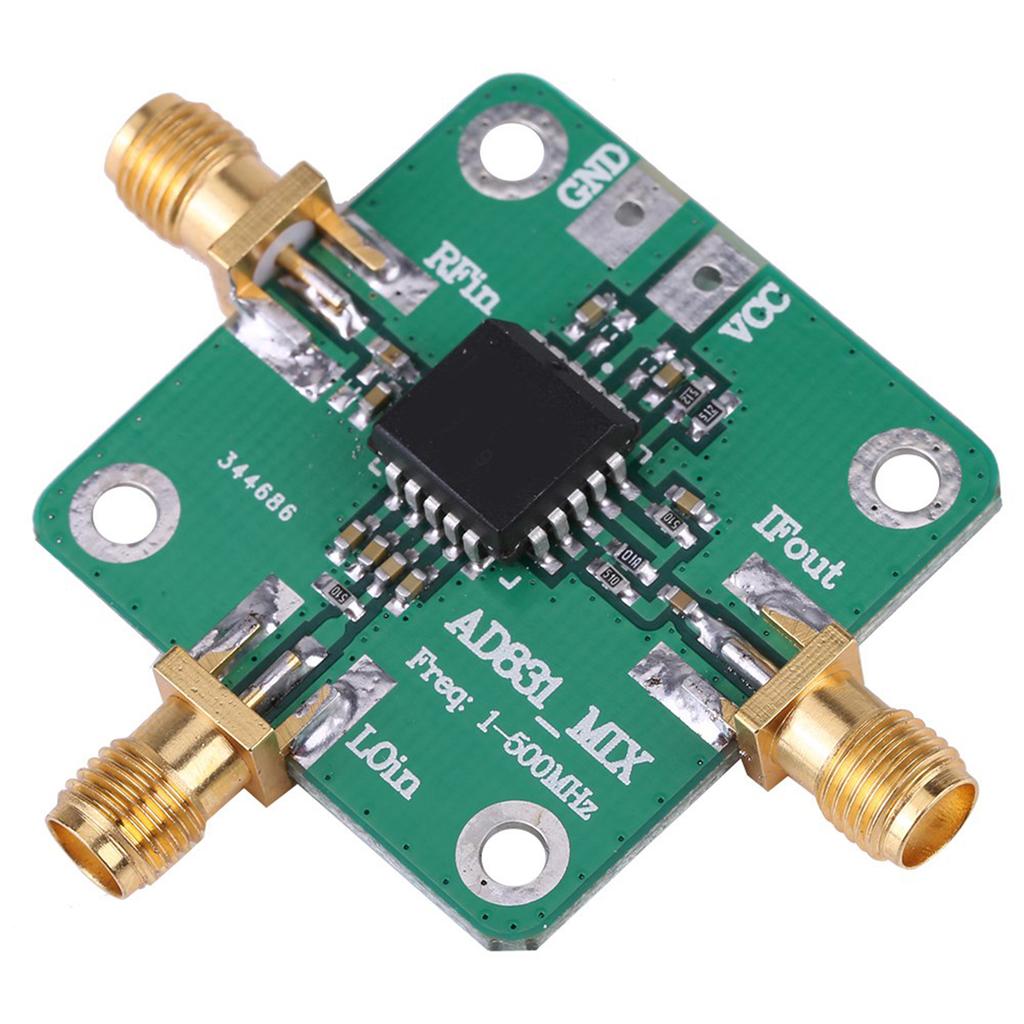

Характеристики:
AD831 — это однокристальный смеситель с низким уровнем искажений и широким динамическим диапазоном, подходящий для приемников КВ и УКВ диапазона частот RFIF, второй смеситель в
D
Базовая станция МРТ, преобразование основной полосы постоянного тока, квадратурная модуляция и демодуляция, ультразвуковая визуализация, обнаружение сдвига частоты и другие приложения.
AD831 обеспечивает точку пересечения интермодуляционных составляющих третьего порядка +24 дБм, реализуя мощность гетеродина 10 дБм, без необходимости использования мощного гетеродина..
Нет соответствующих проблем с экранированием и изоляцией, поэтому, по сравнению с пассивным смесителем, для повышения производительности системы, снижения стоимости системы.
Смеситель разработан как единый источник питания, порты RF, IF и LO с конденсатором изоляции постоянного тока, прост в использовании.
Рабочая частота входов RF и LO может достигать 500 МГц.
Выход ПЧ является однострестрым выходом напряжения.
С выходной полосой пропускания 250 МГц.
Для установки усиления используется один резистор, соединенный между выводами OUT и FB.
Усилитель имеет низкие характеристики смещения постоянного тока, поэтому его можно использовать для преобразования частоты в полосе постоянного тока и квадратурной амплитудной демодуляции.
При оптимальном выходном усилителе микшера и импедансе источника коэффициент шума SSB микшера составляет 10,3 дБ на частоте 70 МГц..
В отличие от пассивного смесителя, для AD831 не требуются вносимые потери, внешнее дуплексное устройство и пассивная оконечная нагрузка.
Характеристики:
Радиочастотный вход: 0.1500МГц
Радиочастотный вход: +10дБм (Степень сжатия 1дБ)
Вход локального генератора: 0.1500МГц
Вход локального генератора: 10 дБм
Выход ПЧ: 0.1200МГц
Напряжение источника питания: Однотактный источник питания 911 В
Размер: 33*33мм1.3*1.3дюйма
В коплект входит:
1 x
Частота
Смеситель
AD831 — это однокристальный смеситель с низким уровнем искажений и широким динамическим диапазоном, подходящий для приемников ВЧ и УКВ-диапазонов, частот RFIF, второй смеситель в базовой станции DMR, преобразование основной полосы постоянного тока, квадратурная модуляция и демодуляция, а также ультразвуковая визуализация, частотная модуляция
AD831 обеспечивает точку пересечения интермодуляционных составляющих третьего порядка +24 дБм, реализуя мощность гетеродина 10 дБм, без необходимости использования мощного гетеродина.
Нет соответствующих проблем экранирования и изоляции, поэтому, по сравнению с пассивным смесителем для повышения производительности системы, снижения стоимости системы
Смеситель разработан как единый источник питания, порты RF, IF и LO с конденсатором изоляции постоянного тока, прост в использовании
Усилитель имеет низкие характеристики смещения постоянного тока, поэтому его можно использовать для преобразования частоты в полосе постоянного тока и квадратурной амплитудной демодуляции.
напряжение: Однотактный источник питания 911 В
