Набор для самостоятельного изготовления светодиодного градиентного кольца с эффектом «водного света» Красный Зеленый Синий DIY Электронный набор Веселый эксперимент по пайке Обучающий

Тип : Светодиодная водяная лампа с кольцеобразной формой и градиентной подсветкой Товары для дома : электрический Имя бренда : Айдипен Происхождение : Материковый Китай Сертификация : ЕС

Светодиодный водяной свет Светодиодный круглый водяной свет Набор для изготовления для тренировки навыков Паяльные тренировочные детали Набор электронных компонентов для самостоятельной сборки

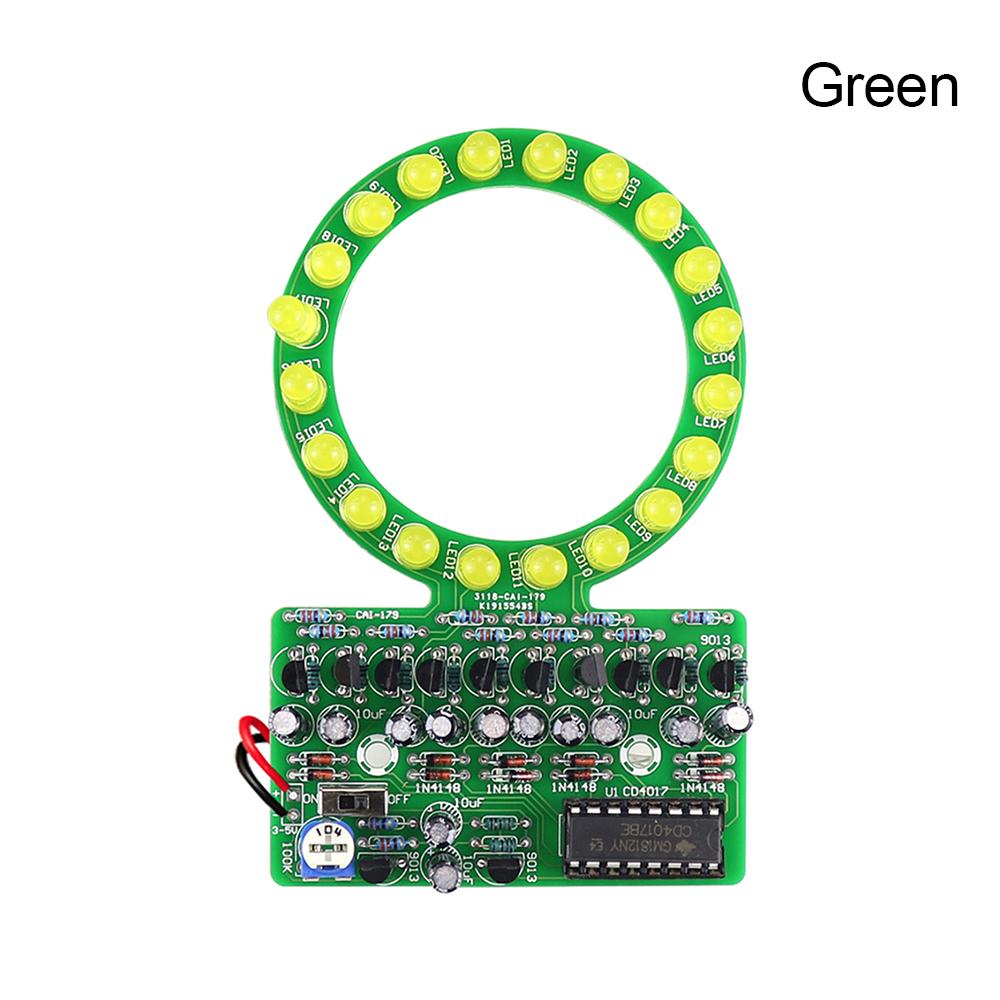

Описание: 1. Типичный ходовой огонь — это включать только один светодиод за раз. Эта схема добавляет конденсатор к оригинальной схеме светодиодного габаритного огня для создания задержки, тем самым достигая эффекта постепенного гашения светодиода. 2. Оснащен синим и белым регулируемым потенциометром для регулировки скорости потока 3. Хороший эффект, с 20 яркими светодиодными огнями 4.Светодиоды будут менять яркость от яркой к тусклой, создавая постепенный перетекающий эффект. 5. Электронный набор для сборки светодиодных гирлянд с циклическим градиентным свечением может сделать DIY еще увлекательнее Принцип работы схемы: Обычный ходовой огонь зажигает только один светодиод за раз, а эта схема добавляет конденсатор к оригинальной схеме светодиодного ходового огня для создания задержки, тем самым достигая эффекта постепенного гашения светодиода.. Мы анализируем, используя один из методов. Когда Q0 выдает высокое напряжение, конденсатор C1 заряжается через диод D1, и напряжение приближается к VCC. В то же время транзистор Q1 включен, а светодиоды LED1 и LED2 включены. При переходе в следующее состояние Q1 выдает 0, а Q2 выдает 1. Из-за однонаправленной проводимости диода электрический заряд конденсатора C1 разряжается только на землю через выводы E резистора R1 и транзистора Q1.. По мере снижения напряжения на обоих выводах конденсатора C1 транзистор постепенно приближается к состоянию отсечки, поэтому светодиоды LED1 и LED2 постепенно тускнеют.. Аналогично, другие светодиодные индикаторы постепенно меняли яркость от яркой к тусклой, создавая плавный перетекающий эффект.. Импульсный входной сигнал микросхемы 4017 обеспечивается схемой мультивибратора, состоящей из транзисторов Q11 и Q12.. Изменение сопротивления RP1 может изменить частоту колебаний, тем самым регулируя скорость потока воды. Параметры: цвет: Доступно в красном, синем и зеленом цветах Напряжение питания: подключено к источнику питания постоянного тока 3 В (питание от двух Нет. 5 сухих батарей) Размер доски: 104 * 74 мм Диаметр кольца лампы: 60мм Технологии производства: Сварка и установка компонентов — ключ к успеху. Пожалуйста, используйте высококачественный припой, паяные соединения должны быть блестящими и без подтеков припоя.. Компоненты не должны устанавливаться неправильно, и при производстве следует соблюдать определенный порядок.. После установки одной части компонентов установите другую часть. Начните устанавливать низкопрофильные компоненты, такие как резисторы, а затем установите высокопрофильные компоненты.. Интегральная схема сначала устанавливается в сокет, а затем устанавливается сам чип после установки всех остальных.. Положение выреза микросхемы должно совпадать с меткой с вырезом на печатной плате. После установки еще раз проверьте, правильно ли установлены компоненты и хорошо ли они сварены, а затем подключите источник питания.. Обратите внимание, что положительное и отрицательное подключения нельзя менять местами. Включите выключатель, наблюдайте за эффектом мигания светодиода, а затем отрегулируйте потенциометр, чтобы наблюдать скорость потока светодиода. Пакет включает: Резистор 1/6 Вт 10 кОм (без положительных или отрицательных полюсов) * 12 Резистор 1/6 Вт 330 Ом (без положительных или отрицательных полюсов) * 12 Диод 1N4148 (при отрицательном положении кольца) * 10 Триод S9013 TO-92 * 12 Электролитический конденсатор 4 * 7 10 мкФ (длинный передний фут) * 12 Сине-белый горизонтальный потенциометр 100 кОм (104) * 1 Переключатель SS12d00 второй скорости трехконтактный * 1 5-мм светодиод (длинная стопа) * 20 CD4017 DIP16 * 1 Номер метки: U1 16-контактный разъем * 1 номер метки: U1 2 батарейных блока АА 3 В (цветной случайный) * 1 M3 * 10 винтов * 2 Гайка M3 * 2 Печатная плата * 1 метка:да
