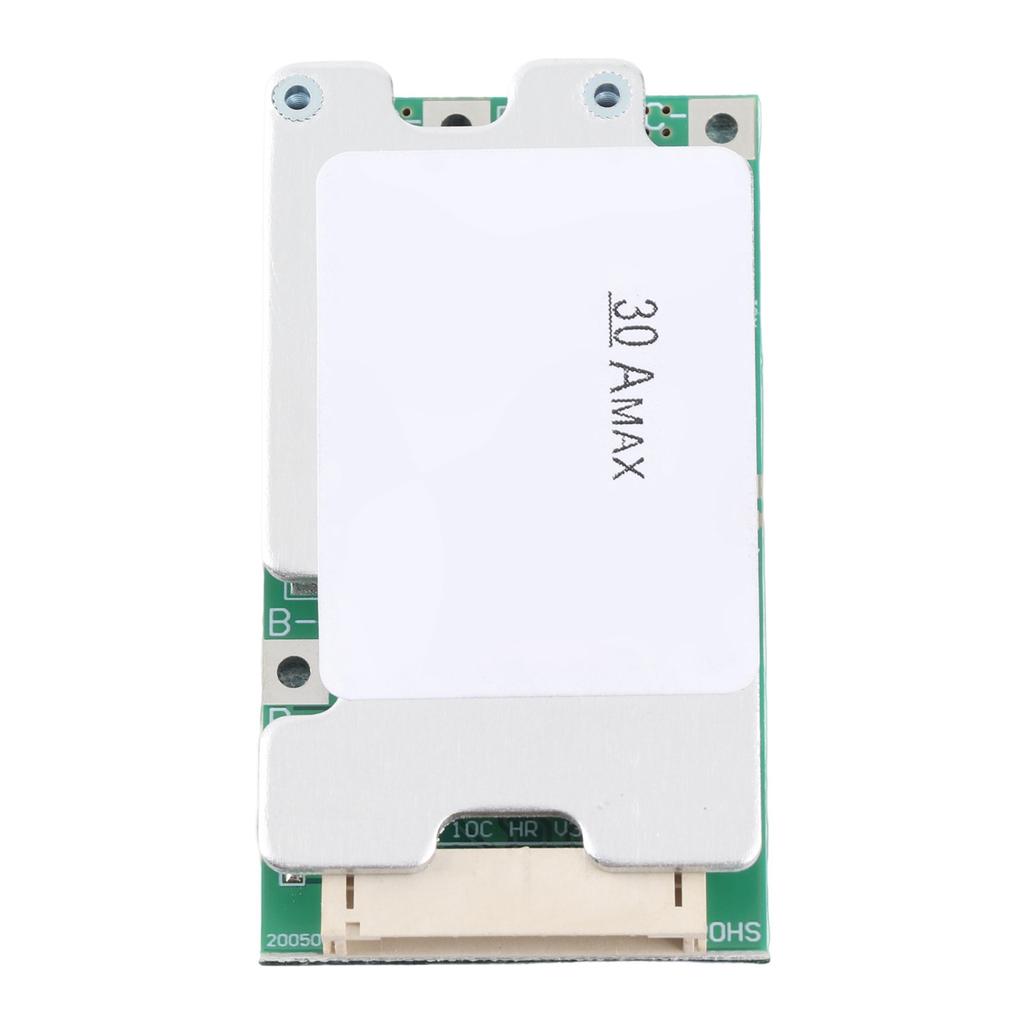

Плата BMS PCB для защиты литий-ионных аккумуляторов 10S 36V 30A с функцией балансировки

Характеристики: Защитная плата предназначена для 10 последовательно соединенных литий-ионных аккумуляторов, она может использоваться для тройных аккумуляторов 3,7 В, марганцевокислых аккумуляторов и кобальтокислых аккумуляторов.. Он имеет функцию баланса, которая обеспечит полную зарядку каждого аккумулятора одновременно.. Поддержка защиты от перезаряда, защиты от переразряда и защиты от короткого замыкания. Это костюм подходит для электромобиля, электромобиля-помощника, скейтборд-мобиля, инвертора и т. д. Подходит для нескольких типов аккумуляторов, безопасен, надежен и прост в использовании. Технические характеристики s: Применимое напряжение: 36V Применимая мощность: <1000W Максимальный рабочий ток: 30А Непрерывный максимальный ток: 20А Напряжение защиты от перегрузки: 2,6 В Напряжение защиты от перезаряда: 4,25 В Зарядный ток: Максимум 10A Балансовое напряжение: 4,2 В Вес: 46 г Ступени проводки платы защиты BMS 1. Во-первых, подключите батареи последовательно 2. Убедитесь, что напряжение каждой струны одинаково (разница между самым высоким и самым низким напряжением предпочтительно находится в пределах 0,1 В), и диапазон напряжения составляет от 3,2 до 4,0 В. 3. Сначала подключите распределенный кабель, подключите в соответствии со схемой и вставьте кабельный порт в порт платы после проверки его правильности (сначала подключите батарею, затем вставьте плату, шаг не может быть отменен). 4. Проверьте, равно ли общее положительное напряжение порта C и порта P относительно аккумулятора общему напряжению аккумулятора.. Если они равны, правление работает нормально. 5. Припаяйте отрицательный вывод аккумулятора B- к порту, отмеченному B- на плате. 6. И отрицательный выход батареи, и отрицательный электрод зарядки платы одного порта подключены к порту, отмеченному C на плате. (порт P просто болтается). 7. Отдельный порт (другой порт) плате, отрицательный полюс выхода аккумулятора приваривается к P, а отрицательный полюс зарядки приваривается к порту, отмеченному C на плате. В пакет включено: 1 x Совет по защите 1 х Кабель уведомление: .
