Характерная черта:

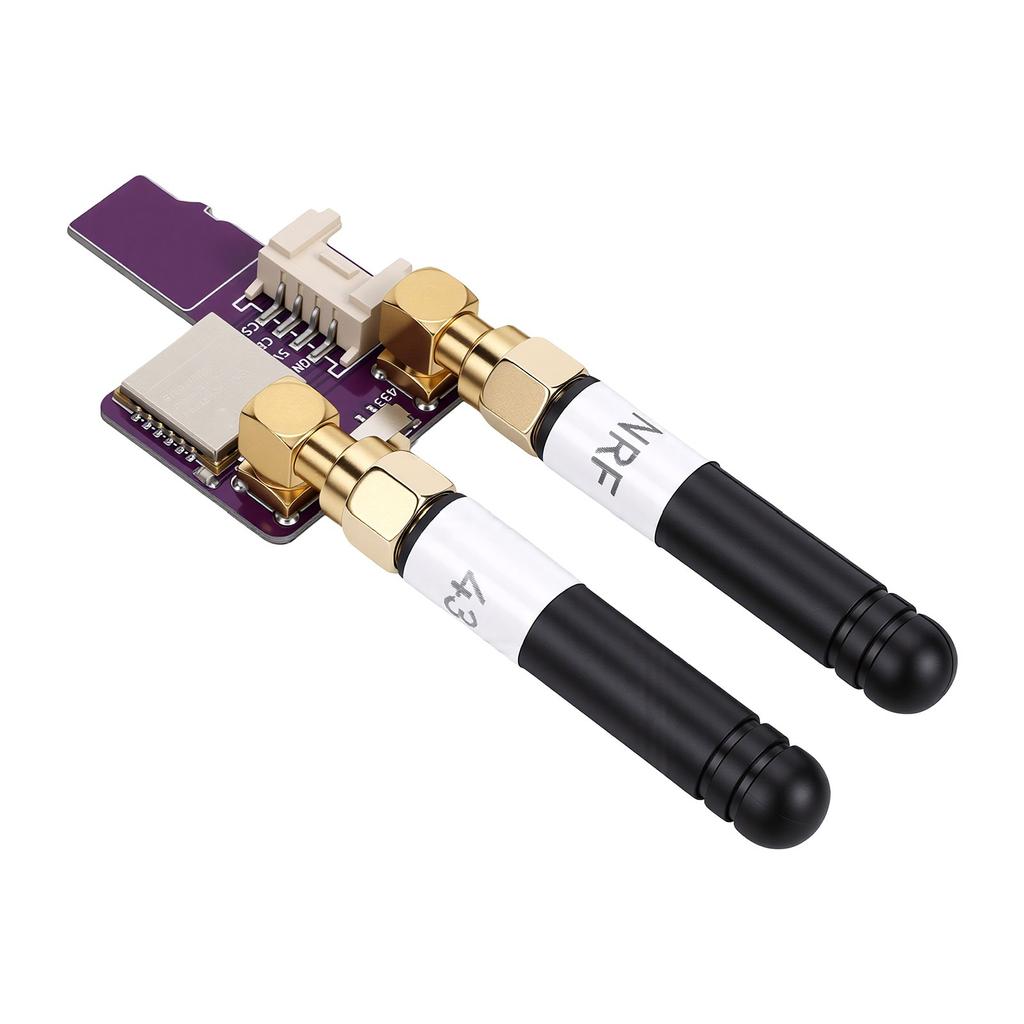

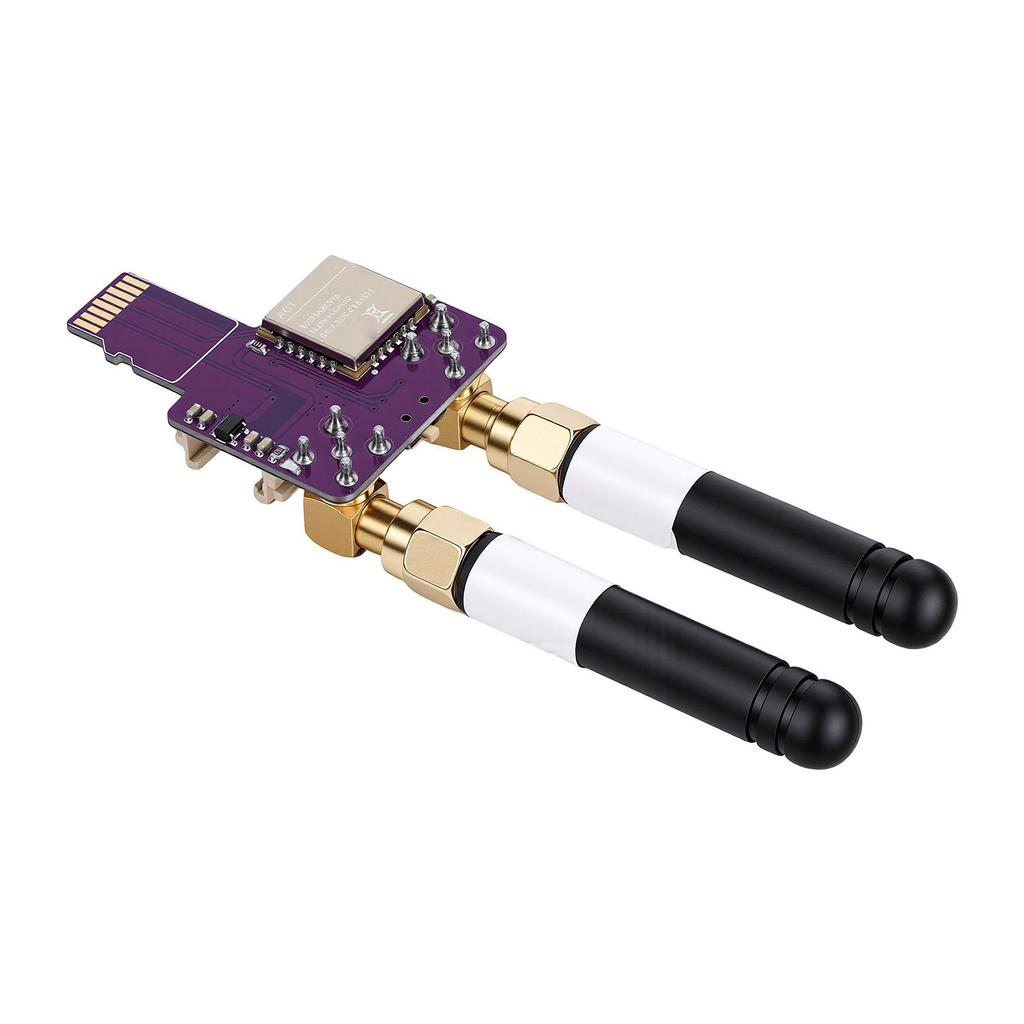

1. Двухдиапазонный РЧ-модуль: Этот модуль RF 2-в-1 предназначен для установки в M5Stack CardPuter и стандартный контроллер с интерфейсом SPI, объединяя две основные частотные полосы, Sub 1 ГГц. (433 868 915 МГц) и 2,4 ГГц, удовлетворяя различные сценарии, такие как Интернет вещей (IoT), сбор данных.
2. Независимая работа двух чипов: ТС1101 (ниже 1 ГГц) и NRF24L01+(2,4) может использоваться отдельно или одновременно, не мешая друг другу.
3. Точное совпадение: Эта двухдиапазонная RF-плата специально оптимизирована для CardPuter, шаг выводов и логический уровень точно соответствуют M5Stack CardPuter. (Допуск 5 В, с LDO).
4. Стандартный интерфейс SPI: Двойной модуль расширения RF оснащен стандартным интерфейсом SPI, совместимым с основными платформами, такими как ESP32 и STM32, и предоставляет обширные библиотеки процедур.
5. Высокая чувствительность: CC1101 имеет чувствительность приема 116 дБм и программируемую мощность. NRF24L01+ поддерживает несколько PIPEs и автоматический ответ. На борту 2 независимых интерфейса антенн, используемых для Sub 1G и 2,4G соответственно, со стабильным сигналом.
6. Промышленный штыревой разъем: Этот двухдиапазонный ВЧ-модуль имеет выводы, такие как fit for VRK VIN 5V GND, удобные для внешнего расширения.
Технические характеристики:
Тип объекта: Двухдиапазонный РЧ-модуль
Материал: печатная плата
Частотный диапазон: 300 348 МГц, 387 464 МГц, 779 928 МГц
Типичная частота: 433 МГц, 868 МГц, 915 МГц
Максимальная выходная мощность: +12дБм
Получение Чувствительности: 116 дБм при 1,2 кбит/с
Интерфейс связи: 4-проводной SPI (до 10 МГц)
Потребляемая мощность: RX: 18мА; TX при +10 дБм: 30мА
Часть NRF24L01+:
Частотный диапазон: 2.400 2.525ГГц
Типичная частота: 2,4 (Глобальный)
Максимальная выходная мощность: 0 дБм +7 дБм (конфигурируемый)
Получение Чувствительности: 94 дБм при 250 кбит/с
Интерфейс связи: 4-проводной SPI (до 8 МГц)
Потребляемая мощность: RX: 12 мА; TX при 0 дБм: 11мА
Общая часть:
Модуль питания: +5В или VIN (6 12В) вход, бортовой LDO 3,3 В
Расположение контактов: Общая SPI-шина, независимый выбор микросхемы (CS) штырь
Подходит для VRK: Вход внешней кнопки сброса (Сброс низкого уровня, можно подключить кнопку или GPIO микроконтроллера для управления сбросом модуля)
VIN: Широкий вход напряжения (6 12В), преобразовано в 3,3 В для использования микросхемой с помощью бортового LDO
Список пакетов:
1 x Двухдиапазонный РЧ-модуль
1 x 2,4 ГГц антенны (3dBi Стикер)
1 x Антенны Sub 1G (433М 868М Гибкий)
1 x 20 см перемычка (Женский к Женскому для Тестирования)
1 х ящик для хранения
