Характерная черта:
1. ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ: В комплекте лазерного гравировального станка используется главный чип управления Cortex M4 и микропроцессор с основной частотой 168M.
2. НЕСКОЛЬКО ФУНКЦИЙ: Комплект лазерного гравера поддерживает карты памяти(не включено) и хранилище U-дисков, модуль WIFI с возможностью расширения, модуль отключения питания, переключатель обнаружения сломанного материала, внешний слот для карт
3. 3.5-дюймовый сенсорный экран: Обеспечивает четкое чтение, может упростить процесс работы пользователя благодаря понятному интерфейсу пользователя, интуитивно понятному отображению требуемых функций, простоте эксплуатации для пользователей.
4. ВЫСОКАЯ СКОРОСТЬ ГРАВИРОВКИ: Благодаря высокой скорости оборота входов/выходов основного модуля управления и мощному таймеру, для MKSDLC32 может достигать очень высокой скорости гравировки, которая может достигать 8000 мм/мин.
5. ВЫСОКАЯ ТОЧНОСТЬ ПЕЧАТИ: Сенсорный экран 3D-принтера может быть полностью совместим с контроллером машины, что обеспечивает высокую точность операций печати и печать стабильной продукции отличного качества.
6. НОВОЕ ОБНОВЛЕНИЕ ДЛЯ TMC2209: Имеет все функции для tmc2208 и может полностью заменить для tmc2208. В то же время, для tmc2209 лучше рассеивается тепло, поддерживает больший ток, не имеет функции датчика, что может прекрасно заменить оригинал для TMC2100 A4988 DRV8825 8729.
Технические характеристики:
Тип объекта: Комплект лазерной гравировальной машины
Параметры материнской платы:
модель: Для MKSDLC32
напряжение: 12-24 В постоянного тока (MCU: Для ESP32-WROOM-32U (32 бит)
Частота микроконтроллера: 240МГц
Флэш-память: 8192Кбайт
объем памяти: 520Кбайт
Лазерная скорость: Оффлайн дисплей: Для MKS TS24-R, TS35-R
Прошивка: GRBL
Драйвер последовательного порта: USB
Axes WIFI на борту: 4(X, Y1, Y2, Z)
Веб-сайт: поддержка
APP: поддержка
Карта памяти(не включают в себя): Поддерживается
Для лазерных инструментов MKS: поддержка
Доступная машина: Лазерный гравировальный станок с ЧПУ
Шаговый привод: A4988 DRV8825, TMC2208 2209 2225 (двигатель Nema17)
Дополнительный водитель: TB6600, TMC2160 (для двигателей Nema23)
Быть: Менее 20 Вт (>20 Вт, внешний источник питания)
Совместимое программное обеспечение: Для LaserGrbl, для Xloader, для GrblController, для benbox, для mDraw, для LightBurn

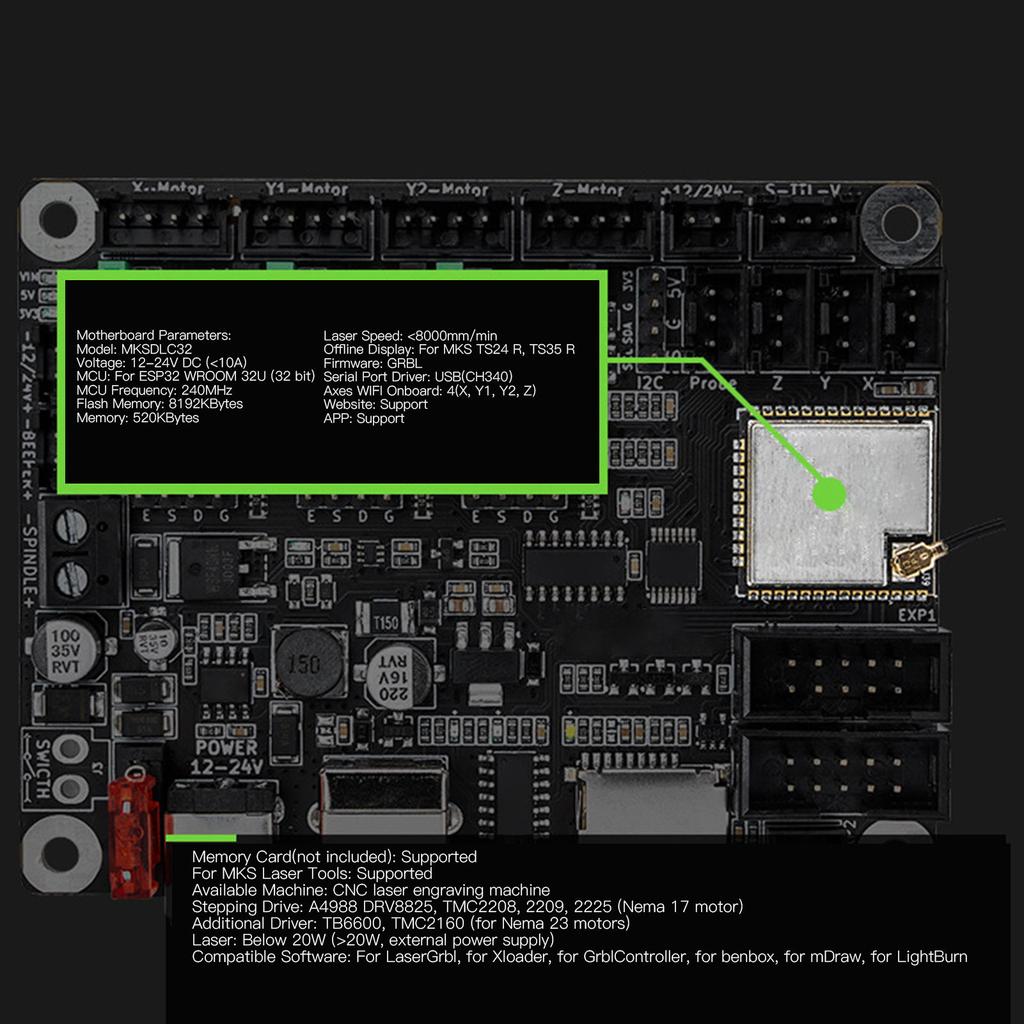

Введение в материнскую плату:
Материнская плата MKS DLC32 — это офлайновая мастер-плата гравировки, специально разработанная для настольных гравировальных станков.. Аппаратное обеспечение оснащено 32-битным высокоскоростным модулем ESP32, встроенной функцией WIFI, прямым управлением 2,4- или 3,5-дюймовым сенсорным цветным экраном; Возможность реализации быстрой гравировки, управления веб-страницей, управления мобильным приложением и других функций.. Монтажные отверстия и размеры платы MKS DLC32 совместимы с MKS DLC и могут также использоваться с программным обеспечением для ПК GRBLaser и LightBurn.
Параметры экрана:
модель: TS35-R V2.0
Измерение: приблизительно. 110 x 65 мм / 4,33 x 2,56 дюйма
Цветной сенсорный экран: 3,5-дюймовый сенсорный экран
Микропроцессор: Для основного управляющего чипа Cortex-m4, основная частота 168M
Метод обновления: Карта памяти(не включено) обновление файла
Поддержка системы хранения данных: Карта памяти(не включено), U диск
Поддерживаемый формат файла: G-код
Расширяемый модуль: Модуль WIFI, модуль отключения питания, переключатель обнаружения поломки материала, внешний слот для карты
Параметры драйвера шагового двигателя:
модель: Для TMC2209
Материал: Печатная плата и алюминиевый сплав
Микрошаг: 256 Подразделений
Ток привода: 2.8A
Конфигурация: STEP, DIR или UART
Заводской ток по умолчанию: 0,85А
Напряжение двигателя привода нагрузки: 5,5-28 В
Рабочее напряжение IC Logic: 3-5V
заявка: Все виды 3D-главных плат управления
Рекомендуемый ток: Не более 1,7А
Как пользоваться:
Использовать согласно схеме
Список пакетов:
1 x Для материнской платы MKS DLC32 V2.1
1 x синий USB-кабель
1 x Дисплей TS35-R V2.0
2 x 10-контактный кабель 40 см
3 x Привод
3 x Радиатор
