Характерная черта:
1. Это высокоэффективный регулируемый модуль питания. Когда входное напряжение ниже, выше или равно выходному напряжению, выходное напряжение может оставаться стабильным..
2. Этот модуль имеет идеальные функции защиты и может применяться для зарядки солнечной энергии.
3. Печатная плата использует процесс 1,6 утолщенного золотого покрытия.
4. Вход использует сменный предохранитель для защиты блока питания и оборудования.
5. Принимает патч, низкое сопротивление, высокочастотные электролитические конденсаторы, так что пульсация падает до точки замерзания.
6. Постоянное напряжение, постоянный ток, защита от пониженного напряжения.
7. Используя окисленные радиаторы для рассеивания тепла, эффект рассеивания тепла лучше, чем у алюминиевых радиаторов.
8. Индуктор изготовлен из железо-кремний-алюминия для снижения тепловыделения.
Технические характеристики:

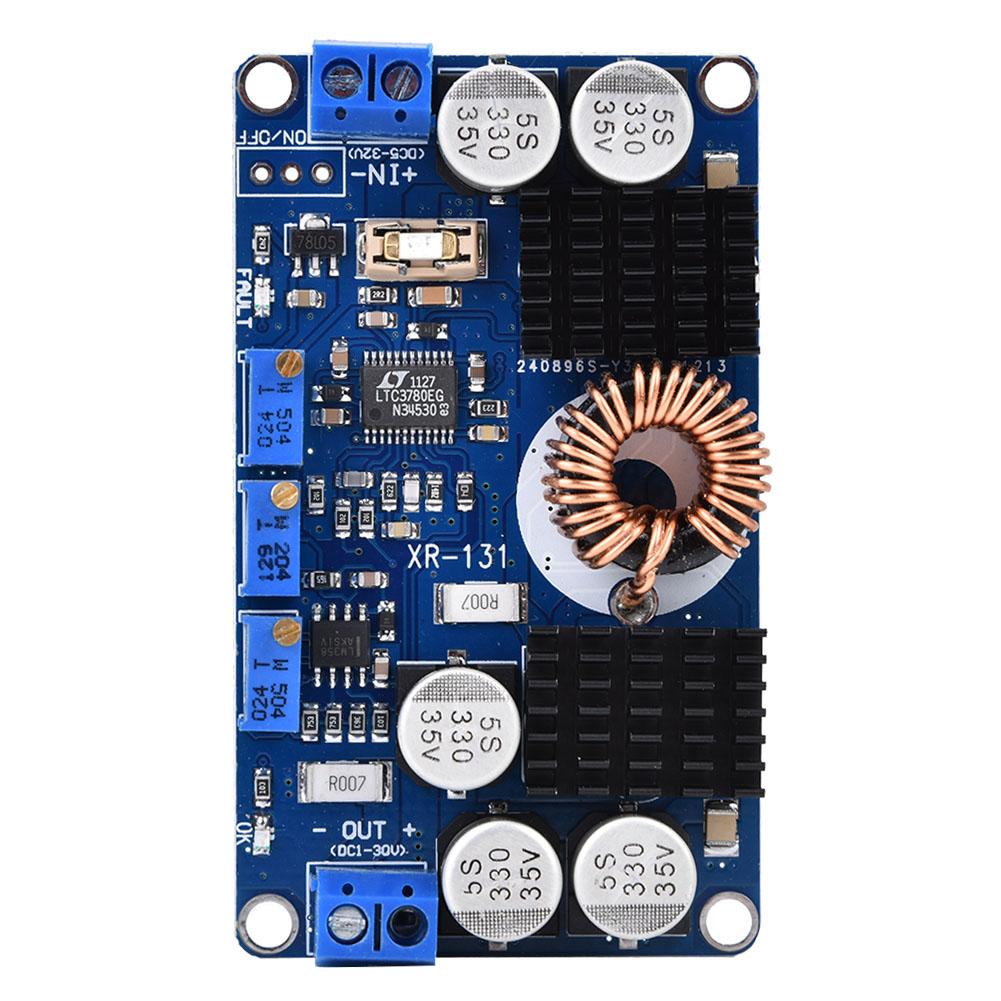

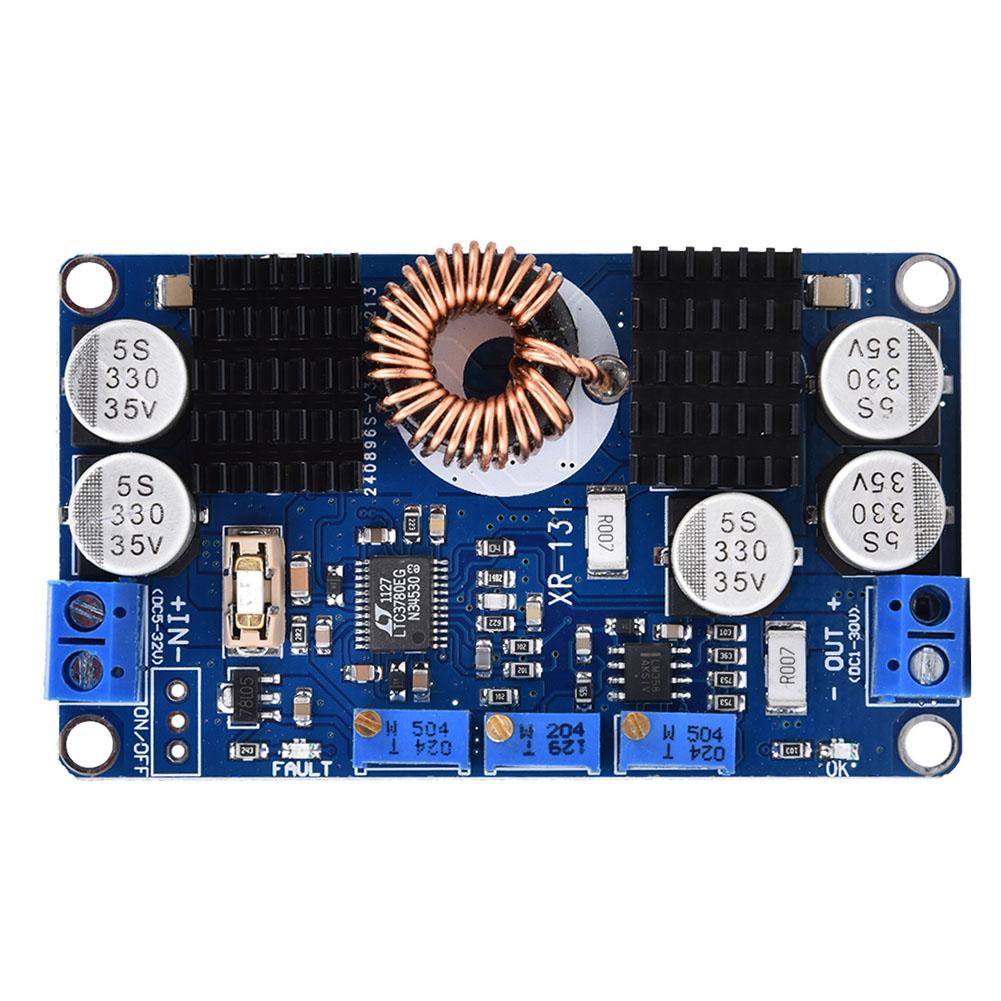

Тип объекта: Автоматический повышающий/понижающий регулятор напряжения
Входное напряжение: DC5 32V (Рекомендуется более 10 В)Выходное напряжение: DC1V 30V непрерывно регулируемыйВыходной ток: 10А (MAX), Долгосрочный менее 7А Выходная мощность: Длительная мощность 80 Вт, пиковая 130 Вт, пожалуйста, усильте теплоотвод при мощности более 80 Вт. Пульсация выходного напряжения.: 50мВ (Измерено при напряжении 12 В на 12 В, 5 А)Защита от короткого замыкания: ДаВход Защита от обратной полярности: Нет, при необходимости подключите диоды Шоттки на входном конце. Защита от обратного тока на выходе.: Нет, при использовании для зарядки аккумулятора или индуктивной нагрузки, пожалуйста, подключите диод Шоттки на выходном концеРазмер: 77.6x46.5x15мм 3.06x1.83x0.59дюйм
Метод корректировки:
1. Метод регулировки защиты от пониженного напряжения аккумулятора: (Установите защиту от пониженного напряжения 10 В и отключение выхода, используя 12-вольтовую кислотную батарею в качестве примера)Подключите вход к регулируемому источнику питания и установите 10 В, отрегулируйте потенциометр защиты от пониженного напряжения. (увеличение по часовой стрелке, уменьшение против часовой стрелки), до появления индикатора неисправности (красный свет) включен, настройка в порядке; Затем, когда аккумулятор разрядится до 10 В, источник питания автоматически отключается для защиты аккумулятора от повреждений.Примечание: Если устройство не работает от батареи, настраивать не нужно.2. Метод регулировки выходного напряжения: Подключите вход к источнику питания. (напряжение выше значения защиты от пониженного напряжения), красный индикатор не горит, синий индикатор горит, подключите выход к мультиметру, отрегулируйте потенциометр выходного напряжения до требуемого выходного напряжения (Увеличение ХО, снижение КНО).уведомление: В нормальном состоянии красный индикатор не горит, горит синий индикатор, в противном случае есть неисправность, пожалуйста, извлеките неисправные устройства и снова включите питание.3. Метод регулировки выходного тока: (Зарядка 12-вольтового кислотного аккумулятора от 12-вольтового источника питания, ток зарядки 5А в качестве примера)Подключите вход к источнику питания 12 В, параллельно подключите выход к мультиметру, отрегулируйте потенциометр постоянного тока. (Увеличение ХО, снижение КНО), Пока ток не покажет требуемое значение 5А, уберите мультиметр и подключите аккумулятор для обычной зарядки.
Список пакетов:
1 х регулятор напряжения
