Характерная черта:
1. Изысканный модуль,
отличная производительность увеличения.
2. Эффект обнаружения слабого сигнала хороший.
3. AD623 лучше, чем AD620
в практическом использовании. AD623 может работать от одного источника питания, являясь операционным усилителем rail-to-rail, но диапазон питания AD623 (+ 6В@макс) намного меньше, чем у AD620(+ 18 В при макс.), поэтому AD623 больше подходит для интеграции в приложения с низким энергопотреблением и низким напряжением.
4. Во-вторых, внутреннее смещение AD623 действительно намного меньше, чем у AD620.. Когда мы фактически отлаживали модуль, мы обнаружили, что AD623 практически не нуждается в регулировке смещения..
Сигнал переменного тока в основном симметричен относительно нулевой точки, но AD620 требует настройки специальной схемы смещения для устранения постоянной составляющей и достижения эффекта симметрии относительно нулевой точки.
5. Наконец, пропускная способность AD623 отличается от полосы пропускания AD620, а пропускная способность AD620 немного шире, чем у AD623.
Технические характеристики:
Состояние: 100- новый
Тип объекта: Модуль усилителя напряжения
Материал: металл
цвет: Как показано на рисункахРазмер модуля: приблизительно. 50x50 мм 2,0x2,0 дюйма
Вес: приблизительно. 35gМодульный блок питания: 5В 24В - это нормально, но это зависит от выходного напряжения детского распределительного щитка. (Если Клиенту требуется выходное напряжение 5 В, то микросхема серии Ad62x работает от источника питания примерно +3,8 В. Разница напряжений для ее собственного стабилизатора напряжения, поэтому рекомендуется использовать однополярный источник питания выше 12 В.).Пропускная способность модуля: При высоком коэффициенте усиления AD620 623 ниже 50 кГц, а при низком коэффициенте усиления AD620 623 больше 1 МГц
Тип входного сигнала модуля: Однополярный сигнал Или Дифференциальный сигнал
Максимальный коэффициент усиления модуля более чем в 2000 раз (измеренный). Поскольку усиление слишком велико для колебаний в полосе частот формы волны, для достижения высокого коэффициента усиления рекомендуется использовать многокаскадное усиление.
Выходная амплитуда насыщения модуля: Пик переменного тока составляет 10 Впп (+ 5в размах)
Фиксированное выходное напряжение: 5в 10в (Отгрузка по умолчанию: 5v)
Особенности модуля: AD620 — это недорогой высокоточный инструментальный усилитель, для установки коэффициента усиления которого требуется только внешний резистор. Диапазон коэффициента усиления составляет от 1 до 10000.. Этот модуль может быть увеличен в 1000 раз, с аккуратной компоновкой схемы, MINI, разумной компоновкой дизайна и проводкой, щедрыми материалами, подходящими для разработки проектов и студенческой конкуренции. Наша последняя версия AD620 - это две версии для версии с фиксированным коэффициентом усиления (с металлической экранирующей крышкой), другой для версии с регулируемым коэффициентом усиления (без металлической экранирующей крышки), оба имеют фиксированное выходное напряжение на всем пути, наш магазин для удовлетворения спроса клиентов, скользящая переменная в отгрузке без сварки, но с экранирующей крышкой + скользящая переменная, пользователь может выбрать в соответствии со своими потребностями.
Предложения по применению: 1. Этот модуль подходит для усиления сигналов более чем в сто микровольт. Кроме того, важно отметить, что хотя в официальном руководстве указано максимальное усиление 10000 раз, при фактическом использовании этого значения достичь невозможно. Эффект усиления при различных частотах и уровнях входного сигнала может отличаться от фактического усиления из-за влияния произведения коэффициента усиления на полосу пропускания и напряжения питания. Операционный усилитель не превышает максимальное выходное напряжение источника питания.
2. Произведение полосы пропускания усиления усилителя (указывается как GBWP, GBW, GBP или GB) является произведением полосы пропускания усилителя и коэффициента усиления полосы пропускания, и является параметром, используемым для простого измерения производительности усилителя. Когда частота достаточно велика, произведение полосы пропускания усиления является константой. Например, коэффициент усиления AD623 составляет 800 кГц, что означает, что при частоте 800 кГц коэффициент усиления устройства падает до коэффициента усиления устройства.. Таким образом, A равно 1. Он также показывает, что усилитель может работать на максимальной частоте 800 кГц без искажения входного сигнала.. Поскольку время усиления частоты определяется, то одно и то же устройство может работать только на максимальной частоте 80 кГц, когда требуется коэффициент усиления 10.
.

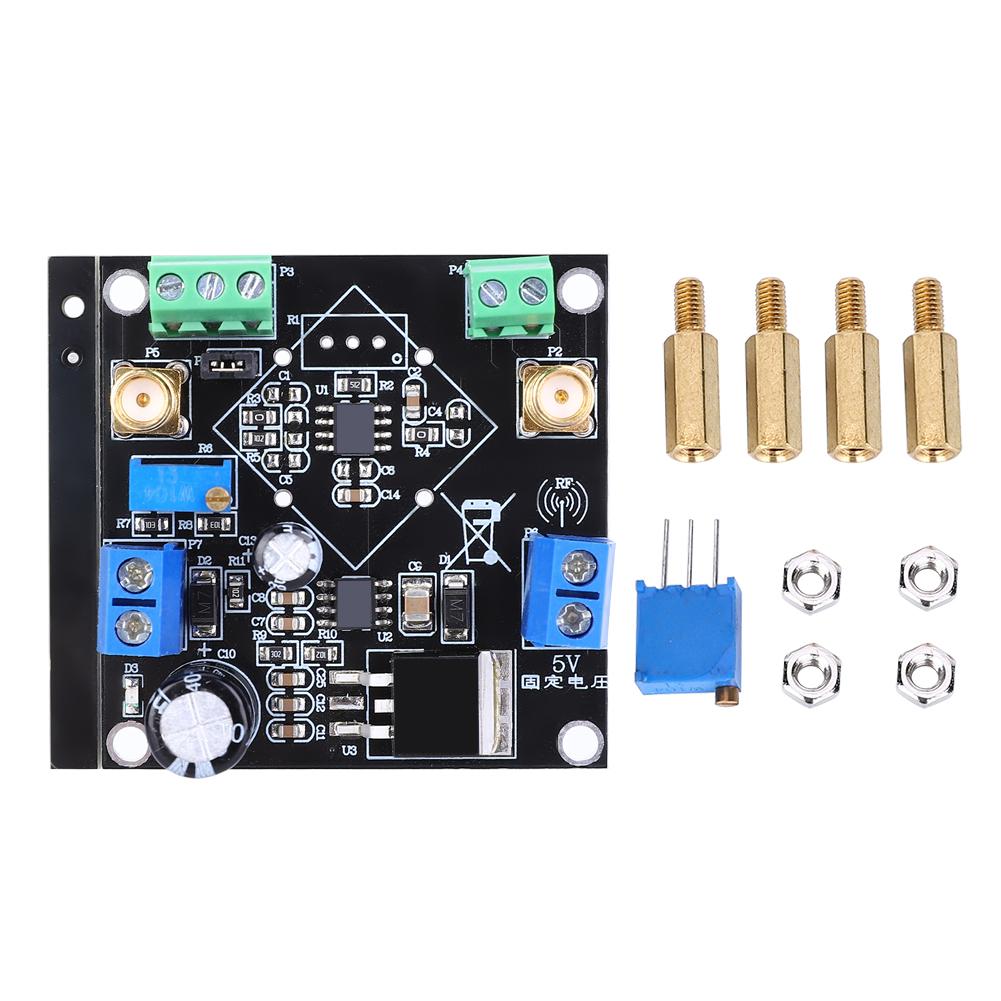

Список пакетов:
1x
Модуль усилителя напряжения1x контактный коннектор4x медный цилиндр винты 4x винты
