Характерная черта:
1. Высокий номинальный ток: Вилка NEMA SS2 50R рассчитана на 50 А, оснащена разъемом с крышкой с фиксирующим кольцом, что обеспечивает водонепроницаемость и пыленепроницаемость.
2. Конструкция из ПВХ АБС: Изготовленный из сверхпрочного АБС-пластика, корпус вилки является термостойким и огнестойким.. Всепогодный чехол изготовлен из ПВХ премиум-класса для дополнительной защиты.
3. Совместимая проводка: Рекомендуется использовать кабель 6AWG 4C или 6AWG 3C и 8AWG 1C, а внутренняя проводка должна проходить через отверстие в коробке.. Избегайте проводов меньшего сечения, чтобы предотвратить перегрев и потенциальные электрические пожары.
4. Упрощенная установка: Цветовая кодировка клемм облегчает простую установку: зеленый для земли, черный и красный для фазных проводов, белый для нейтральных проводов, что упрощает процесс.
5. Универсальные приложения: Идеально для автодомов, кемперов, прицепов, лодок, караванов и фургонов, обеспечивая надежные силовые соединения для различных транспортных средств для отдыха.
Технические характеристики:

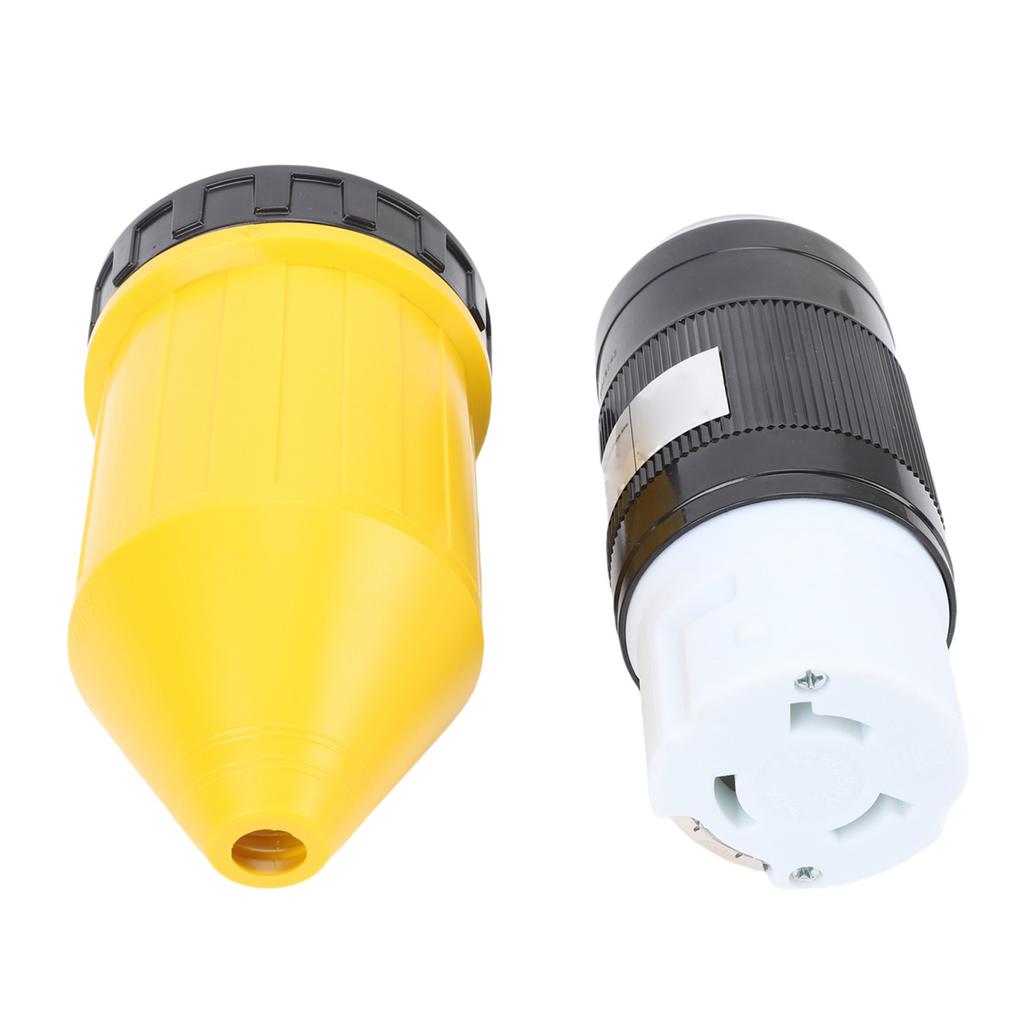

Тип объекта: Силовой кабель для автодома, вилка с поворотной блокировкой и защитной крышкой с фиксатором
Материал: ПВХ, латунь
Номинальный ток: 50А
Тип штекера: NEMA SS2 50R
Размер вилки: приблизительно. 13x5.1x5.9см 5.1x2.0x2.3дюйм
Размер обложки: приблизительно. 13.2x8.2см 5.2x3.2дюйма
Технические характеристики проводки
1. Снимите 3/4 дюйма изоляции с конца провода, убедившись, что жила провода чистая, зачистите провод еще раз.
2. Цветовая маркировка проводов:
3 Проводная система: черный: горячий провод, белый: нейтральный провод, зеленый: провод заземления оборудования
4-проводная система: черный: горячий провод, красный: горячий провод, белый: нейтральный провод, зеленый: провод заземления оборудования
3. Вставьте провода в клеммные отверстия, затяните клеммные винты с крутящим моментом 20 дюйм-фунтов, убедившись, что изоляция не осталась.
4. Проводка: Протяните внутреннюю проводку через отверстие в коробке, используя провод не менее 10 AWG 3c, не используйте провод меньшего сечения, чтобы предотвратить перегрев и возможные электрические пожары.
5. Раздевай и подключай: Зачистите 3,5 дюйма от концов проводов, убедитесь, что провода чистые, вставьте их в отверстия сзади ввода, соблюдая цветовую маркировку, и затяните клеммные винты.
6. Организация и обеспечение безопасности: Проложите провода через заднюю пластину и устройство для снятия натяжения, вставьте заднюю пластину за ввод и затяните винт устройства для снятия натяжения.. Расположите ввод над отверстием корпуса, выровняйте монтажные отверстия и закрепите ввод на корпусе винтами.
Этапы настройки:
Выключение: Отключите питание на автоматическом выключателе.
Снимите старый впускной патрубок: Отсоедините старый вход от корпуса и отсоедините внутреннюю проводку..
Список пакетов:
1 x Кабель питания для RV с вилкой Twist Lock
1 х защитный чехол
1 х инструкция по эксплуатации
уведомление:
Меры предосторожности при установке
Электрические опасности: Во время установки существует риск поражения электрическим током и возгорания. Убедитесь, что разъемы и кабели не подключены к блоку питания.
Профессиональный совет: Если не уверены, как установить, проконсультируйтесь с квалифицированным электриком.
Применимые материалы: Только для использования с медными проводами.
Технические характеристики кабелей: Используйте кабель 6AWG 4C или 6AWG 3C и 8AWG 1C.
Необходимые инструменты (не включено): карандаш, электродрель, коронка 2 1 2 дюйма, сверло 1 8 дюйма, плоская отвертка, кусачки-стриппер, 8 нержавеющих винтов с плоской головкой
