Описание:
- Схема состоит из нескольких частей, а именно: фотоэлектрического датчика, компаратора напряжения и драйвера двигателя.
- В зависимости от отражающей способности черных и белых частей трубки, получаемое значение фоторезистора будет меняться.
- LM393 сравнивает величину сигнала от двух фоторезисторов, управляя работой моторов с обеих сторон, чтобы корректировать направление тележки и обеспечить движение тележки по черной линии.
- Двигатель оснащен редуктором, пожалуйста, не вращайте его с усилием, чтобы предотвратить повреждение.
- С монтажной схемой основной платы автомобиля.
Технические характеристики:
- Этапы сборки:
- Шаг 1: Сварочный контур
- Электросварочная часть проще, последовательность сварки по принципу уровня компонента от низкого до высокого, первое сварочное восьмое сопротивление, важно использовать мультиметр для подтверждения правильности сопротивления
- Шаг 2: Механическая сборка
- Красная линия подключена к положительному источнику питания 3 В, желтая линия заземления, избыточный провод может быть использован для провода двигателя.
- Шаг 3: Монтаж фотоэлектрической цепи
- Светочувствительное сопротивление и светодиоды (Полярность заметок) устанавливается на печатной плате задним ходом, а расстояние заземления составляет около 5 мм, как светочувствительное сопротивление, так и светодиоды находятся на расстоянии 5 мм. Наконец, вы можете проверить мощность.
- Шаг 4: Отладка транспортного средства
- Правильное направление – по универсальному направлению колеса, если нажать и удерживать левый фоторезистор, то колеса с правой стороны автомобиля следует поворачивать. Нажмите и удерживайте правый фоторезистор, колеса с левой стороны автомобиля должны вращаться, если автомобиль едет назад, также можно поменять проводку двух двигателей, если одна сторона нормальная, а другая - резервная, пока так как можно поменять местами проводку задней стороны.

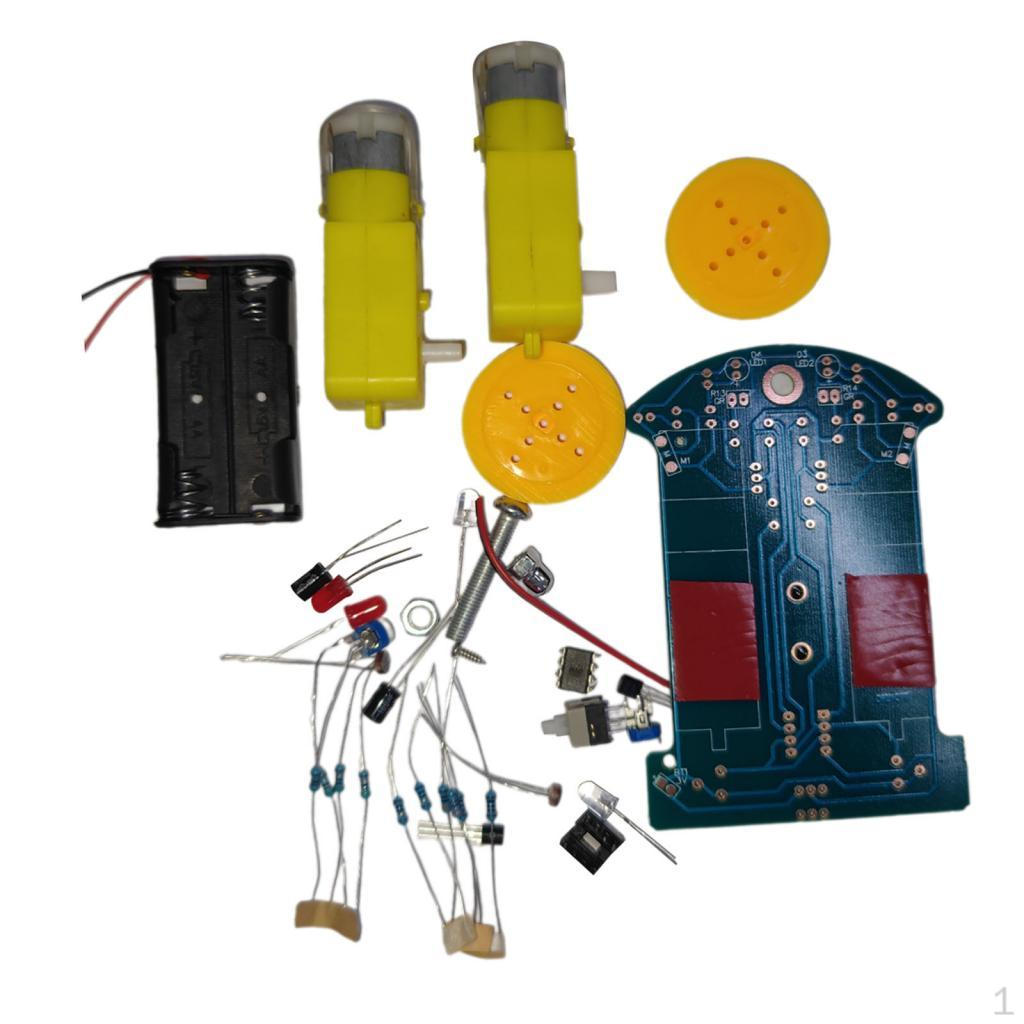

В коплект входит:
1 х Базовая плата
2 х 35 мм колеса
2 x Резиновые колеса
1 х АА держатель батареи
2 x Редукторные двигатели постоянного тока
1 х набор винтов
1 х LM393 чипсет
1 x 8-контактный DIP-разъем
10 х резистор
2 x Электролитический конденсатор
2 x Светозависимые резисторы
2 x Транзиторы
2 х белый светодиод
2 х красный светодиод
1 x Выключатель питания
4 x 70 мм провода
