Характерная черта:
1. ОСНОВНЫЕ ПАРАМЕТРЫ: 32-разрядный процессор STM32, поддерживающий карты памяти, расширяемый модуль WIFI, модуль реле отключения питания, переключатель обнаружения отключения материала и внешний слот для карт.
2. ТОНКОЕ МАСТЕРСТВО: Материнская плата оснащена модулем ESP32 WROOM 32U со встроенным двухъядерным 32-битным высокоскоростным микроконтроллером и тактовой частотой до 240 МГц.. А благодаря интеграции с модулями WIFI и Bluetooth производительность очень высокая.. Кроме того, модуль оснащен флэш-памятью объемом 8 Мбайт, что обеспечивает эффективную защиту для большего количества сценариев применения.
3. КОНТРОЛЬ ПРИЛОЖЕНИЯ: Доска может выполнять такие функции, как быстрая резьба, управление веб-страницей и управление мобильным приложением.. Монтажные отверстия и размеры печатной платы MKS DLC32 совместимы с MKS DLC и могут также использоваться с программным обеспечением GRBLaser и LightBurn для ПК.
4. Драйвер шагового двигателя TMC2209: Сверхтихий, разработанный для повышения производительности и предотвращения перегрева. Доска имеет гладкую поверхность, что облегчает ее захват и управление.
5. ХОРОШАЯ ТОЧНОСТЬ РАБОТЫ: Сенсорный экран гравера может быть хорошо скоординирован с контроллером машины, что обеспечивает высокую точность операций печати и печать высококачественной и стабильной продукции.
Технические характеристики:
Тип объекта: Материнская плата лазерного гравера
Параметры основной платы
Режим: МКСДЛК32
Материал: печатная плата
напряжение: 12-24 В постоянного тока ( менее 10A)
Однокристальный компьютер: ESP32 ВАННАЯ КОМНАТА 32U (32 бит)
Частота микроконтроллера: 240МГц
Флэш-память: 8192Кбайт
объем памяти: 520Кбайт
Лазерная скорость: Менее 8000 мм/мин
Оффлайн дисплей: МКС TS24 Р, TS35 Р
Прошивка: GRBL
Последовательный драйвер: USB
Axes WIFI на борту: 4 (X, Y1, Y2, Z)
Веб-сайт: поддержка
APP: поддержка
Карта памяти: Поддерживается
Лазерный инструмент МКС: поддержка
Доступные машины: Лазерный гравировальный станок с ЧПУ
Шаговый драйвер: A4988, DRV8825, TMC2208, 2209, 2225 (двигатель Nema17)
Дополнительный водитель: TB6600, TMC2160 (применимо к двигателю Nema23)
Быть: Менее 20 Вт (более 20 Вт, внешний источник питания)
Совместимое программное обеспечение: Для LaserGrbl, для Xloader, для GrblController, для benbox, для mDraw, для LightBurn

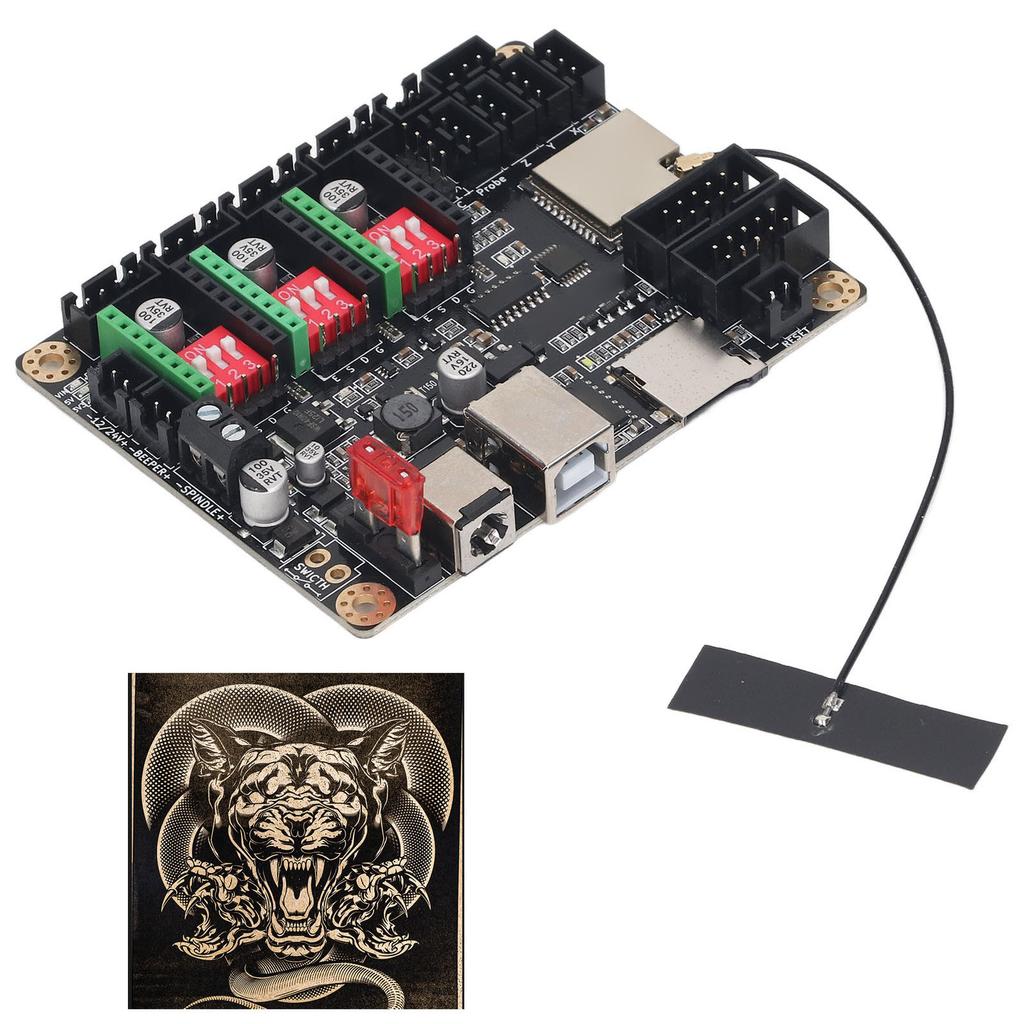

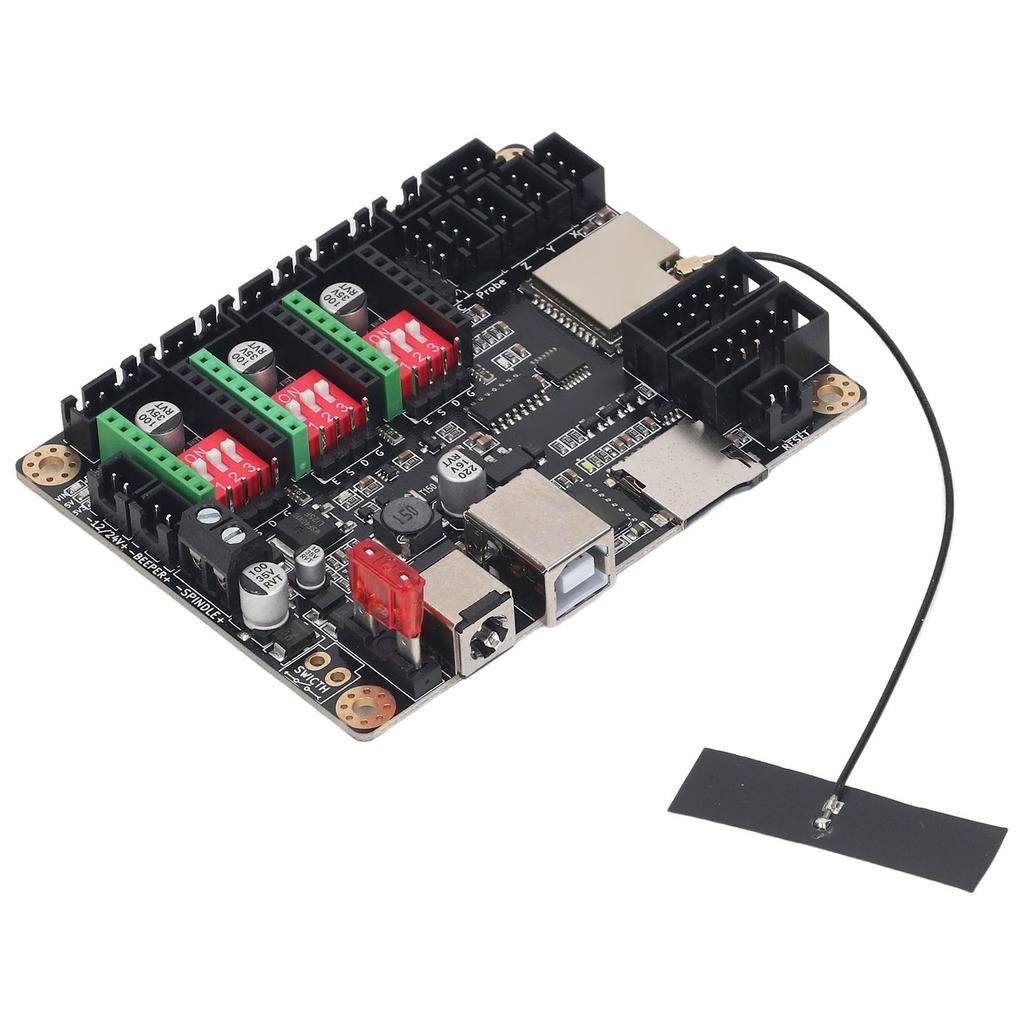

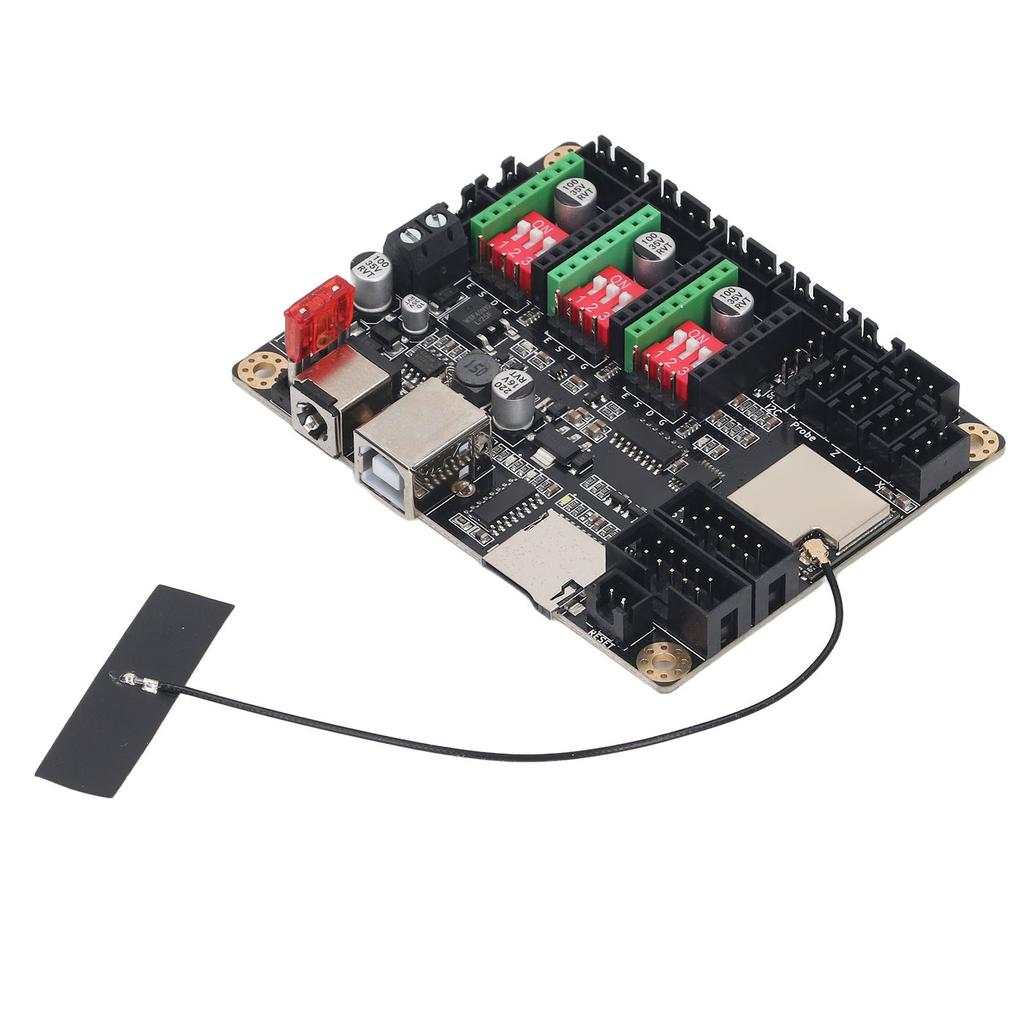

Введение в основную плату: Основная плата MKS DLC32 — это автономная плата управления гравировкой, разработанная специально для настольных гравировальных станков.. Аппаратное обеспечение оснащено 32-битным высокоскоростным модулем ESP32, интегрированным с функцией WIFI, и напрямую управляет 2,4-дюймовым, 3,5-дюймовым цветным сенсорным экраном.; Он может выполнять такие функции, как быстрая резка и управление веб-страницами, а также управление мобильными приложениями.. Монтажные отверстия и размер печатной платы MKS DLC32 совместимы с MKS DLC и могут также использоваться с программным обеспечением для ПК GRBLaser и LightBurn.
Параметры драйвера TMC2209
Максимальный выходной ток: 2.5А
Текущий по умолчанию: 1,25А
Микро Шаг: До 1/256
Конфигурация: STEP DIR или UART
Диапазон напряжения нагрузки: 5,5-28 В
Рабочее напряжение логики ИС: 3,3 В 5 В
Как пользоваться:
Представьте использование на основе диаграммы торговых точек.
Список пакетов:
1 x основной платы
1 х USB-кабель
3 х водитель
3 x Радиатор
