Пакет в том числе :
1x Распределительная плата питания PDB

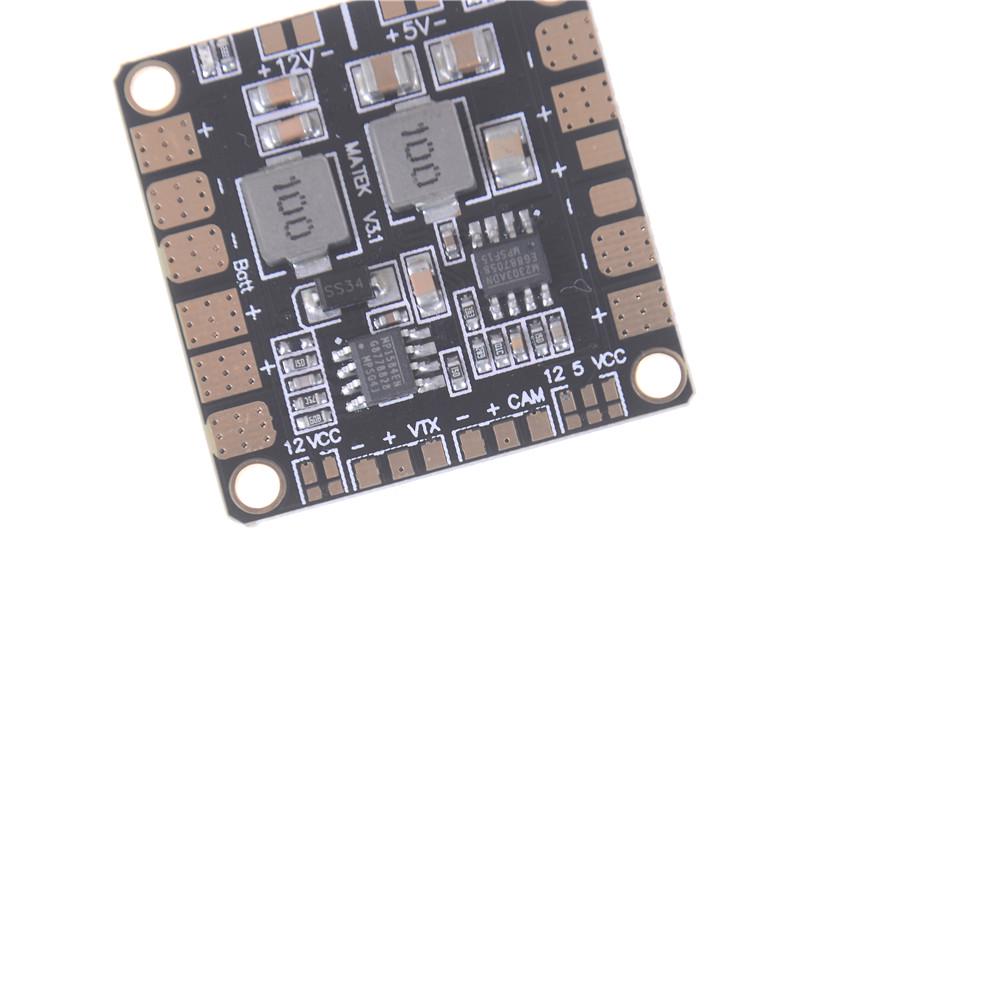

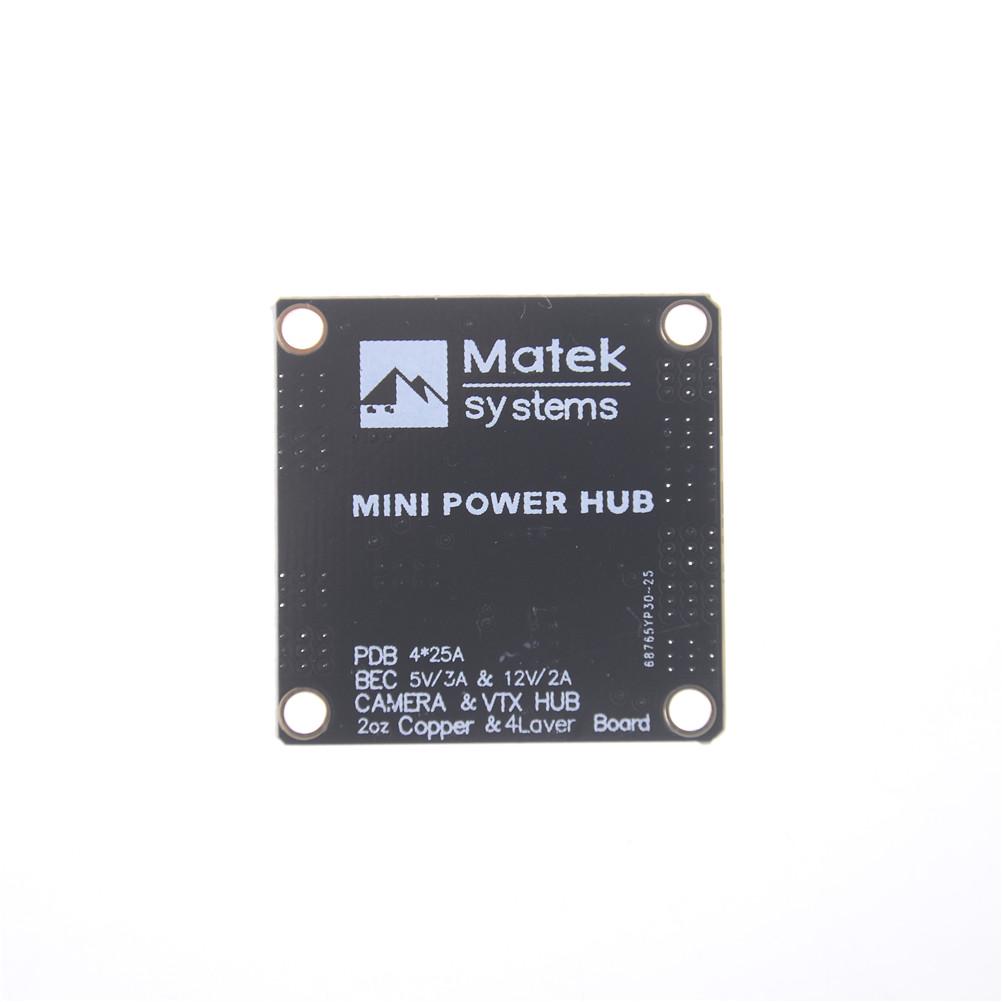

Matek Mini Power Hub Распределительная плата PDB с BEC 5V & 12V для FPV QAV250 ZMR250 Multicopter Quadcopter
Mini POWER HUB был разработан для обеспечения максимально возможной производительности и надежности в печатной плате 36 * 36 мм и 4 слоя.
HUB распределяет питание от аккумуляторной батареи до 4 ESC, а также обеспечивает два синхронизированных и регулируемых выхода постоянного тока для питания камер, сервоприводов, видеопередатчиков, светодиодов и т. Д.. Батареи могут варьироваться от 3S до 6S LiPo, а вход BEC защищен TVS. HUB также имеет удобный паяльный мост различного напряжения для камеры и видеопередатчика.
Характеристики:
- 2 унции меди и 4-слойная печатная плата.
-ESC & Battery паяльные вкладки в парах
- Паяльные мосты различного напряжения для камеры и VTX.
- DC / DC синхронный регулятор бака, эффективность до 95%.
- ТВС(Подавитель переходного напряжения) защита для DC/DC чипа.
- 5V & 12V выхода Светодиодные индикаторы & короткого замыкания терпимая(ый)
Технические характеристики:
Генеральная:
- Диапазон входного напряжения (Работа 2С-6С): 7.2 - 26 В постоянного тока
- Регулируемые выходы 5 В и 12 В
- Светодиодные индикаторы мощности ( Выходы 5 В и 12 В )
- 4 выхода ЭКУ
ESC выходы:
- Непрерывный ток: 20А на выход
- Максимальный ток (10 секунд/мин): 30 А на выход
BEC выход 5V:
- Предназначен для RC приемники, рейс контроллеров, OSD и сервоприводов.
- напряжение: 5,0 +/- 0,1 В постоянного тока
- Непрерывный ток: 3 А
- Толерантный к короткому замыканию (10 секунд/мин)
- индикатор (указывает на то, что напряжение находится в регулировании, в пределах 10%)
BEC 12В выход:
- Батарея должна быть 4S ~ 6S LiPo
- Стандартный выход, предназначенный для питания камер и видеопередатчика и т. Д..
- напряжение: 12,0 +/- 0,2 В постоянного тока
- Непрерывный ток: 2 А (Макс.3A 10 с/мин)
- Толерантный к короткому замыканию (10 секунд/мин)
- индикатор (указывает на то, что напряжение находится в регулировании, в пределах 10%)
Мост напряжения CAM & VTX
- Работа 3S. выберите VCC для камеры 12 В и 12 В VTX, VCC = напряжение батареи.
- Работа 4 ~ 6S, выберите 12 для камеры 12 В и 12 В VTX
- 3 ~ 6S работа, выберите 5 для камеры 5V
- Прохождение видео с панели CAM на панель VTX
Физический:
- Габаритные размеры: 36 x 36мм
- Вес: 6g
- Монтажные отверстия 30,5 мм квадратный интервал
100% новый !!!
