3. Входная схема может быть сконфигурирована в мостовой датчик, который обеспечивает мостовое давление(например, давление, взвешивание) сенсорные режимы, что делает его идеальным высокоточным и недорогим модулем выборки переднего плана.

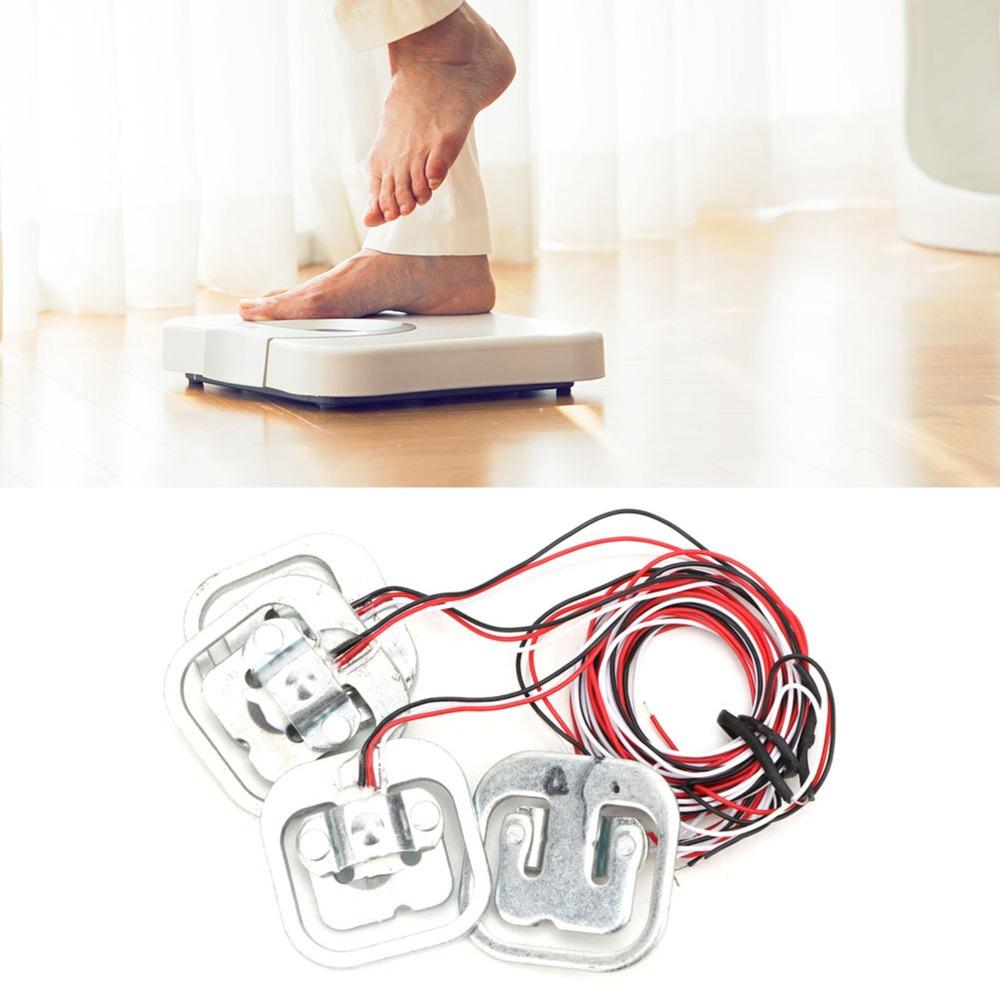

5. Широко используется для бытового взвешивания, коммерческого взвешивания, промышленного взвешивания и т.д.
2. Датчик представляет собой набор полумостовых тензорезисторов, который имеет три режима использования. Диапазоны можно объединить для формирования 50 кг, 100 кг, 200 кг
4. Тензодатчик точный и чувствительный, малого объема. Размер 34 * 34 мм(1.34 * 1.34 дюйма),длина провода 40 см(15,75 дюймов), можно делать своими руками по желанию
1. В этом модуле используется 24-битный высокоточный АЦП чип HX711, который разработан для высокоточных электронных весов. Два аналоговых канальных входа со встроенным программируемым усилителем с коэффициентом усиления 128x.
Технические характеристики:
Размер датчика:34 * 34 мм / 1,34 * 1,34 дюйма
Длина линии:40 см / 15,75 дюйма
Размер HX711:24.3*16мм/0.96*0.63дюйма
Внутренняя конструкция датчика: 1000 Ом полумостовой тензодатчик
Диапазон измерения: 50кг/100кг/200кг
Руководство пользователя:

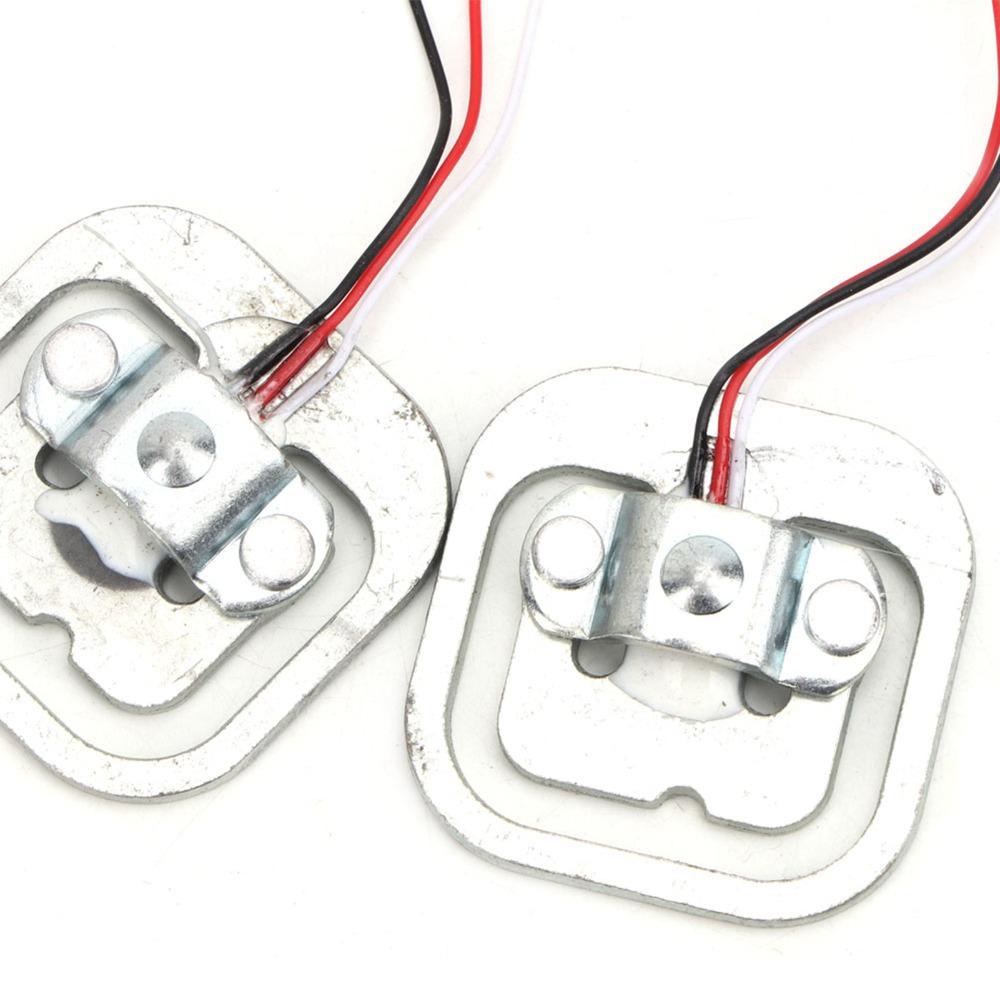

При измерении внешняя сторона правильно прикладывается с внешней силой. Деформационная лучевая часть Е-образного датчика (то есть рычаг балки с белой резиной в середине тензорезистора) и внешняя сторона должна образовывать сдвиговую силу в противоположном направлении, то есть середина пучка деформации должна иметь возможность претерпевать изгибающие изменения под напряжением, и не должно быть препятствий с другой стороны пучка деформации.
Внутри датчика находится набор полумостовых тензорезисторов, которые можно использовать следующими тремя способами:
1. Используйте один датчик с внешним резистором для формирования полного измерения моста. Диапазон - это диапазон одного датчика: 50кг. Требует более высоких требований к внешнему резистору.
2. Используйте два датчика для формирования полного измерения моста. Диапазон представляет собой сумму диапазонов двух датчиков.: 50кгx2=100кг.
3. Используя четыре датчика для формирования полного измерения моста, диапазон представляет собой сумму диапазонов четырех датчиков.: 50кгx4=200кг

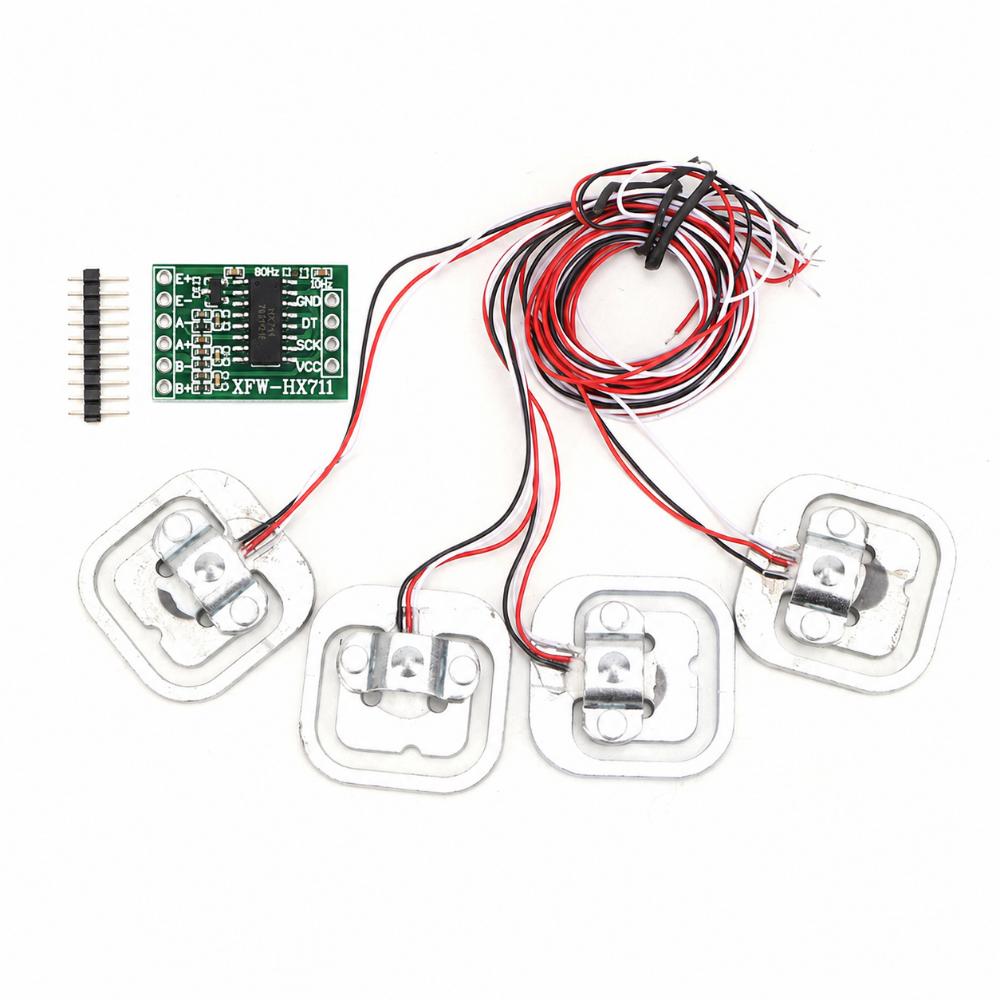

Список пакетов:

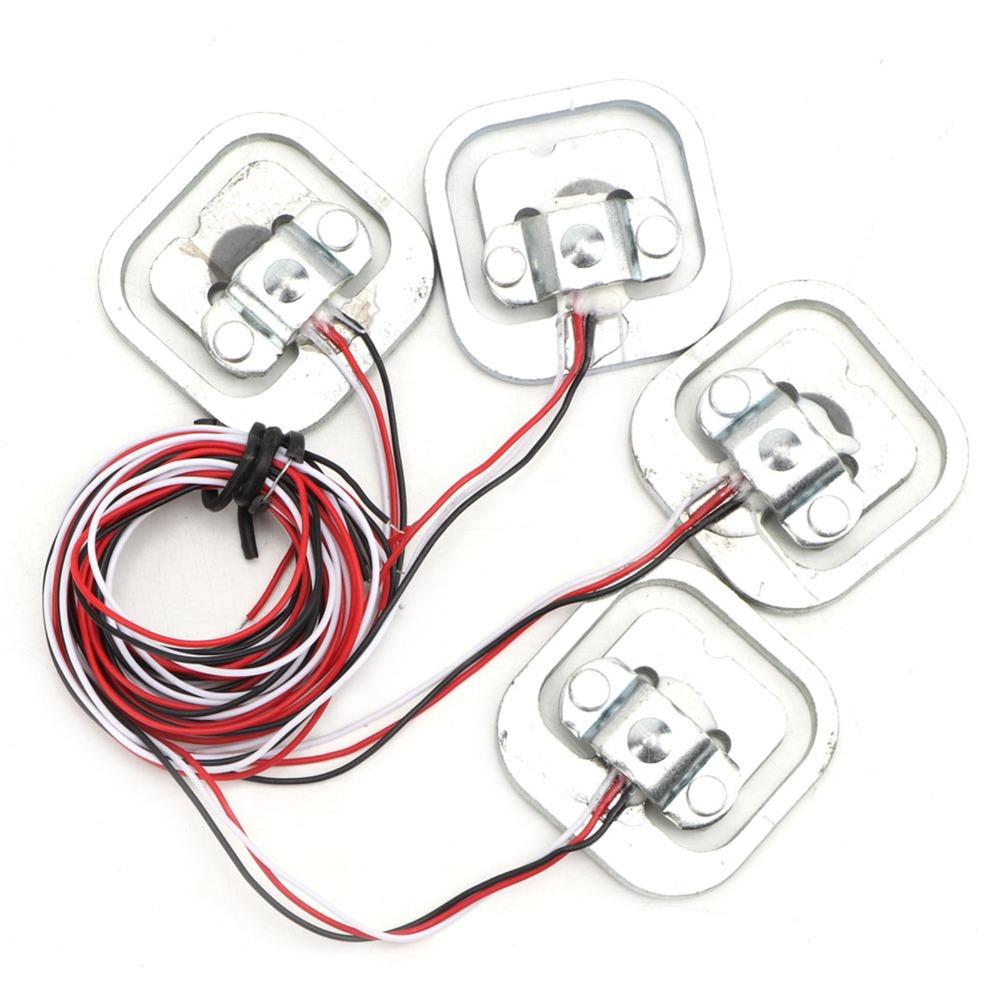

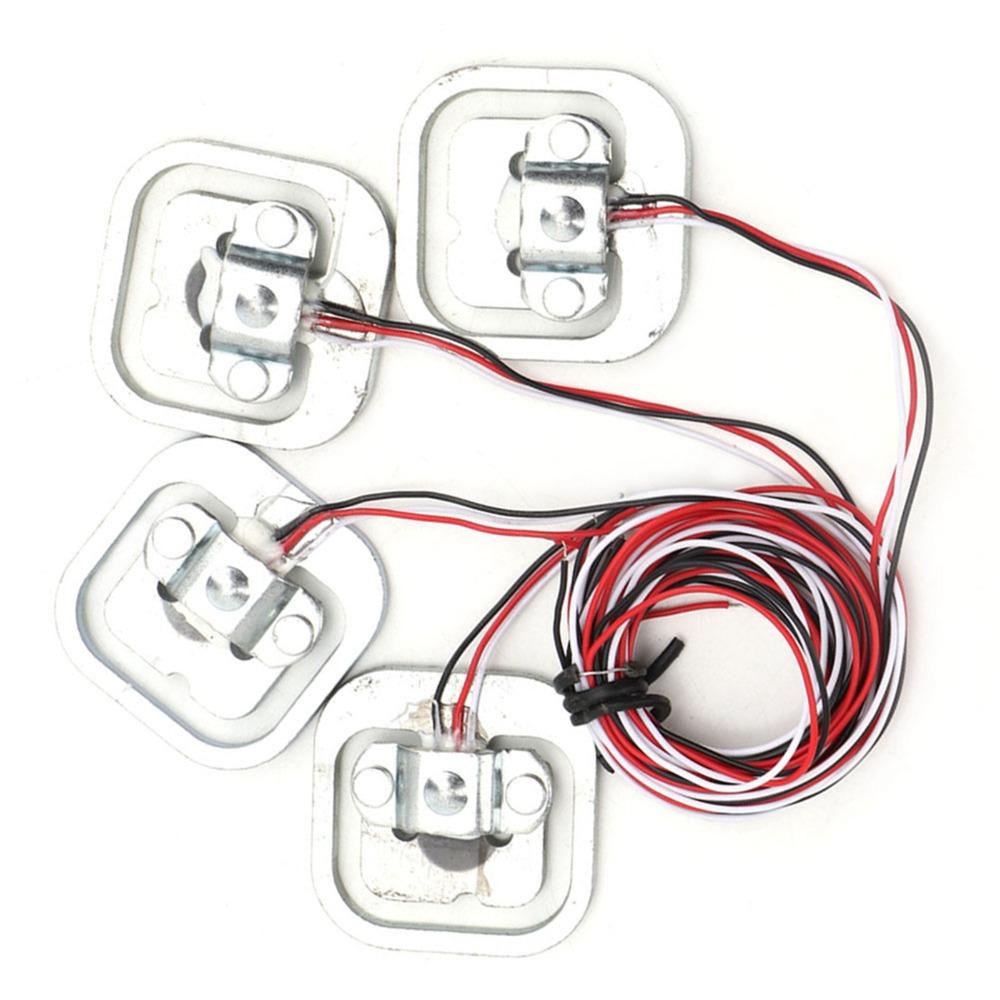

4 * Датчик взвешивания
1 * HX711 Модуль
уведомление:
1. Из-за разницы между различными мониторами изображение может не отражать реальный цвет изделия.
2. Пожалуйста, позвольте небольшой разнице в размерах из-за различных ручных измерений. Спасибо за Ваше понимание.
