1. 14-битный магнитный поворотный датчик:Этот датчик использует бесконтактную магнитную технологию для обеспечения 360° измерения абсолютного угла, с 14-битным цифровым выходом угла и ШИМ (широтно-импульсная модуляция) выход.
2. Несколько вариантов интерфейса:Датчик AS5048 предлагает ШИМ-выход, а также интерфейсы SPI или I2C, что позволяет осуществлять прямое взаимодействие с микроконтроллером для получения показаний абсолютного угла.
5. Прочный пластиковый корпус:Кодер помещен в качественный пластиковый корпус, устойчивый к коррозии и предназначенный для надежного, долгосрочного использования в подходящих условиях.
3. Высокая устойчивость к смещению и температуре:Разработан для поддержания работоспособности, несмотря на позиционные отклонения между чипом и магнитом, изменения воздушного зазора и изменения температуры от -40°C до +150°C.
4. Высокое разрешение и точность:Его 14-битный аналоговый фронтенд обеспечивает разрешение 0,0219°. При правильной линеаризации и усреднении в микроконтроллере может быть достигнута типичная точность измерения угла 0,05°.
Характеристики:
Тип объекта:Магнитный энкодер AS5048A
Материал: пластик
цвет: черный

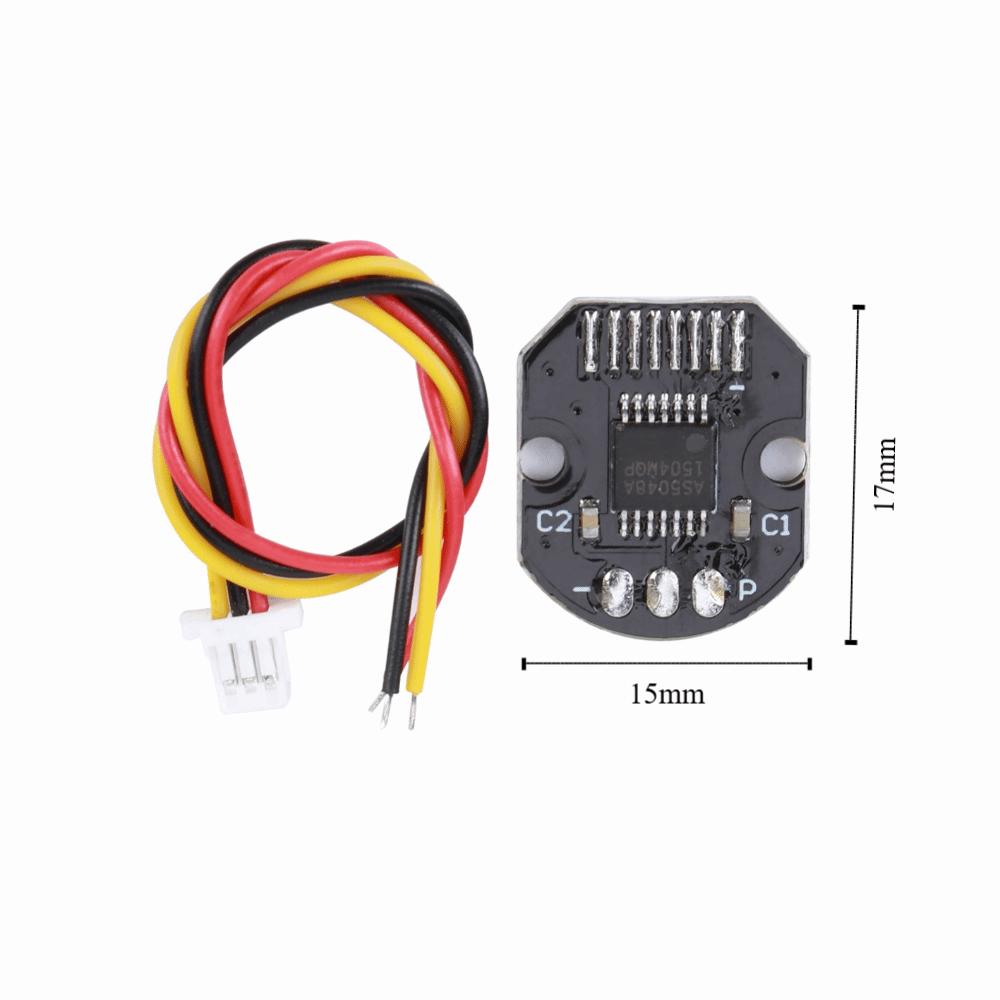

Размер: 15 * 17 мм(0,59 * 0,67 дюйма)
Точность измерения угла: 0.05 градусов
Разрешение измерений: 0,0219 градусов/LSB
Диапазон температур: -от 40 ° C до+150 ° C
Команды:Программирование не требуется
Инструкция:
AS5048A — это 14-битный датчик положения вращения (ранее известный как кодер) который обеспечивает полное измерение угла 360° и ШИМ (Широтно-импульсная модуляция) выход на основе технологии бесконтактного магнитного датчика. Это устройство подходит для применения с валом, где простой двухполюсный магнит вращается над или под сенсорной микросхемой, а нулевое положение может быть запрограммировано в устройство с помощью простых команд SPI.. Он оснащен магнитным разрешением углового положения 14 бит, что обеспечивает 16 384 измерения положения на оборот, с цифровыми значениями, доступными через последовательный периферийный интерфейс. (SPI).
AS5048 предлагает ШИМ-выход наряду с интерфейсами SPI или I2C для предоставления измерений угла микроконтроллеру. При механическом проектировании нет необходимости учитывать начальное нулевое положение микросхемы или полярность магнитных полюсов используемого магнита.. Вместо этого нулевое положение может быть запрограммировано во внутреннюю память AS5048 во время сборки с использованием простых команд SPI или I2C, что устраняет необходимость в специальном оборудовании для программирования.
AS5048 также демонстрирует исключительно высокие рабочие допуски, включая позиционные отклонения между микросхемой и сопряженным магнитом, изменения воздушного зазора между микросхемой и магнитом, а также температурные колебания в диапазоне от -40°C до +150°C.
Его аналоговый входной каскад с 14-битным измерением обеспечивает разрешение измерения 0,0219 градуса.. Благодаря линеаризации и усредняющей обработке микроконтроллером может быть достигнута точность измерения угла до 0,05 градуса.
Список пакетов:
1 x Магнитный энкодер AS5048A
