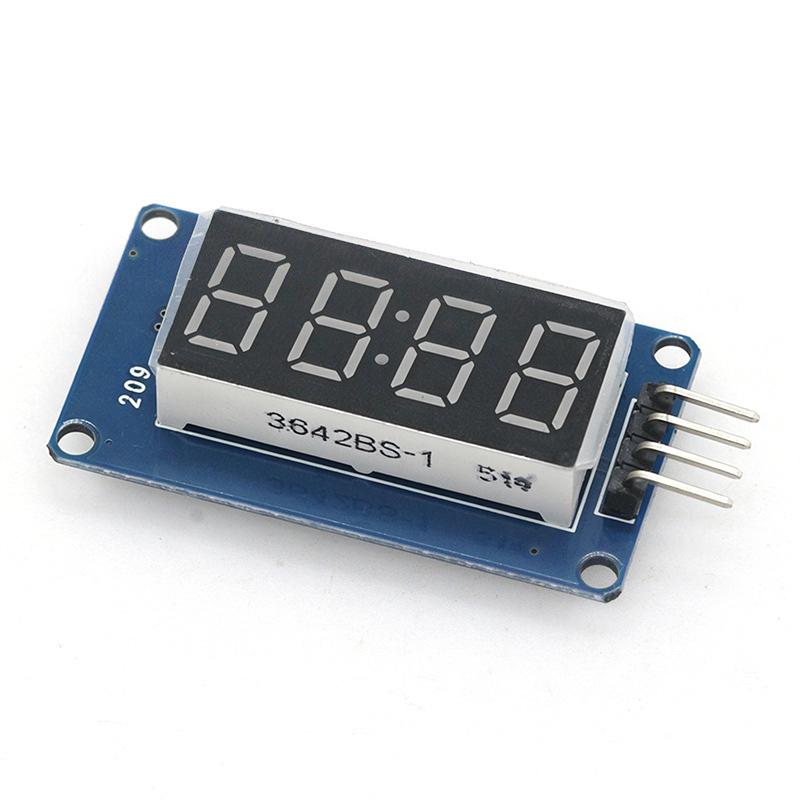

Модуль цифрового светодиодного дисплея Tm1637 на 4 цифры, 7-сегментный, 0,36 дюйма, красный анод, плата драйвера с последовательным интерфейсом, комплект

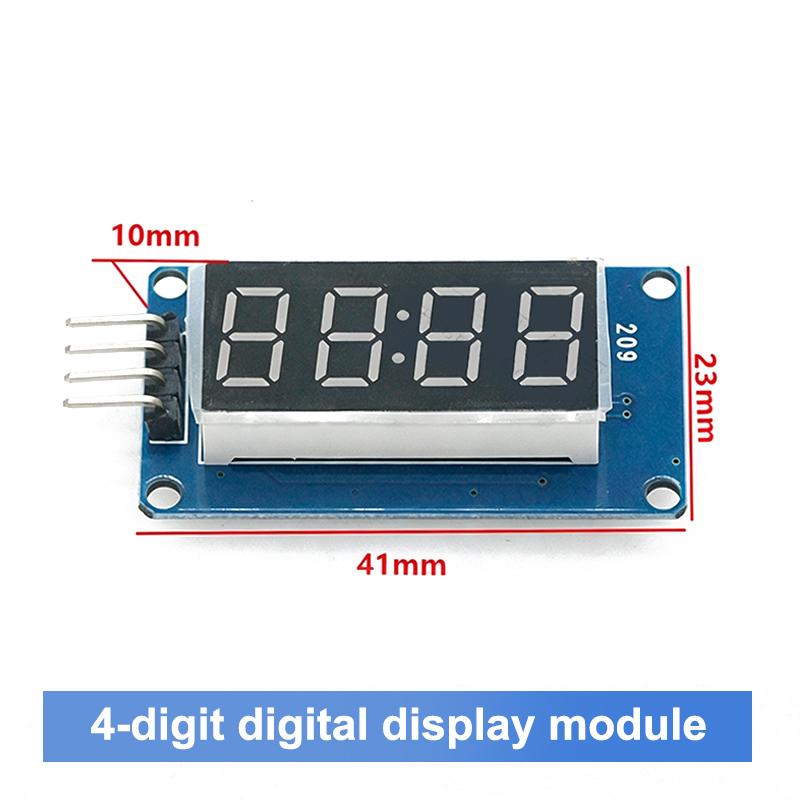

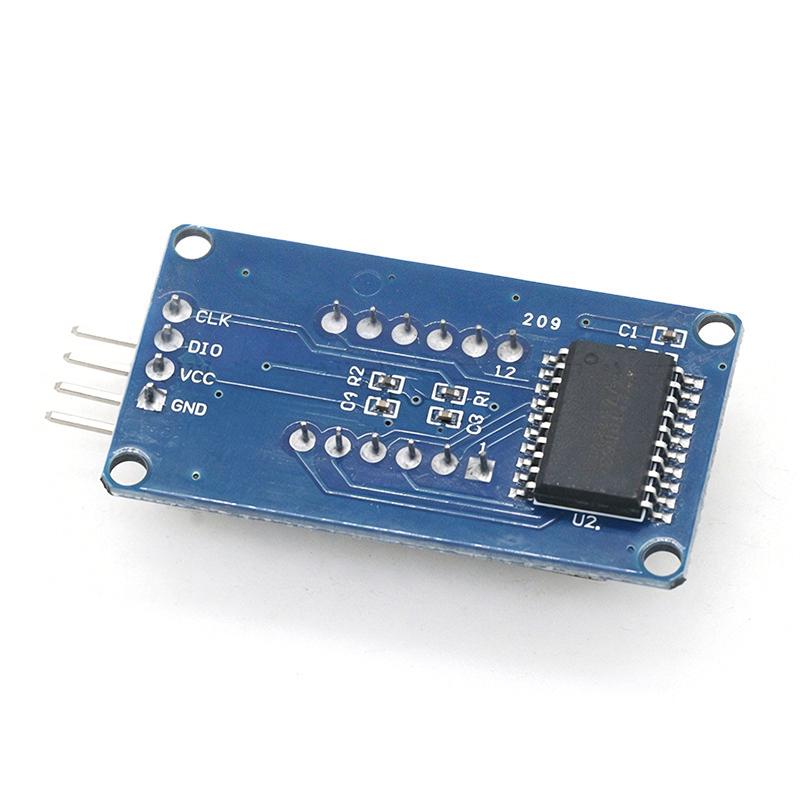

Описание Модуль представляет собой 12-контактный дисплейный модуль с 4-разрядной общей цифровой трубкой. (0,36 дюйма) с часовой стрелкой. Чип драйвера TM1637. Для управления 4-разрядным 8-сегментным цифровым индикатором микроконтроллеру требуется всего 2 сигнальных линии. Особенности модуля заключаются в следующем:: Дисплей устройства представляет собой 4-значную красную цифровую трубку Цифровая трубка 8-уровневая регулировка оттенков серого Уровень интерфейса управления может быть 5 В или 3,3 В 4 отверстия для позиционирования винтов M2 для легкой установки Интерфейс управленияВ общей сложности 4 контакта (GND, VCC, DIO, CLK), GND - земля, VCC - источник питания, DIO - входной и выходной контакт данных, CLK - контакт тактового сигнала; Цифровая трубка: 4-значный общий анод с 0,36-дюймовой цифровой трубкой с точкой оценки, выделенной красным цветом; Позиционирующее отверстие: 4 отверстия для позиционирования винтов M2, диаметр отверстия составляет 2,2 мм, что делает модуль простым в установке и позиционировании, а также реализует комбинацию модулей; Обзор библиотечных процедур: 1. ЧасыДисплей: Используйте таймер 1 микроконтроллера на материнской плате для отсчета времени и вывода на 4-разрядный дисплей. 2. ЧислоПоток: 0~9, A, b, C, d, E, F и другие 16 символов перемещаются справа налево. 3. Секундомер: Используйте таймер 1 микроконтроллера на материнской плате для отсчета времени, и используйте кнопку для реализации функции секундомера. Экспериментальное оборудование: Материнская плата Cat duino, совместимая с Arduino (незнакомый с открытым исходным кодом аппаратным обеспечением можно понимать как отладочную плату микроконтроллера Atmega328P) и мини-USB-кабель; 1 4-значный цифровой ламповый дисплейный модуль; 4 линии «папа-мама» для подключения интерфейса управления модуля и платы разработки Cat duino; Экспериментальная процедура: 1. Используйте 4 шнура «папа-мама» для модуля цифрового дисплея с 4 цифрами, подключенного к Cat duino, как показано в следующей таблице и на рисунке Продавец гарантирует, что его продукция соответствует всем применимым законам и предлагается только в том случае, если она соответствует политике Joom и законам ЕС о безопасности и соответствии продукции.
