Описание

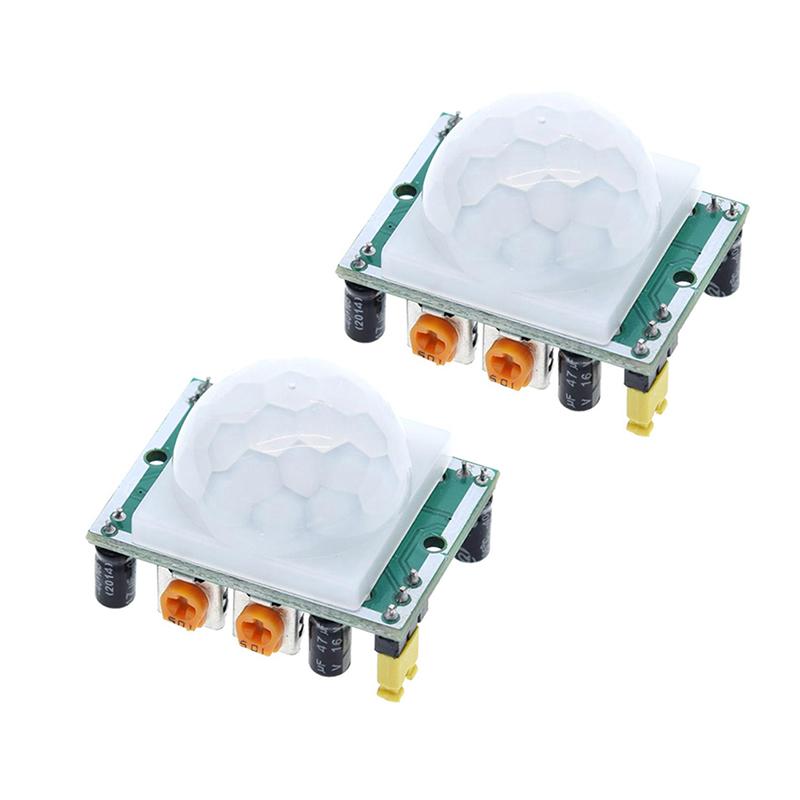

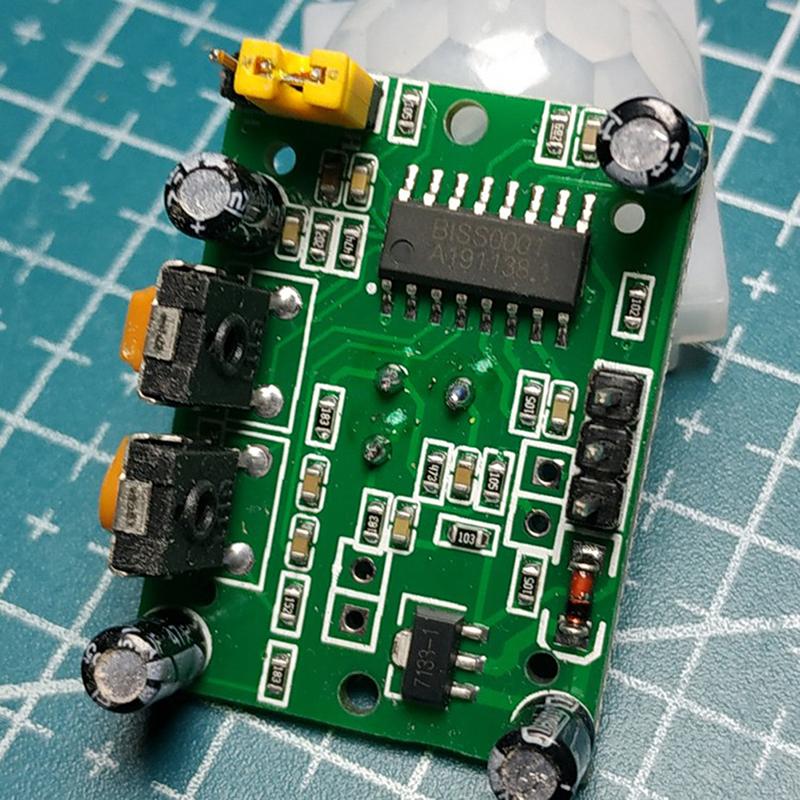

HC-SR501 - модуль автоматического управления на основе инфракрасной технологии. Он принимает импортную конструкцию зонда с высокой чувствительностью, высокой надежностью и режимом работы напряжения. Он широко используется в различном автоматическом индукционном электрооборудовании, особенно в продуктах автоматического управления, работающих от сухих батарей.
технический параметр:
1. Рабочее напряжение: DC5V до 20V
2. Статическое энергопотребление: 65 микроампер
3. Выход уровня: высокий 3. 3В, низкий 0В
4. Время задержки: регулируемый (0,3 секунды ^ 10 минут)
5. Время блокировки: 0. 2 секунды
6. Режим триггера: L не повторяется, H повторяется, значение по умолчанию H
7. Диапазон индукции: менее 120 градусов угол конуса, в пределах 7 метров
8. Рабочая температура: -15^ +70 градусов
9. Размеры печатной платы: 32 * 24 мм, расстояние отверстия винта 28 мм, диаметр отверстия для винта 2 мм, индукция,
Размер объектива: (Диаметр): 23мм (По умолчанию). .
заявка:
Автоматическое освещение в коридорах, коридорах, туалетах, подвалах, складах, гаражах и т.д., автоматическая вентиляция вытяжных вентиляторов и других электроприборов (лампы накаливания, люминесцентные лампы, зуммеры, автоматические двери, электрические вентиляторы, сушилки и автоматические стиральные машины) Специально применяется к предприятиям, гостиницам, торговым центрам, чувствительным складским зонам или зонам безопасности и системам сигнализации. Он также может быть использован в противоугонных целях.
Характеристики:
1. Полностью автоматическая индукция: когда кто-то входит в индукционный диапазон, высокий уровень является входом, а когда человек покидает диапазон индукции, высокий уровень автоматически задерживается и отключается. выход низкого уровня.
2. Светочувствительное управление (необязательный): Модуль имеет зарезервированное положение, и фоточувствительное управление может быть установлено, и он не будет чувствовать в течение дня или когда свет сильный.. Фоточувствительное управление является дополнительной функцией, и фоторезистор не устанавливается на заводе-изготовителе. При необходимости, пожалуйста, приобретите отдельно 3. Два режима срабатывания: L не повторяется, H повторяется. Его можно выбрать с помощью перемычки, по умолчанию H. Вы можете купить фоторезистор 5539 в нашем магазине для использования.
К. Неповторяемый режим триггера: то есть, после того, как индукционный выход будет высоким, выход автоматически изменится с высокого на низкий, как только закончится время задержки.
В. Метод повторяемого запуска: то есть, после того, как выход индукции будет высоким, в течение периода времени задержки, если человеческое тело движется в пределах своего индукционного диапазона, выход будет поддерживать высокий уровень, и задержка будет высокой, пока человек не уйдет.. Уровень меняется на низкий уровень (чувствительный модуль автоматически продлит период времени задержки после обнаружения каждой активности человеческого тела, а время следующей активности является отправной точкой времени задержки).
4. С индукционным временем блокировки (настройка по умолчанию: 3-4 секунды): После каждой индукции выход индукционного модуля (изменения высокого уровня на низкий уровень), Время блокировки может быть установлено немедленно, и индукционный модуль может чувствовать в течение этого периода времени. Устройство не принимает никаких индукционных сигналов. Эта функция может реализовать интервальную работу (время выхода индукции и время блокировки), и может применяться к продуктам для обнаружения интервалов; в то же время эта функция может эффективно подавлять различные возмущения, возникающие в процессе переключения нагрузки.
5. Широкий диапазон рабочих напряжений: рабочее напряжение dc5V по умолчанию до 20V
6. Микро энергопотребление: Ток покоя составляет 65 микроампер, особенно подходит для электротехнических изделий, работающих от сухих батарей.
7. Выходной высокоуровневый сигнал: Его можно легко соединить с помощью различных схем.
Инструкции по использованию:
1 После включения индукционного модуля время инициализации составляет около одной минуты. За это время модуль будет выводить 0-3 раза с интервалами, а через одну минуту перейдет в режим ожидания.
2. Объектив на поверхности модуля следует избегать как можно дальше от источников помех, таких как свет, чтобы избежать появления интерференционных сигналов и неисправности.; следует избегать среды использования, насколько это возможно.
Избегайте продувочного ветра, который также может мешать работе датчика.
3. Индукционный модуль использует двухэлементный зонд. Окно зонда представляет собой прямоугольник. Двухэлементный (Элемент A и элемент B) расположены на обоих концах более длинного направления. Когда человеческое тело движется слева направо
Или при ходьбе справа налево есть разница во времени и расстоянии, когда инфракрасный спектр достигает двойного элемента.. Чем больше разница, тем чувствительнее индукция.
Когда голова ходит сверху вниз или снизу вверх, двойной элемент не может обнаружить изменение инфракрасного спектрального расстояния, и разницы нет, поэтому индукция не чувствительна или не работает.; поэтому датчик должен быть установлен в направлении двойного элемента. Он максимально параллельен направлению, в котором человеческое тело активно, чтобы гарантировать, что человеческое тело последовательно проходит.
Индуцируется двойным элементом зонда. Чтобы увеличить диапазон углов срабатывания, этот модуль использует круговой объектив, который также делает зонд смыслом со всех сторон, но левая и правая стороны по-прежнему остаются
Однако он имеет больший диапазон зондирования и более сильную чувствительность, чем верхнее и нижнее направления, поэтому при монтаже все равно необходимо соблюдать вышеуказанные требования.
В пакет включено
Модуль 2/4ШТ*
заметка:
Пожалуйста, допускайте ошибки 1-2 см из-за ручного измерения.
Из-за разного отображения каждого компьютера изображения могут не отражать фактический цвет элемента.
