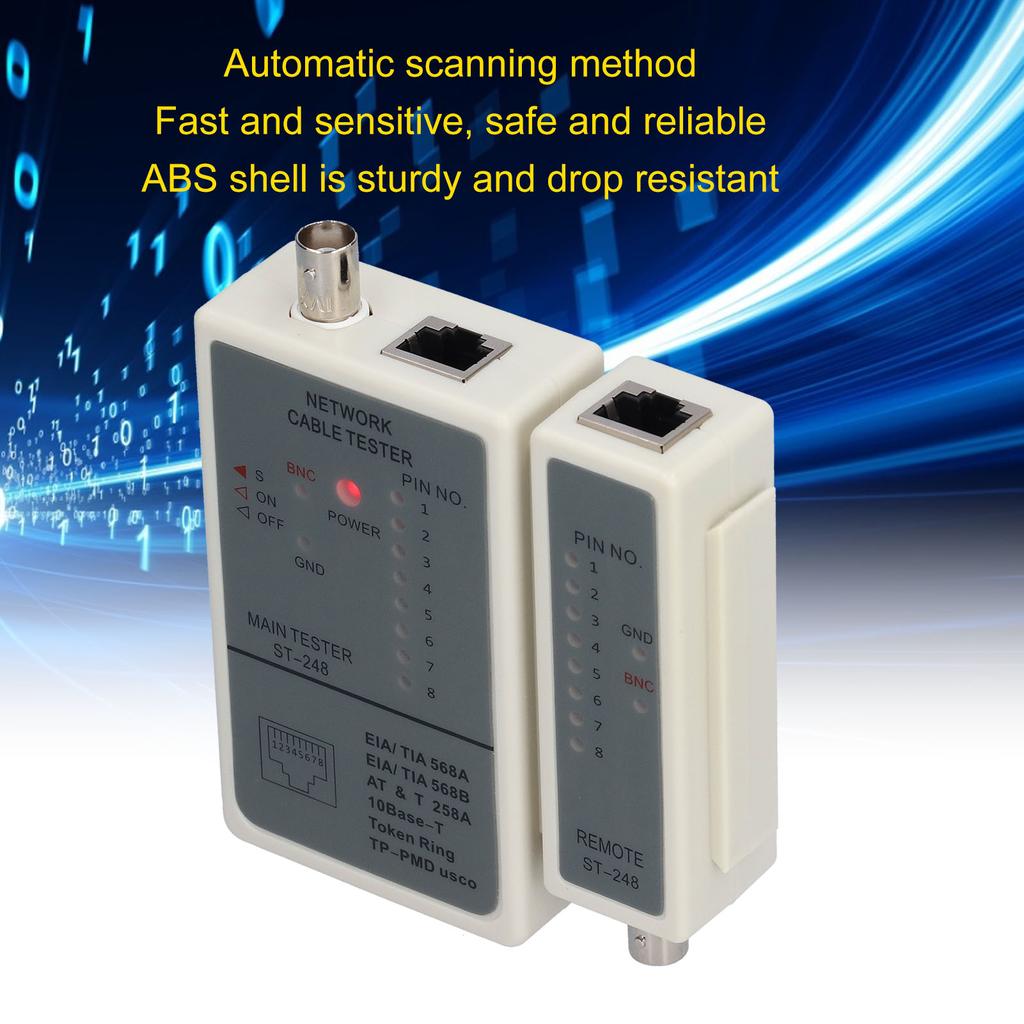

Характерная черта:
1. Испытательный кабель: Тестер сетевого кабеля подходит для кабелей RJ45, RJ12, RJ11 и обладает высокой практичностью.
2. Автоматическое сканирование: Принимает автоматический режим сканирования, с чувствительным откликом и быстрым тестированием, что является безопасным и надежным.
3. Прочный материал: Корпус изготовлен из материала ABS, который является противопадающий и нескользящий, и может использоваться в течение длительного времени.
4. Батарея заряжена: Принятие dc 9V ламинированный аккумуляторный блок питания (не включено), с удобным источником питания, подходящим для различных сценариев использования.
5. Компактный размер: Обтекаемая форма соответствует эргономичному дизайну, компактна и портативна, удобна в выполнении.
Технические характеристики:
Тип объекта: Кабельный тестер
Материал: Корпус ABS
модель: 248
Испытательный кабель: RJ45, RJ12, RJ11
Источник питания: DC 9V ламинированная батарея (Доставка без батареи)
Потребляемая мощность: 25МА

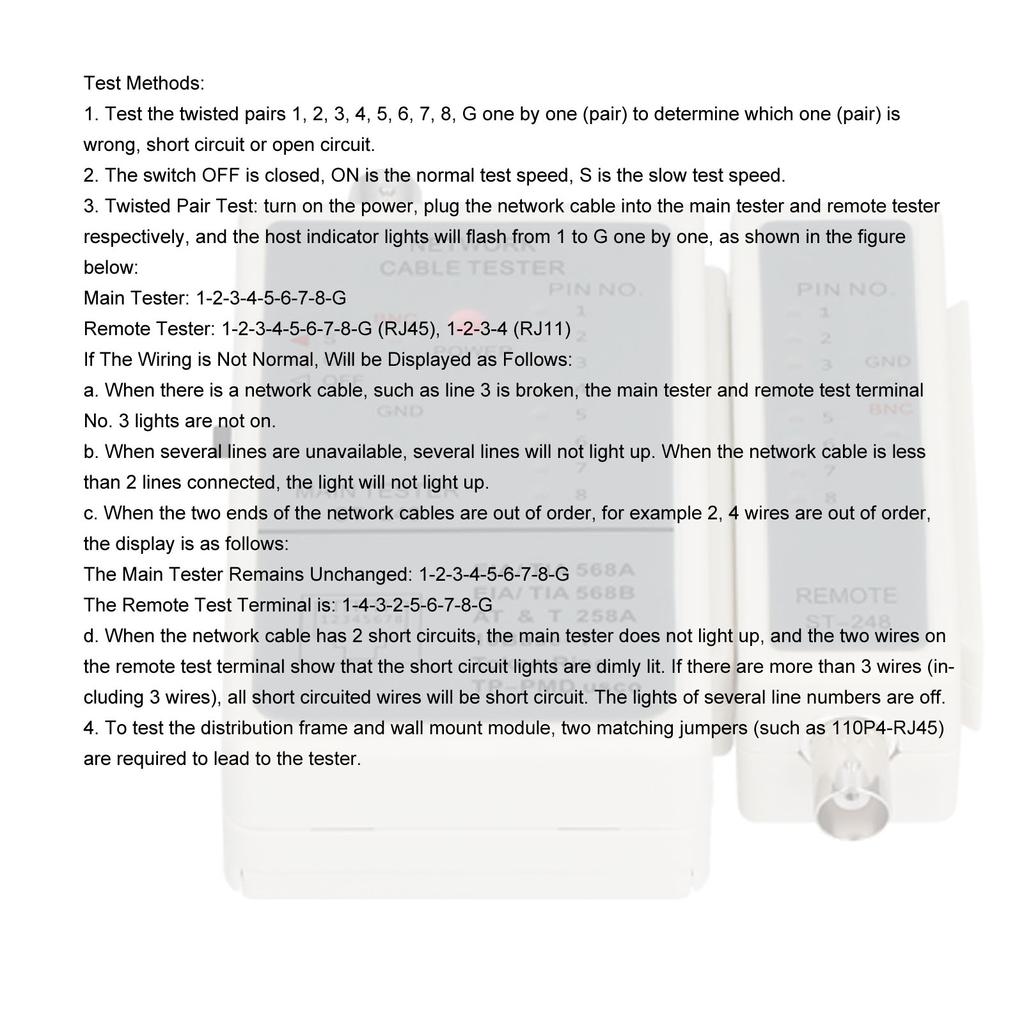

Методы испытаний:
1. Испытайте витые пары 1, 2, 3, 4, 5, 6, 7, 8, G по одному (пара) , чтобы определить, какой из них (пара) неправильное, короткое замыкание или разомкнутая цепь.
2. Переключатель OFF закрыт, ON - нормальная скорость теста, S - медленная тестовая скорость.
3. Тест витой пары: Включите питание, вставьте сетевой кабель в основной тестер и удаленный тестер соответственно, и индикаторы основного устройства будут последовательно мигать от 1 до G, как показано на рисунке ниже:
Главный тестер: 1‑2‑3‑4‑5‑6‑7‑8‑G
Удаленный тестер: 1‑2‑3‑4‑5‑6‑7‑8‑G (RJ45), 1‑2‑3‑4 (RJ11)
Если проводка не нормальная, будет отображаться следующим образом:
. Когда есть сетевой кабель, например, поврежден 3-й порт, основной тестер и удаленный тестовый терминал №. 3 лампы не горит.
б. Если несколько линий недоступны, несколько строк не загораются. Когда сетевой кабель подключен менее чем на 2 линии, свет не загорается.
с. Когда два конца сетевых кабелей вышли из строя, например 2, 4 провода вышли из строя, дисплей выглядит следующим образом::
Основной тестер остается неизменным: 1‑2‑3‑4‑5‑6‑7‑8‑G
Удаленный тестовый терминал: 1‑4‑3‑2‑5‑6‑7‑8‑G
d. Когда сетевой кабель имеет 2 коротких замыкания, главный тестер не загорается, а два провода на удаленном испытательном терминале показывают, что индикаторы короткого замыкания тускло горят. Если проводов более 3 (в том числе 3 провода), все коротко замыкаемые провода будут коротко замыкаться. Индикаторы нескольких номеров строк выключены.
4. Для тестирования распределительной рамы и модуля настенного монтажа два соответствующих перемычка (такие как 110P4‑RJ45) обязательны для того, чтобы привести к тестировщику.
Список пакетов:
1 х кабельный тестер
1 х кожаный чехол
1 х Английский Руководство пользователя
