Серебристая рамка + Черный фон
Характеристики:
- IP67 водонепроницаемый и пыленепроницаемый класс
-С изогнутым стеклом (с функцией защиты от запотевания)
- Подходит для всех судов, катеров, яхт и т.д.
- Сигнал поступает непосредственно от приемника спутникового сигнала(Датчик скорости GPS)
- Датчик имеет преимущества высокой точности, быстрого подтверждения местоположения и короткого времени запуска.
- Со сверхширокой конструкцией рабочего напряжения( длительное рабочее напряжение: 9-32 В, максимум до: 36V (≤ 1 мин)).
- Шаговые двигатели, используемые для полного спектра шаговых датчиков, отличная функция с меньшим энергопотреблением, более длительным сроком службы, более высокой точностью и т. Д.

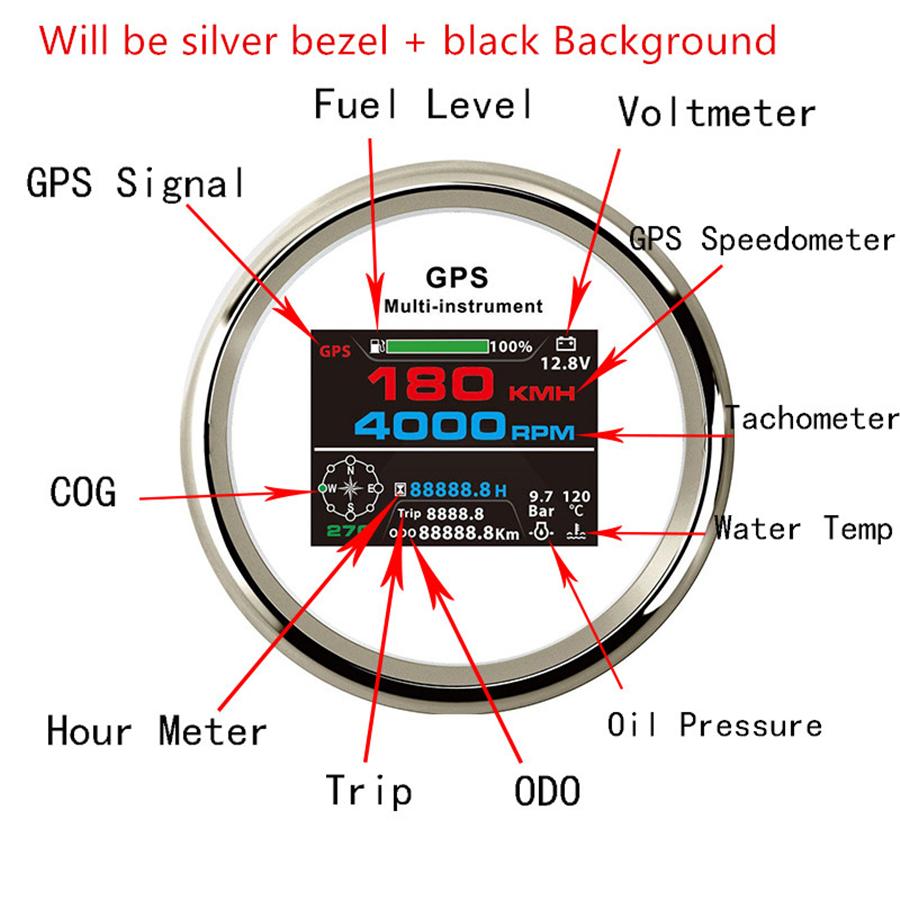

Многофункциональная инструкция:
1. Диапазон тахометра:0 ~ 9999 об/мин
2. Диапазон скоростей:0~999 км/ч, миль/ч, узлов
3. Диапазон температуры воды :40~ 120°C(104~ 248F)
4. Запас топлива: 0-100%
5. Диапазон давления :0~ 5бар/0~ 10бар
0-100 фунтов на квадратный дюйм/0-150 фунтов на квадратный дюйм
6. Ассортимент ОДО:0~99999.9 км, мили, узлы .
7. Диапазон часов:0~ 99999.9 часов
8. Дальность поездки:0~ 999.9 км/ч, миль/ч, узлов
9.Диапазон вольт: 8-32В

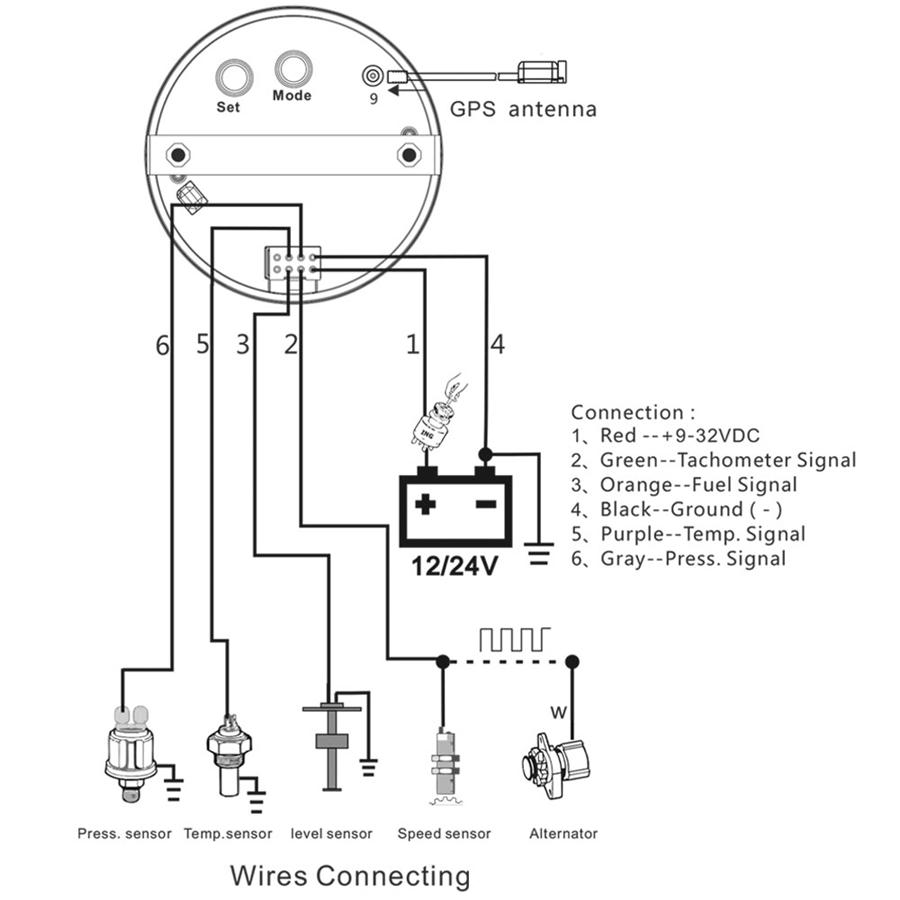

Подключение :
1、Красный --+9-32В постоянного тока
2、Зеленый--Сигнал тахометра
3、Оранжевый--Сигнал топлива
4、Черный--Земля (- )
5、Фиолетовый--Темп. Сигнал
6、Серый--Нажать. Сигнал
Коэффициент скорости:
1) Диапазон передаточного числа:1 .0-300.0;
2)|Если ваш передатчик установлен на маховике, приходите
из точки w сигнал, значение отношения равно половине
электродная пластина (Полюса/2). Если это бензиновый двигатель,
передаточное число равно количеству цилиндров
(цилиндр/2).

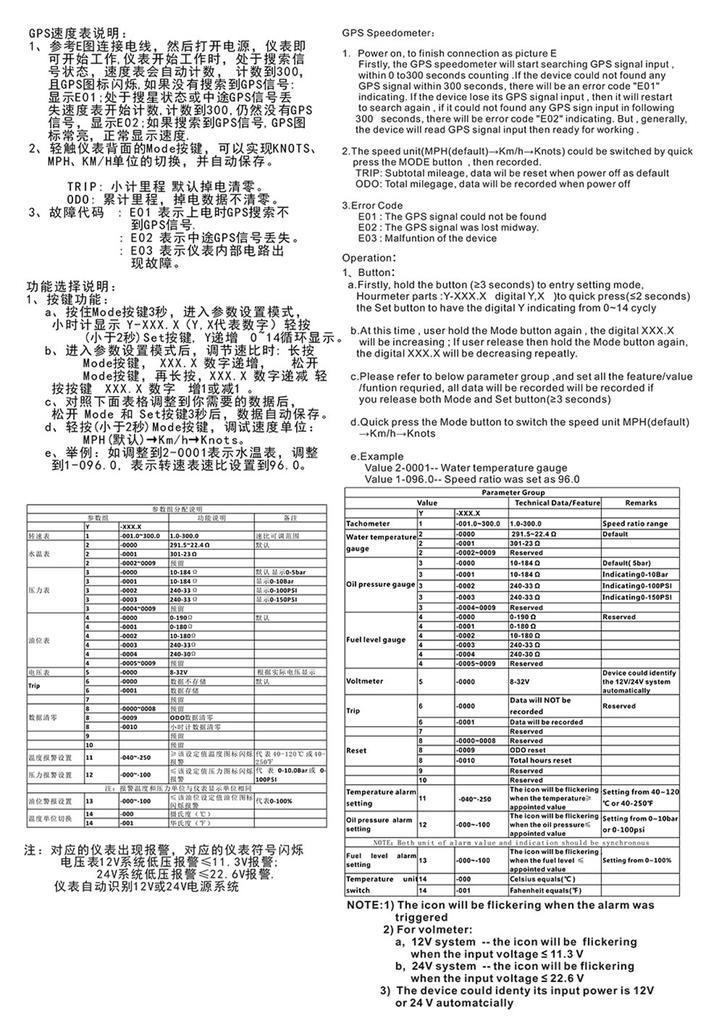

GPS-спидометр:

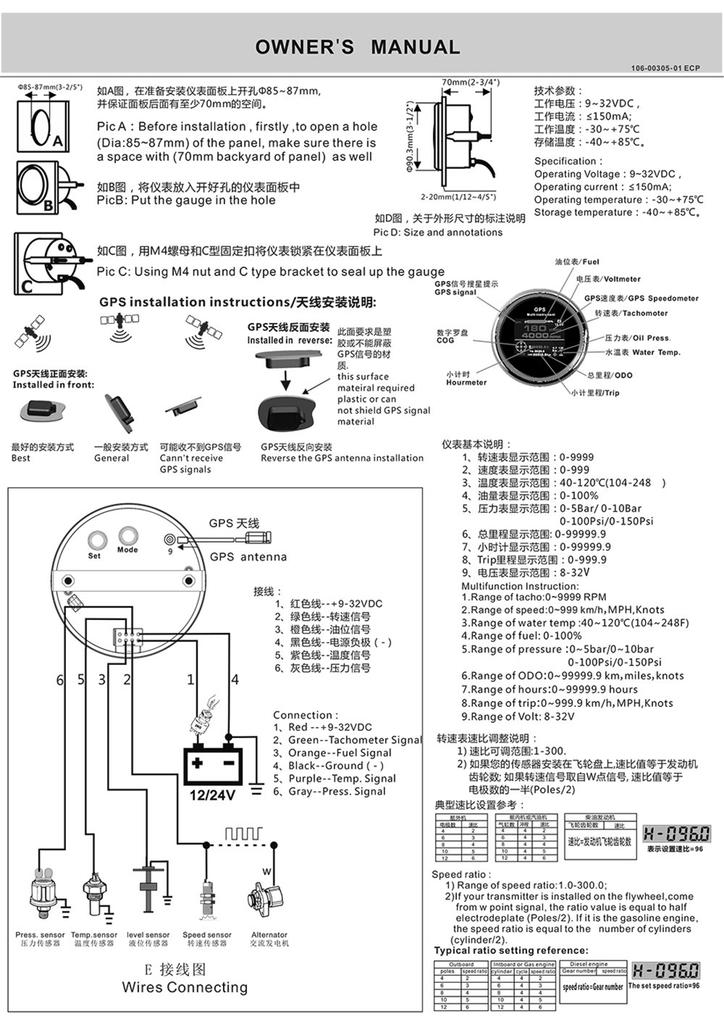

1. Включите питание, чтобы завершить подключение, как на рисунке E
Во-первых, GPS-спидометр начнет поиск входного GPS-сигнала ,
в течение 0–300 секунд подсчета. Если устройство не может найти ни одного
Сигнал GPS в течение 300 секунд, будет код ошибки "E01"
указывающий. Если устройство потеряет входной GPS-сигнал, то оно перезагрузится
для повторного поиска, если не удалось найти вход GPS-сигнала в следующем
300
секунд, появится код ошибки "E02", указывающий. Но , в общем,
устройство прочитает входной сигнал GPS, затем будет готово к работе.
2. Единица скорости(МИЛЬ В ЧАС(по умолчанию)- +Км/ч- + Узлы) может быть переключено быстро
нажмите кнопку MODE, затем записано.
ПУТЕШЕСТВИЕ: Общий пробег, данные будут сброшены при выключении питания по умолчанию
ODO: Общий пробег, данные будут записаны при выключении питания
3. Код ошибки

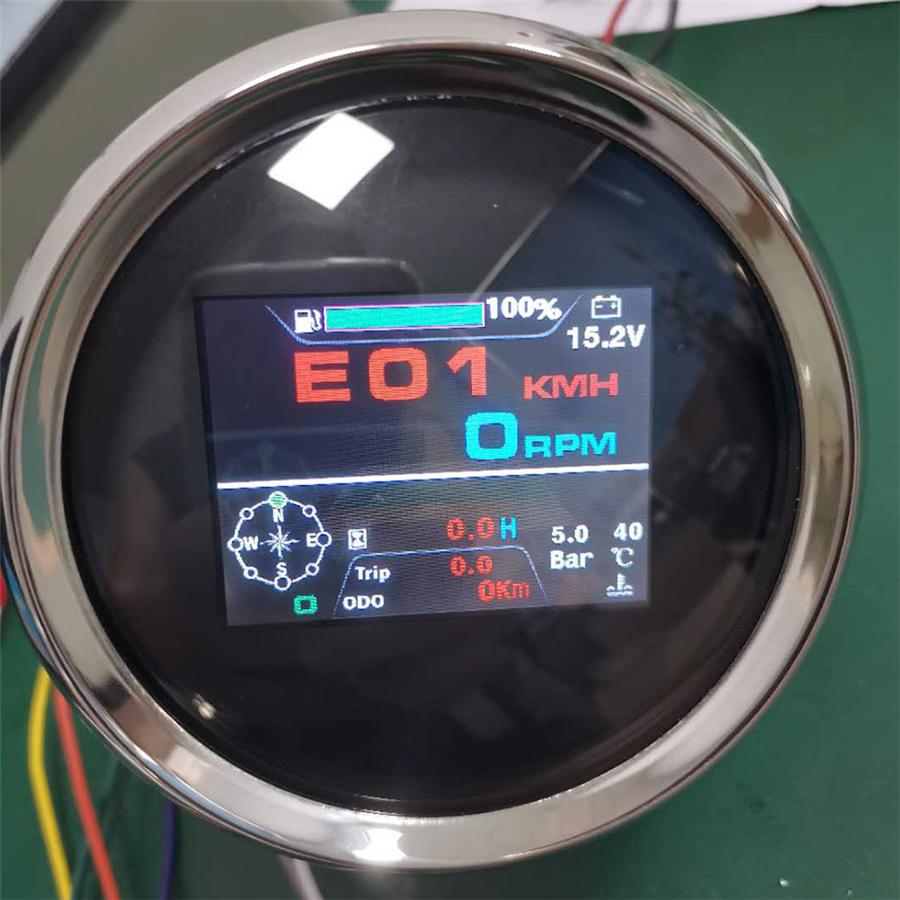

Е01 : Сигнал GPS не найден
Е02 : Сигнал GPS был потерян на полпути.
Е03 : Неисправность устройства
операция:

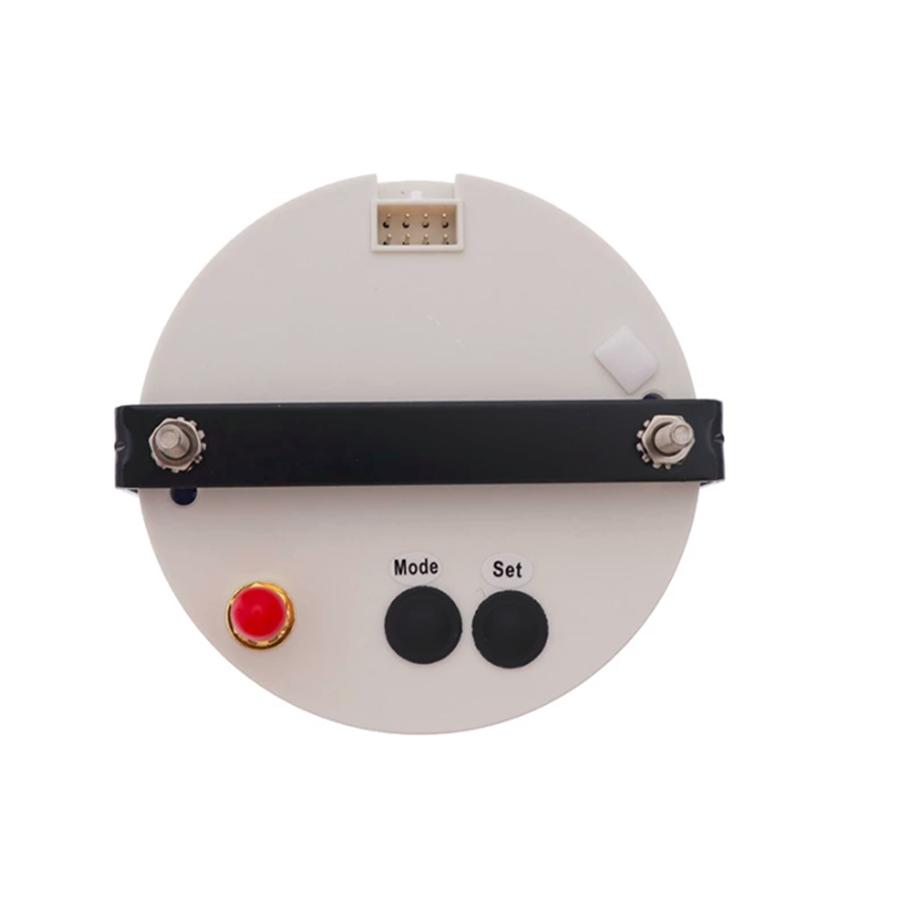

1、Кнопка:
а. Во-первых, удерживайте кнопку (23 секунды) для входа в режим настройки,
Запчасти для счетчика моточасов :Y-XXX.X цифровой Y,X )для быстрого нажатия(≤2 секунды)
кнопка Set для отображения цифрового Y в диапазоне от 0 до 14 циклов
б. В это время пользователь снова нажимает кнопку Mode, цифровой XXX.X
будет увеличиваться ; Если пользователь отпустит, затем снова удержит кнопку Mode,
цифровое XXX.X будет постоянно уменьшаться.
с. Пожалуйста, обратитесь к группе параметров ниже и установите все функции/значения
/функция требуется, все данные будут записаны, если
вы отпускаете обе кнопки Mode и Set(23 секунды)
д.Быстро нажмите кнопку Mode, чтобы переключить единицу скорости MPH(по умолчанию)
- +Км/ч- + Узлы
и. Пример .
Значение 2-000 1-- Датчик температуры воды
Значение 1-096.0-- Передаточное число было установлено как 96.0

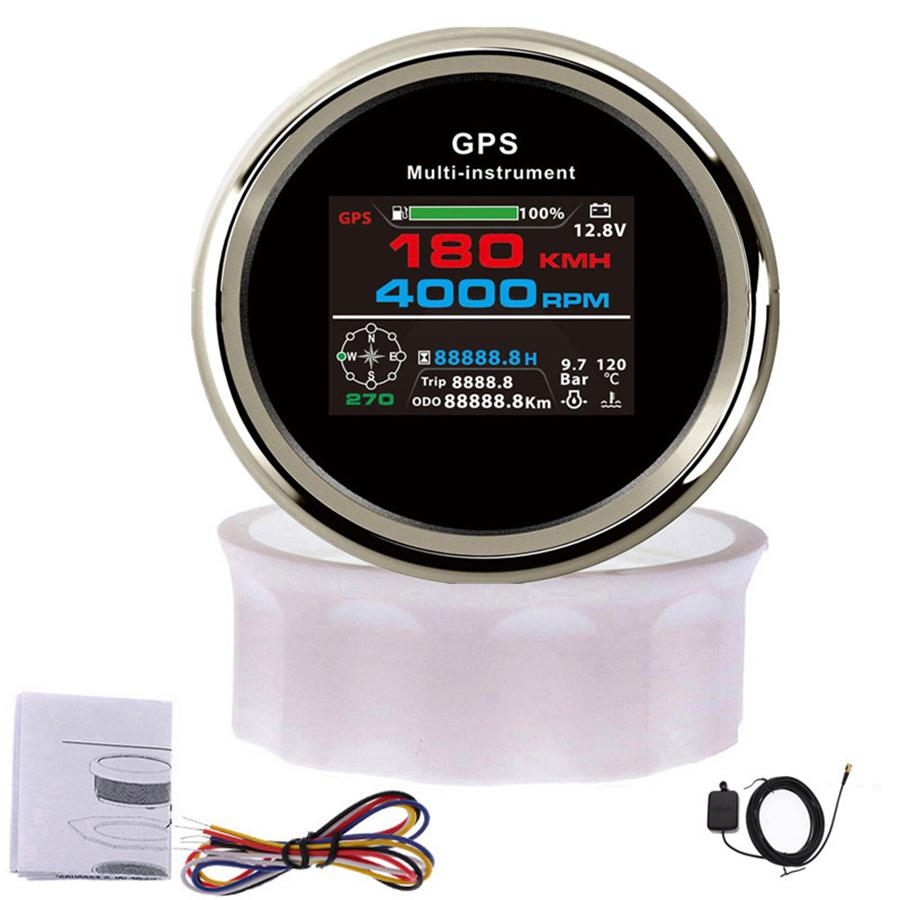

В коплект входит:

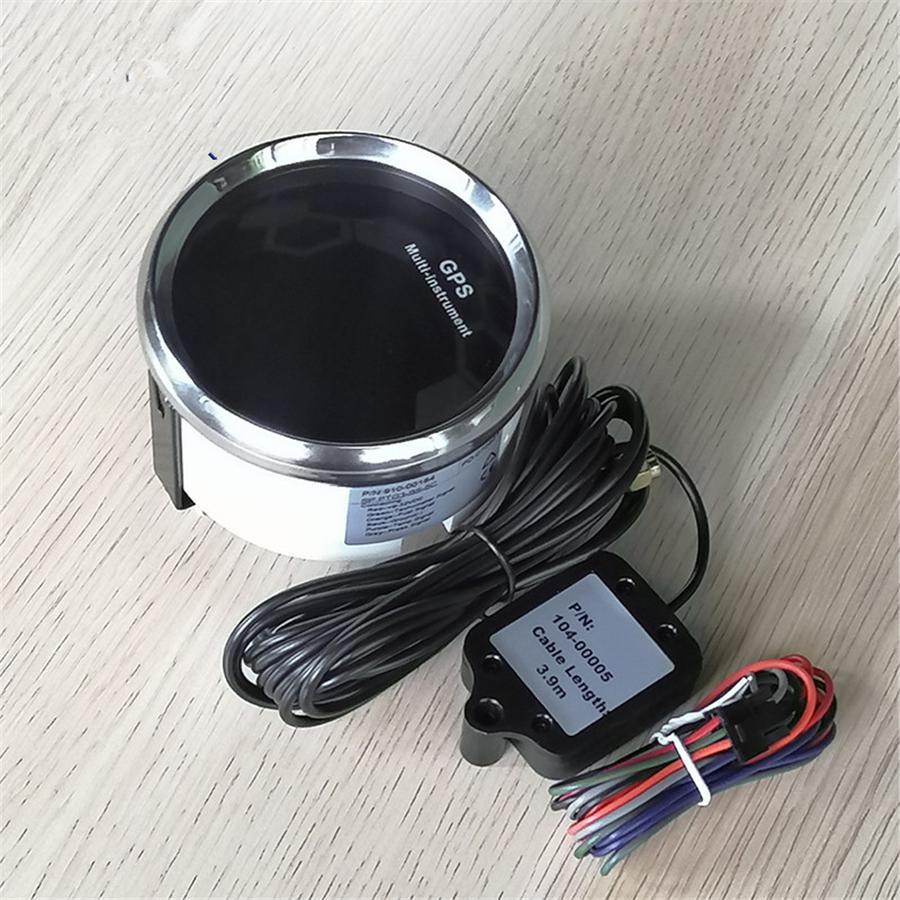

1 х GPS спидометр
уведомление:
1.Профессиональная установка настоятельно рекомендуется!
2. Высокоскоростной шаговый двигатель с быстрым откликом!
3. Свет фактического датчика может немного отличаться от показанного на фотографии, надеюсь, вы поняли!
