Область применения:

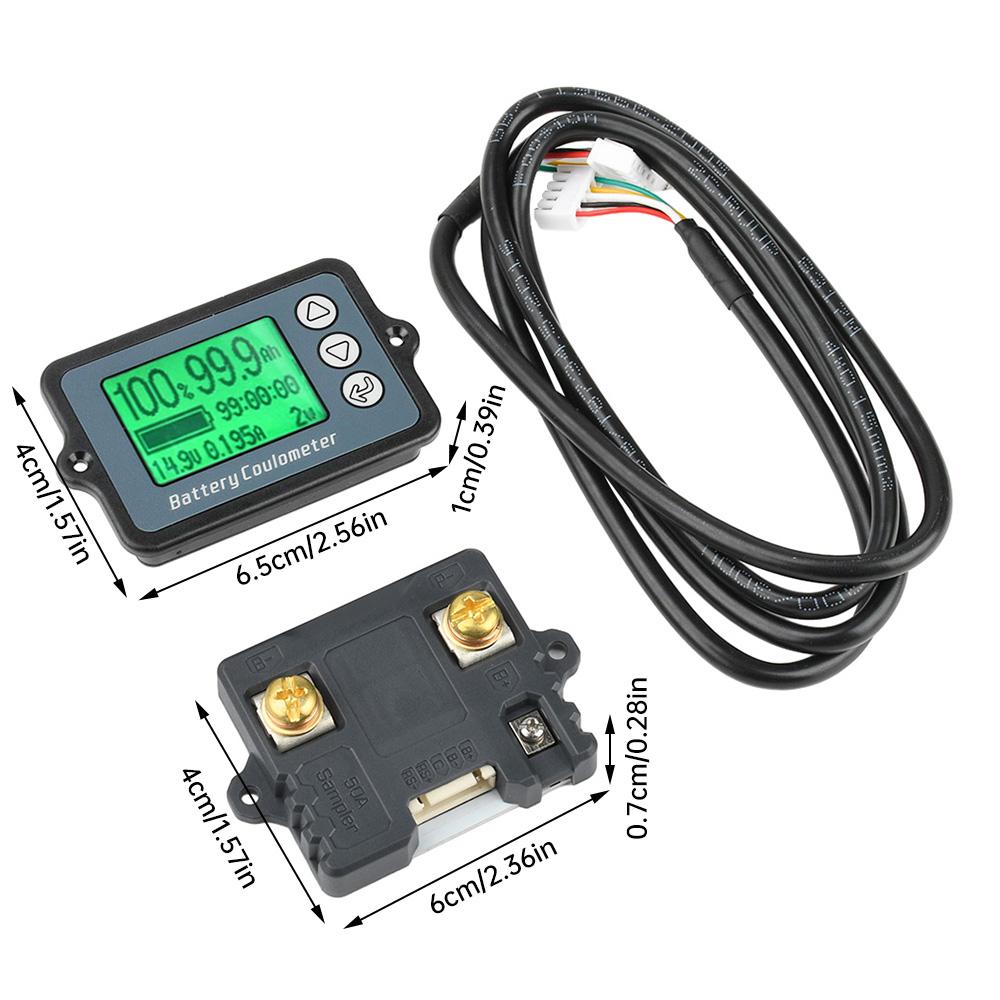

TK15 - это универсальный высокоточный измеритель параметров емкости с функцией отображения тока (далее именуемый кулонометром). Он может в режиме реального времени отслеживать напряжение, ток, емкость и другую информацию об использовании аккумуляторных блоков, помогая пользователям точно понимать рабочее состояние аккумуляторов.. Он подходит для различных инструментов, измерительных приборов, портативных устройств, медицинского оборудования, пылесосов, беговелов, электромобилей и многого другого.
Особенности продукта:
1. Регулируемое напряжение разряда и напряжение полной зарядки аккумуляторного блока
2. Автоматическая активация подсветки
3. Емкость памяти при отключении питания
4. Сверхнизкое энергопотребление
5. Автоматический выход из спящего режима
Параметры продукта:
Диапазон измерений: 0-500А
Напряжение питания: 8-120В
точность: 1%
Номинальная мощность: 1-9999 Ач
Мощность: 1W
Классификация выборки:
Этот продукт с образцами классифицируется по току на три типа.: 50А, 100А и 350А:
Сэмплер 50А: Подходит для зарядных и разрядных токов в диапазоне от 5 А до 50 А;
100А Пробоотборник: Подходит для зарядных и разрядных токов в диапазоне от 50 А до 150 А;
350А Сэмплер: Подходит для зарядных и разрядных токов в диапазоне 150-350А;
уведомление: Кулонометры имеют одинаковые размеры и функции, но их внутренние параметры различаются.. Их следует использовать с соответствующими пробоотборниками, и они не взаимозаменяемы!
Метод подключения:
Стандартная модель: Этот пробоотборник подключен к четырехжильному кабелю с вилкой.. К пробоотборнику уже припаяны два провода. Пайка возле красного провода подключается к отрицательному контакту аккумуляторного блока, в то время как пайка возле черного провода подключается к отрицательному контакту как для разрядки, так и для зарядки.. Два других провода соединяют красный провод с положительным контактом аккумуляторного блока и черный провод с отрицательным контактом аккумуляторного блока.. После завершения подключения конец штекера подключается к порту дисплея кулонометра.. Питание можно подавать для нормального использования.
Модернизированная модель: Этот измеритель требует один экранированный провод и один провод сечением 0,3–0,75 мм². Клемма B- на плате отбора проб подключена к отрицательной клемме аккумуляторного блока, а клемма P- подключена к отрицательной клемме как для разряда, так и для заряда.. Затем подключите один конец подготовленного провода к положительной клемме аккумуляторного блока, а другой конец — к любому интерфейсу на клемме B+ платы выборки.. После завершения электромонтажа подключите один конец экранированного провода к интерфейсу выборки, а другой конец — к интерфейсу дисплея кулонометра.. Включите питание для нормального использования.
Способ установки:
Вырежьте прямоугольное отверстие и два отверстия для винтов на панели устройства, куда будет установлен дисплей.. Установите дисплей на передней панели устройства в месте его монтажа. Установите дисплей с передней стороны панели устройства, затем закрепите дисплей на панели устройства с помощью саморезов спереди.
уведомление:
При использовании кулонометра с литий-ионными аккумуляторами рекомендуется использовать аккумуляторный блок с одинаковыми клеммами, то есть литий-ионный аккумуляторный блок только с положительной и отрицательной клеммами.. При использовании 3-проводного или 4-проводного аккумуляторного блока, литий-ионный аккумуляторный блок должен быть разобран, а датчик кулонометра должен быть подключен последовательно между отрицательным выводом аккумулятора (В-) и отрицательный вывод платы защиты. Это требует от покупателя наличия определенного уровня практических навыков.. Пожалуйста, строго следуйте схеме подключения при соединении проводов. RS+ и RS- должны быть подключены к цепи отрицательной клеммы аккумулятора; Ни при каких обстоятельствах их нельзя подключать к цепи положительной клеммы! Экранный провод нельзя удлинять второй раз! Если удлинение необходимо при особых обстоятельствах, удлиненные провода должны быть из того же материала и того же сечения! ! !
Список:
Кулонометр*1
